OA-DM015-H

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 30A 13uH ±15% 10K
供应商型号: OA-DM015-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5

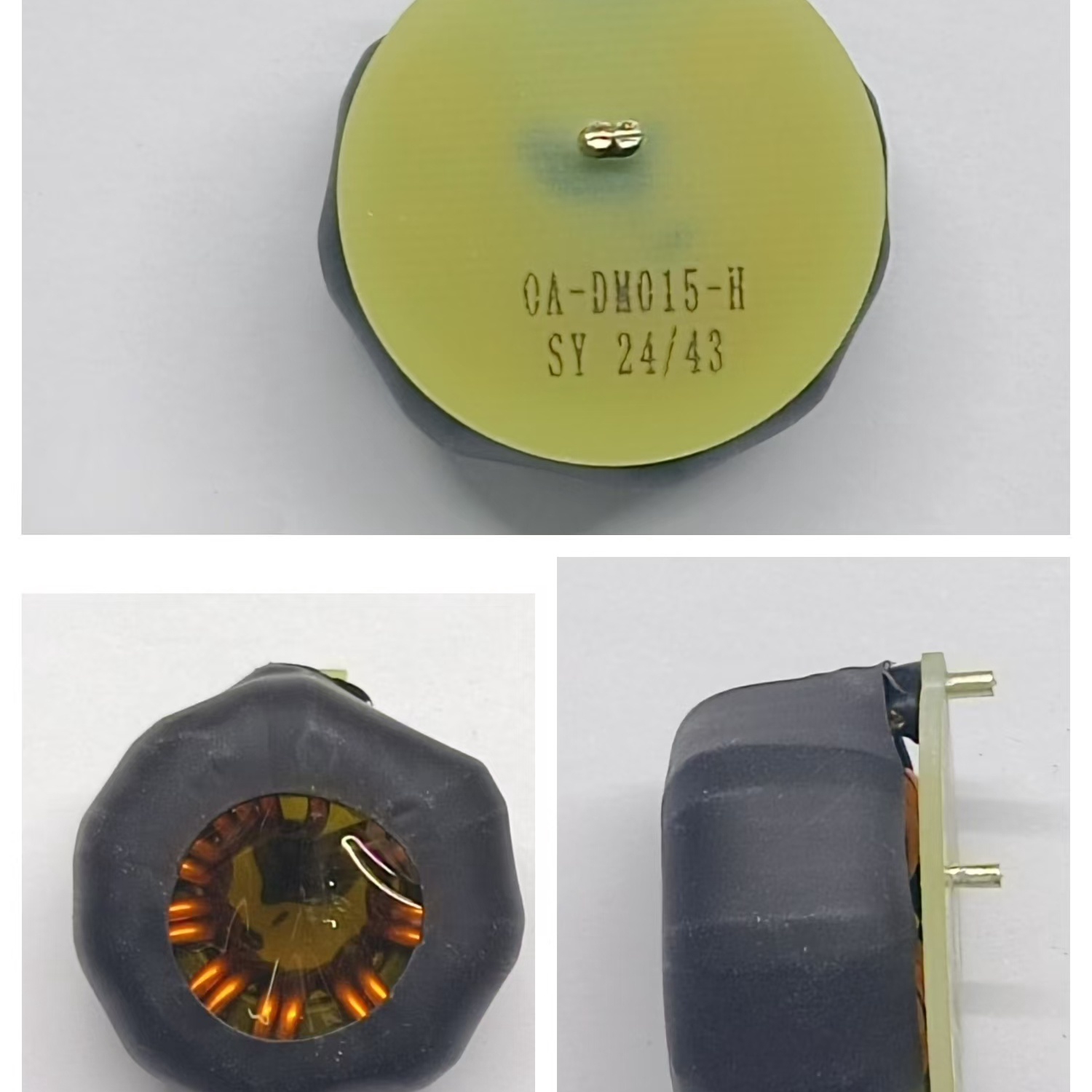

CHSHENYANG/上海燊阳电子 插件电感 OA-DM015-H

OA-DM015-H概述

    DM Inductance OA-DM015-H 技术手册

    产品简介


    DM Inductance OA-DM015-H 是由上海盛阳电子科技有限公司生产的电感元件。这款电感器的主要功能是为电路提供电磁储能,广泛应用于电源管理、滤波、信号耦合等领域。其独特的设计使其在多种工业及消费电子设备中得到广泛应用。

    技术参数


    | 参数 | 值 |

    | 类型 | DM Inductance |
    | 规格型号 | OA-DM015-H |
    | 电流 | 30A |
    | 电感量 | 13uH ±15% |
    | 阻抗测试频率 | 10kHz |
    | 电阻 (DCR) | ≤5mΩ (25°C) |
    | 绝缘电阻 | ≥1GΩ |
    | 测试仪器 | GKT3259 |

    产品特点和优势


    - 高电流承载能力:能够承受高达30A的电流,适用于需要大功率处理的应用。
    - 高精度电感量:13uH ±15% 的电感量提供了稳定的电磁储能能力。
    - 优良的电气特性:高阻抗和低电阻特性使得其在各种复杂环境下都能保持良好的性能。
    - 广泛的环境适应性:能够在 -40°C 至 +125°C 的温度范围内稳定工作,并且符合欧盟RoHS标准。

    应用案例和使用建议


    DM Inductance OA-DM015-H 在电源转换、滤波、EMI抑制等方面表现优异。例如,在电源适配器中,它可以有效地抑制开关噪声,提高电源效率。为了更好地利用该电感器,建议在选择安装位置时考虑到散热需求,避免过热情况的发生。

    兼容性和支持


    该电感器与市面上大多数主流电路板和连接器兼容。制造商提供全面的技术支持和售后服务,包括产品选型指导、安装调试支持以及故障诊断等服务。

    常见问题与解决方案


    1. 问题:长时间运行后电感器温度升高。
    - 解决方案:确保良好的散热设计,并且避免过载工作状态。

    2. 问题:电感器电气特性变化异常。
    - 解决方案:检查电路是否有过电压或过流现象,必要时更换保护元件。

    总结和推荐


    DM Inductance OA-DM015-H 以其卓越的电气特性和宽泛的工作温度范围,在工业及消费电子领域表现出色。它不仅具备出色的性能,而且具有良好的环境适应性,是众多电子设备的理想选择。因此,我们强烈推荐此款电感器用于需要高性能电感器的应用场合。

OA-DM015-H参数

参数
测试频率 10KHz
电感值 13μH
饱和电流(LSAT) 50A
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 2mΩ
额定电流 30A
Q值 -
长*宽*高 23mm(高度)
通用封装 DIP-4
应用等级 工业级
零件状态 在售

OA-DM015-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM015-H OA-DM015-H数据手册

OA-DM015-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
