OA-DM017-V

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 40A 11uH ±15% 10K
供应商型号: OA-DM017-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5

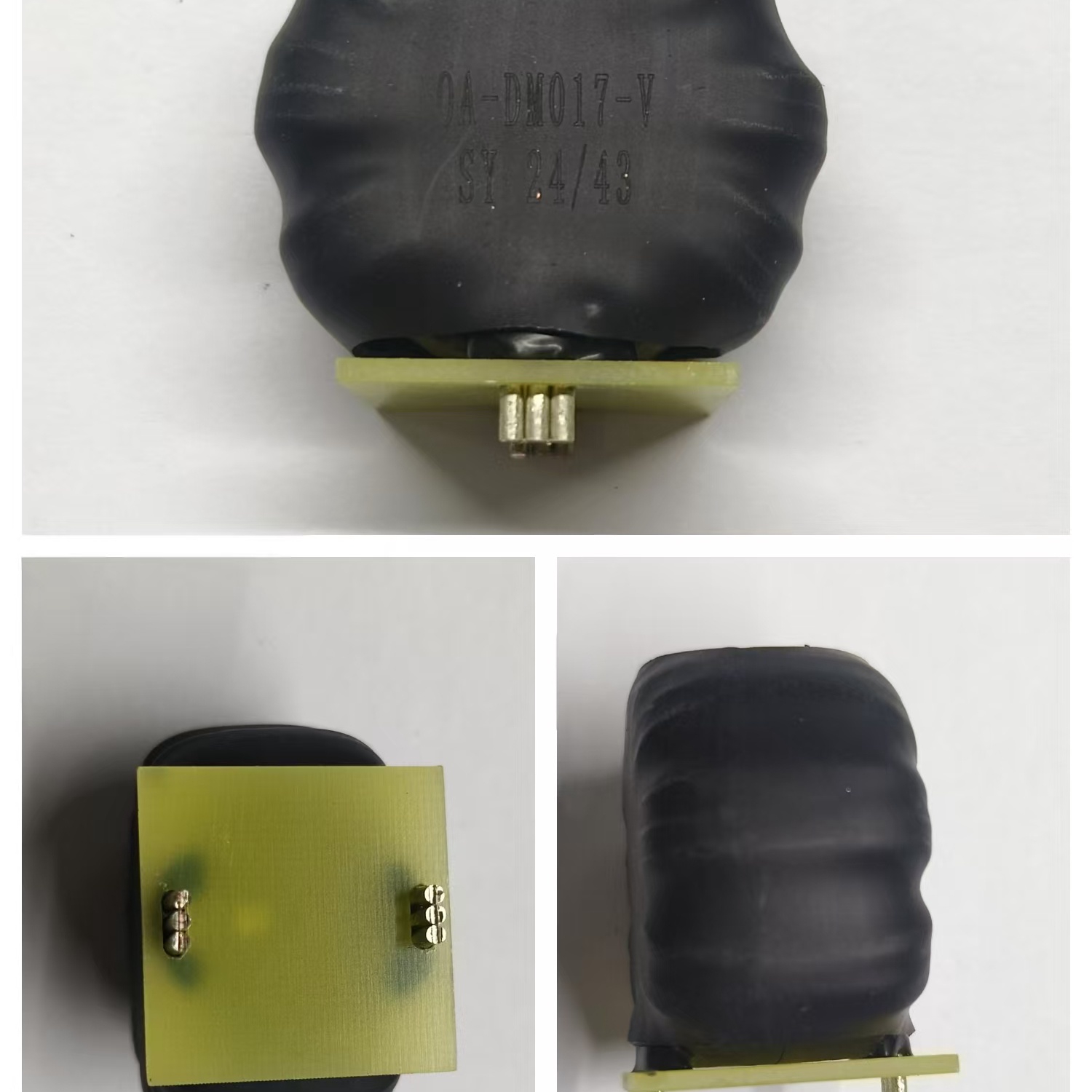

CHSHENYANG/上海燊阳电子 插件电感 OA-DM017-V

OA-DM017-V概述

    DM Inductance 产品技术手册

    产品简介


    DM Inductance 是一款用于电路中的电感器,具有额定电流为40A、电感值为11uH ±15%、阻抗为10K 的电感器。该产品适用于各种电源转换器、滤波器和逆变器等电子设备。DM Inductance的主要功能是存储电能并释放能量,帮助电路平稳运行。

    技术参数


    - 型号: OA-DM017-V
    - 额定电流: 40A
    - 电感值: 11uH ±15%
    - 阻抗: 10K
    - 尺寸:
    - A(最大): 40mm
    - B(最大): 40mm
    - C(最大): 26mm
    - D: 21mm
    - E: 3.5mm
    - F: 5.3mm
    - G: 1.9mm
    - H: 70.7mm
    - I: 1.9mm
    - J: 5.3mm
    - 重量: 70.7g
    - 电气特性:
    - 电感值范围: 9.35μH ~ 12.65μH (测试条件: 10KHz, 0.3V, Ser)
    - 绝缘电阻: ≥1GΩ (测试条件: DC1000V, 10s)
    - 直流电阻 (DCR): ≤2mΩ (测试条件: 25℃)
    - 工作环境:
    - 存储温度和湿度: <35℃, 35%-65% RH
    - 工作温度范围: -40°C ~ +125°C

    产品特点和优势


    1. 高性能: DM Inductance 在宽泛的工作电压和电流范围内表现出稳定的电感性能。
    2. 高可靠性: 符合AEC-Q200标准,确保了在极端环境下的可靠运行。
    3. 环保设计: 符合RoHS标准,符合欧盟环保法规。
    4. 耐久性: 具有良好的耐高温、湿度和机械冲击性能。

    应用案例和使用建议


    DM Inductance 广泛应用于电源转换器、逆变器和滤波器等设备中。为了确保最佳性能和延长使用寿命,建议如下:
    - 使用环境: 尽量避免长时间暴露在极端温度下。
    - 安装位置: 安装时要确保有足够的散热空间。
    - 连接方式: 确保正确连接以避免接触不良。

    兼容性和支持


    DM Inductance 与市面上大部分电源设备和逆变器兼容。上海沈洋电子科技有限公司提供了详细的技术支持和售后服务,包括产品安装指导和故障排查服务。

    常见问题与解决方案


    1. 问题: 产品在高温环境下性能下降。
    - 解决方案: 确保产品安装在散热良好的环境中,并遵守规定的存储温度和湿度条件。
    2. 问题: 使用过程中出现接触不良。
    - 解决方案: 检查连接部分是否紧固,并确认无氧化或腐蚀。
    3. 问题: 产品在高湿度环境下工作异常。
    - 解决方案: 将产品放置在干燥通风的环境中,或考虑使用防潮措施。

    总结和推荐


    DM Inductance 是一款高性能、高可靠性的电感器,适用于各种电源设备。其优秀的电气性能和广泛的应用范围使其在市场上具有较强的竞争力。推荐在需要高电流、稳定电感值的电路中使用该产品。
    综上所述,DM Inductance 以其卓越的性能、可靠性和广泛的适用性,无疑是电源设备的理想选择。

OA-DM017-V参数

参数
额定电流 40A
Q值 -
测试频率 10KHz
电感值 11μH
饱和电流(LSAT) 70A
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 1.5mΩ
长*宽*高 40mm(长度)*40mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM017-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM017-V OA-DM017-V数据手册

OA-DM017-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 18.85
300+ ¥ 17.196
1500+ ¥ 16.9094
3000+ ¥ 16.4795
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 94.25
