首页  >  产品百科  >  OA-DM019-V

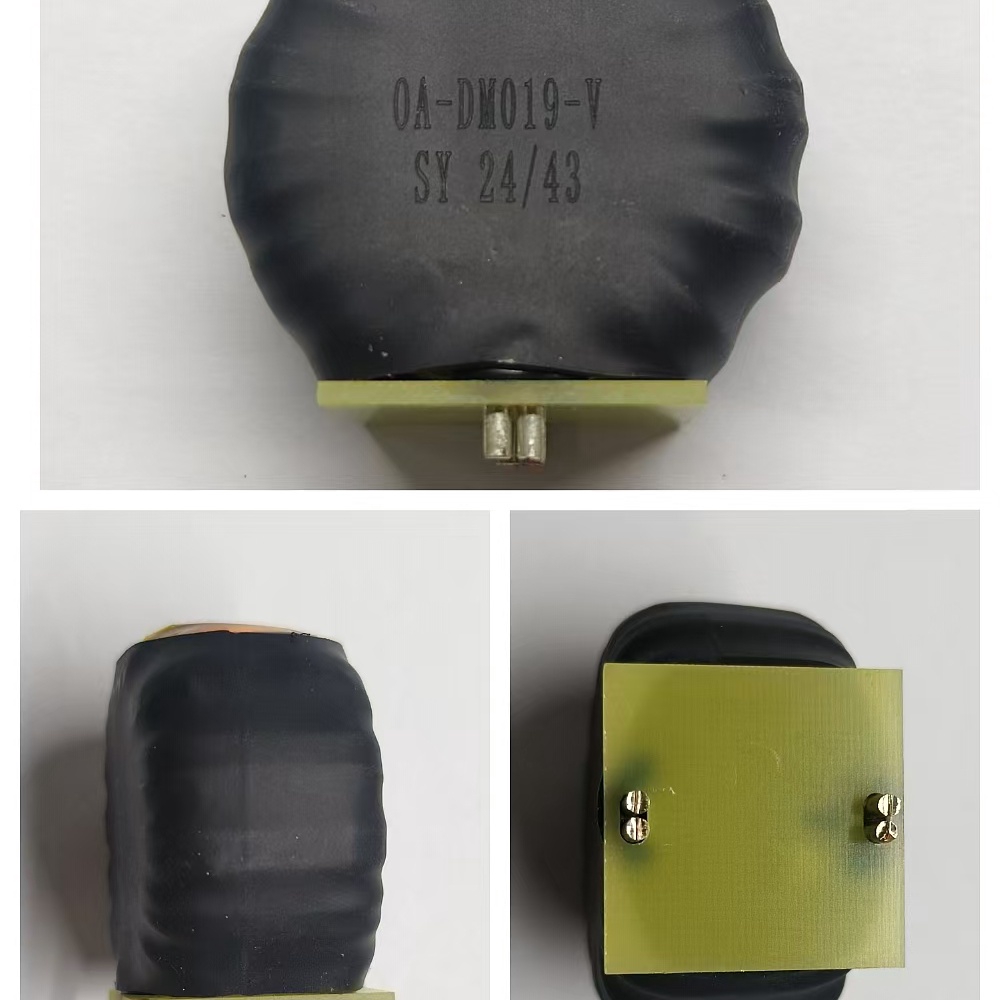

OA-DM019-V

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 40A 30uH ±15% 10K
供应商型号: OA-DM019-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM019-V

OA-DM019-V概述

    DM Inductance 技术手册

    产品简介


    DM Inductance 是一款专门用于电力传输和控制的电感器。该电感器的主要功能是存储磁场能量,并在电路中提供阻抗,以确保稳定且有效的电流流动。它广泛应用于电源管理、滤波器设计、EMI抑制、逆变器等领域,特别是在需要高效、可靠的电力转换的应用场景中表现出色。

    技术参数


    - 类型:CM Inductance
    - 额定电流:40A
    - 电感值:30μH(允许偏差±15%)
    - 绝缘电压:AC 1500V,1分钟
    - 直流电阻(DCR):≤2mΩ @ 25°C
    - 绝缘电阻:≥1GΩ @ DC 1000V
    - 测试频率:10kHz
    - 最大外部尺寸:
    - A(长度):43mm
    - B(宽度):42mm
    - C(高度):26mm
    - D(挡墙直径):21mm
    - E(起线直径):3.5mm
    - F(胶带宽度):4.2mm
    - G(胶带长度):2.2mm
    - 重量:84.4g

    产品特点和优势


    DM Inductance 在以下几个方面具有显著的优势:
    - 高性能:电感值为30μH,且具有±15%的容许偏差,能够有效过滤高频噪声。
    - 可靠性高:经过严格的质量测试,符合AEC-Q200标准,适用于工业和汽车领域的严苛环境。
    - 耐高温和高湿:可在-40°C至+125°C的温度范围内正常工作,且能在85%RH的高湿度环境下稳定运行。
    - 快速响应:在开关电源和其他快速变化的电路中表现优异,能够在短时间内实现电流的平稳过渡。

    应用案例和使用建议


    DM Inductance 广泛应用于多种场合,例如:
    - 电源管理系统:在开关电源中作为储能元件,保证输出电流的稳定。
    - EMI抑制:在滤波器设计中,通过提供稳定的电感值,有效地抑制电磁干扰。
    - 逆变器:在逆变器中提供必要的电感,以维持电流的平稳。
    使用建议:
    - 在安装时,请确保所有连接点都紧固无松动,避免因接触不良导致的过热现象。
    - 尽量减少环境温度和湿度的影响,保持在规定的范围内使用,以延长使用寿命。
    - 定期检查设备的运行状况,及时处理任何潜在的故障。

    兼容性和支持


    DM Inductance 与市面上大多数电子设备具有良好的兼容性,可以方便地集成到现有的电路系统中。制造商提供了全面的技术支持和售后服务,包括产品文档、测试报告以及客户培训服务。同时,制造商承诺在产品质量上严格把关,确保每一件出厂的产品都能达到最高的标准。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品表面损坏 | 请检查产品包装是否有损坏,如发现损坏请勿使用,联系销售商更换 |
    | 使用过程中出现异常噪音 | 检查是否正确连接到电路中,确认连接点是否牢固 |
    | 性能下降 | 如有需要,请咨询技术支持,根据具体情况调整使用环境或进行维修 |

    总结和推荐


    综上所述,DM Inductance 是一款高性能、高可靠性的电感器,非常适合用于电力管理和控制的应用场景。其卓越的电气特性和广泛的适用范围使其成为众多工程师的首选。对于需要高效、稳定电流传输的应用,强烈推荐使用这款电感器。

OA-DM019-V参数

参数
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 2.5mΩ
额定电流 40A
Q值 -
测试频率 10KHz
电感值 30μH
饱和电流(LSAT) 60A
长*宽*高 43mm(长度)*42mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM019-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM019-V OA-DM019-V数据手册

OA-DM019-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
