ONA-CM012-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 25A 3200uH ±30% 10K
供应商型号: ONA-CM012-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5

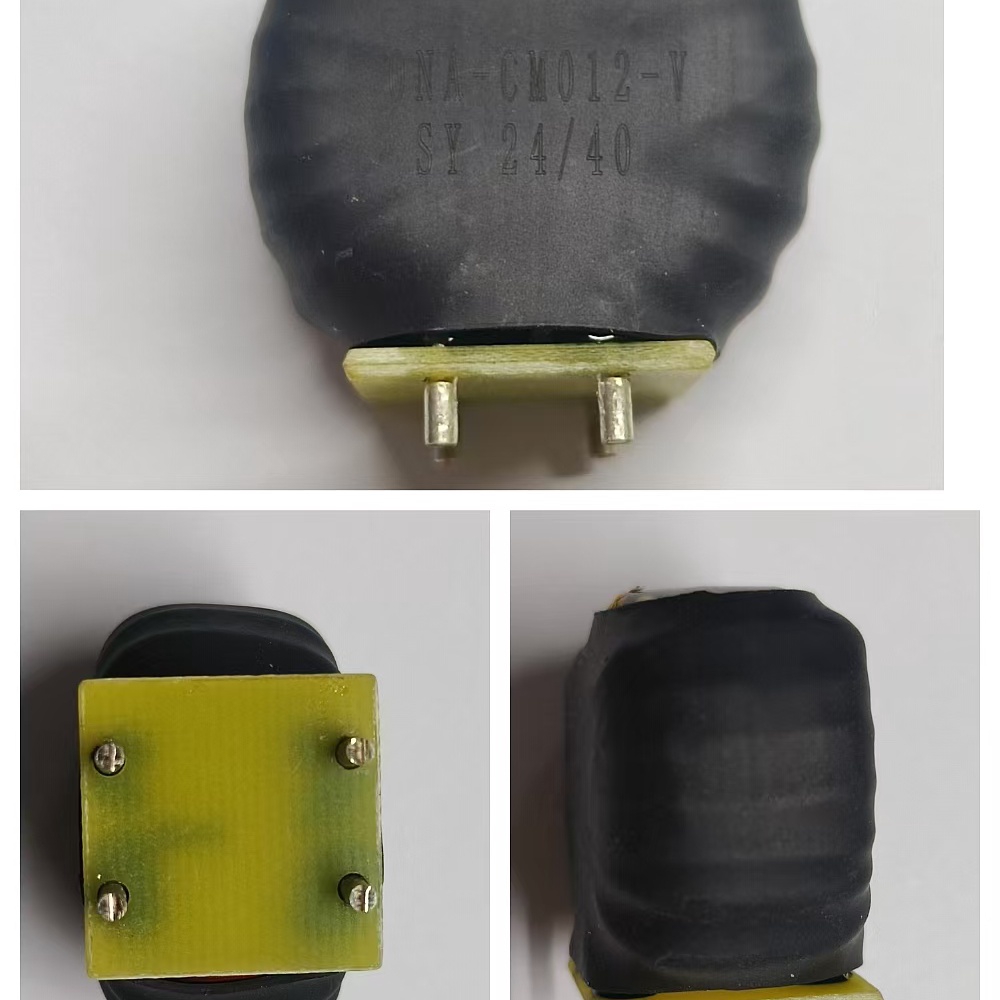

CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM012-V

ONA-CM012-V概述


    产品简介


    本产品是一款名为ONA-CM012-V的CM Inductance(电感器),具备25A的额定电流和3200μH的电感值,允许±30%的误差范围。这款电感器主要应用于电源管理、汽车电子、工业自动化及消费电子等领域,能够满足各种高要求的应用需求。

    技术参数


    以下是该电感器的关键技术和性能参数:
    - 额定电流:25A
    - 电感值:3200μH ±30%
    - 测试频率:10kHz
    - 直流电阻(DCR):3.7mΩ(参考值)
    - 绝缘电阻:≥1GΩ
    - 启动电压:交流2000V/1分钟,0.5mA,50/60Hz
    - 启动/次级绕组间电压:交流1500V/1分钟,0.5mA,50/60Hz
    - 耐溶剂性:通过MIL-STD-202 Method 215测试
    - 工作温度范围:-40℃至+125℃
    - 储存条件:温度<35℃,湿度35%-65%

    产品特点和优势


    - 高可靠性:符合AEC-Q200标准的可靠性能测试,确保在严苛环境中长期稳定工作。
    - 宽温度范围适应性:能够在极端温度条件下保持良好的电气性能,适用于各种复杂的工作环境。
    - 坚固耐用:通过多项机械性能测试,如振动、冲击、板弯曲等,确保产品具有较长的使用寿命。
    - 高兼容性:广泛应用于多种电路设计中,易于与其他电子元件配合使用。

    应用案例和使用建议


    应用案例
    - 电源管理:用于高频开关电源中,减少电磁干扰(EMI)。
    - 汽车电子:应用于电动汽车的电池管理系统(BMS)中,确保稳定的电流输出。
    - 工业自动化:在伺服电机控制中作为储能元件,提供稳定的电力供应。
    使用建议
    - 正确布线:在进行电路设计时,需考虑电感器的布局以避免EMI干扰。
    - 散热管理:对于大功率应用,应注意良好的散热设计,确保器件温度不超出安全范围。
    - 合理选型:根据具体应用场景选择合适的额定电流和电感值,避免过载。

    兼容性和支持


    - 兼容性:ONACM012-V电感器具有良好的兼容性,可以与其他品牌的同类产品互换使用。
    - 支持服务:制造商提供详尽的技术文档和支持服务,以确保客户在使用过程中获得必要的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:设备出现异常噪声
    - 解决方案:检查电路中是否存在高频信号干扰,调整电路设计以降低干扰。
    2. 问题:设备出现过热现象
    - 解决方案:增加散热措施,如加大散热片面积或优化散热路径。
    3. 问题:设备无法正常工作
    - 解决方案:确认是否按照技术手册中的建议进行正确的电路连接和安装。

    总结和推荐


    ONA-CM012-V电感器凭借其卓越的电气性能、高可靠性以及广泛的适用性,在众多领域中表现出色。针对高要求的应用环境,其优异的耐温能力和机械性能使其成为优选产品。总体而言,我们强烈推荐此款电感器用于各类需要高性能电感的场合。

ONA-CM012-V参数

参数
电感值 3.2mH
直流电阻 3mΩ
额定电流 25A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 238Ω
长*宽*高 35mm*30mm*20mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM012-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM012-V ONA-CM012-V数据手册

ONA-CM012-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 15.075
300+ ¥ 13.752
1500+ ¥ 13.5228
3000+ ¥ 13.179
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 75.37
