ONA-CM018-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 40A 4100uH ±30% 10K
供应商型号: ONA-CM018-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5

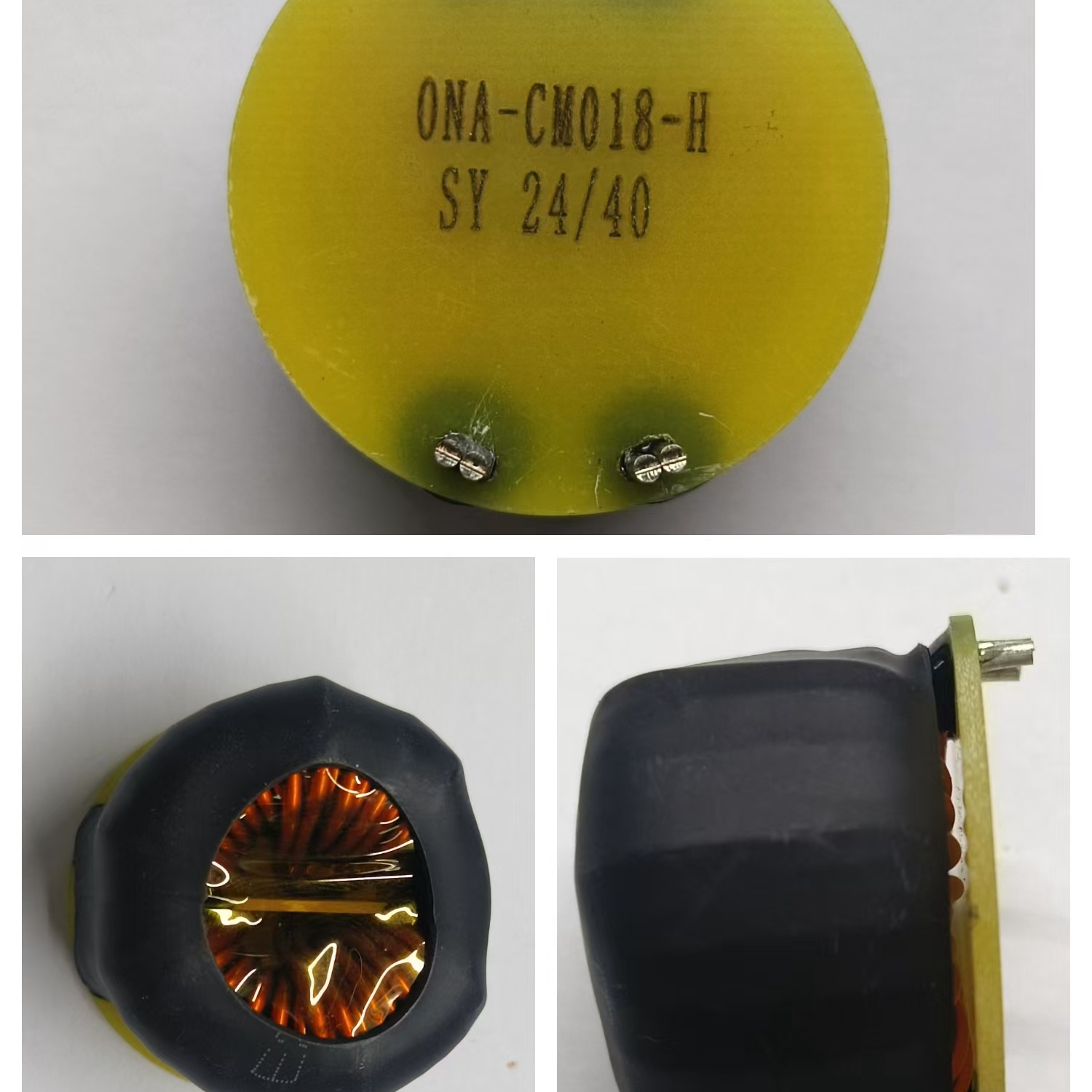

CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM018-H

ONA-CM018-H概述


    产品简介


    CM Inductance ONA-CM018-H 是一款高性能电感器,专为多种电子设备提供可靠的电磁干扰抑制和滤波功能。该产品具有高电流处理能力和稳定的电感值,广泛应用于工业控制、通信设备、汽车电子以及消费电子产品等领域。

    技术参数


    | 参数 | 规格 |

    | 产品类型 | CM Inductance |
    | 电流容量 | 40A |
    | 电感值 | 4100uH |
    | 电感精度 | ±30% |
    | 尺寸(长×宽×高) | 42mm × 28mm |
    | 重量 | 79.2g |
    | 测试条件 | 10KHz, 0.3V |
    | 自感电感(L) | 2870uH ~ 5330uH |
    | 电感-直流电阻(LK) | 4.2uH(参考值) |
    | 直流电阻(DCR) | 4.5mΩ(参考值) |
    | 绝缘电阻 | ≥1GΩ |

    产品特点和优势


    1. 高可靠性:通过AEC-Q200标准测试,确保在恶劣环境下也能保持稳定性能。
    2. 高电流承载能力:能承受高达40A的电流,适用于大功率应用。
    3. 宽温度范围:能够在-40℃到+125℃之间正常工作,适应不同环境需求。
    4. RoHS兼容性:符合欧盟环保标准,对环境友好。
    5. 坚固耐用:通过一系列严苛的物理和化学测试,包括震动、耐焊接热和端子强度测试。

    应用案例和使用建议


    应用案例:
    - 工业控制:用于PLC、变频器等设备中的滤波电路。
    - 通信设备:用于信号传输线路中的噪声抑制。
    - 汽车电子:用于发动机控制单元、电池管理系统中的电磁干扰抑制。
    使用建议:
    1. 在安装过程中要特别注意防止焊接时的热应力,以避免影响电气性能。
    2. 在高湿度环境中,建议定期检查绝缘电阻,确保长期稳定性。
    3. 在组装过程中,根据需要选择适当的套管和胶带进行保护。

    兼容性和支持


    兼容性:
    - 该产品与大多数主流电气设备兼容,适用于各种电路设计。
    支持:
    - 上海申阳电子科技有限公司提供全面的技术支持和售后服务,包括产品安装指导、故障排除等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品表面存在划痕 | 更换新的产品或重新安装并做好保护措施 |
    | 电气性能不达标 | 检查安装是否正确,必要时联系技术支持 |
    | 长期使用后绝缘电阻下降 | 定期清洁和检查电气接触部位,确保良好绝缘 |
    | 在高湿度环境中表现不佳 | 采取防潮措施,如使用干燥剂或防水材料 |

    总结和推荐


    总结:
    ONA-CM018-H电感器凭借其出色的电性能、高可靠性和广泛的应用范围,在市场上具有很强的竞争优势。它在多个领域都能发挥重要作用,特别是在要求高可靠性的工业和汽车电子领域。
    推荐:
    我们强烈推荐上海申阳电子科技有限公司生产的ONA-CM018-H电感器。无论是在设计初期还是生产环节,该产品都能提供卓越的性能和可靠的保障。建议用户在选择时考虑其高电流承载能力、宽温度适应性和严格的测试标准。

ONA-CM018-H参数

参数
额定电压-DC 48V
阻抗 270Ω
电感值 4.1mH
直流电阻 3mΩ
额定电流 40A
线路数量 2
额定电压-AC 220V-380V
长*宽*高 42mm(宽度)*28mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM018-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM018-H ONA-CM018-H数据手册

ONA-CM018-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 20.6
300+ ¥ 18.792
1500+ ¥ 18.4788
3000+ ¥ 18.009
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 103
直接购买
加入购物车
