ONA-CM015-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 30A 2100uH ±30% 10K
供应商型号: ONA-CM015-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM015-V

ONA-CM015-V概述

    电子元器件技术手册解析

    产品简介

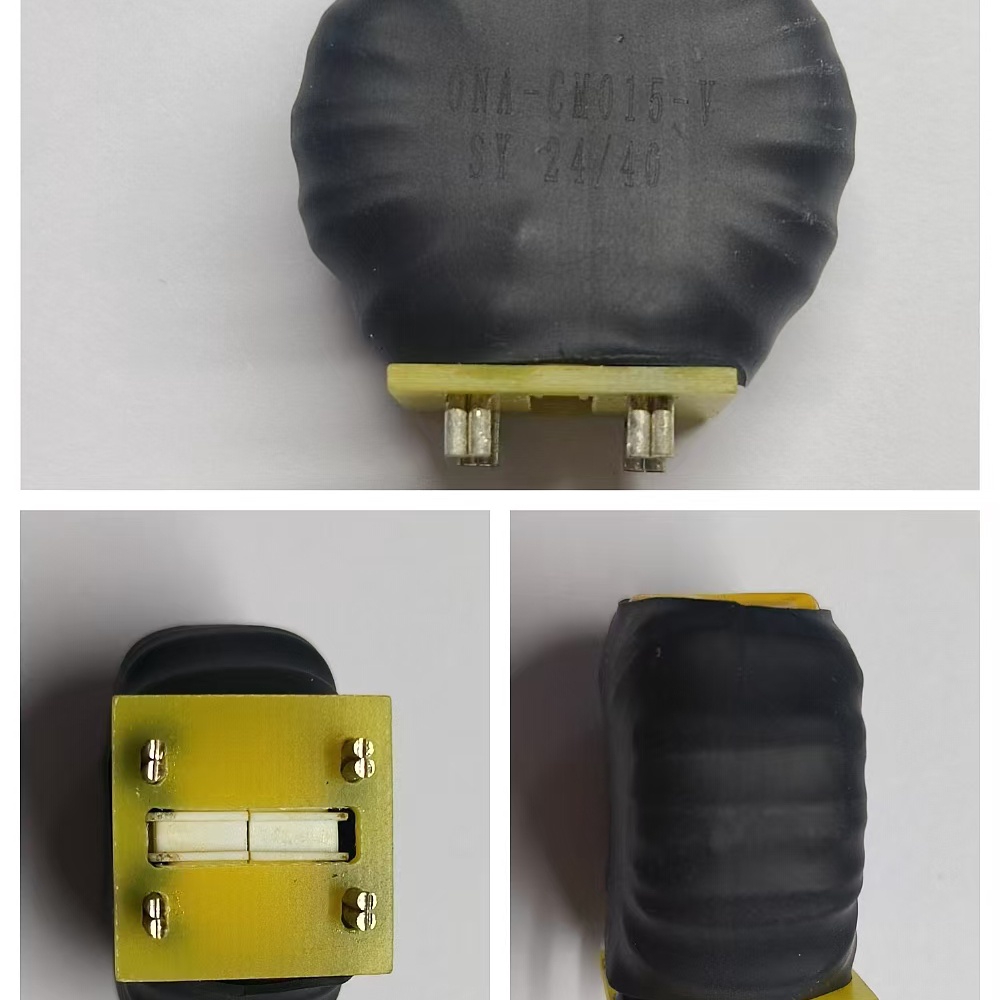

    上海申阳电子科技有限公司生产的ONA-CM015-V是一款CM电感器,额定电流为30A,电感值为2100μH(±30%),并标配有10K电阻。此电感器主要用于工业电子设备,如电源管理系统、电机驱动系统、通信设备等,其设计旨在提供高效稳定的电感性能。

    技术参数


    | 参数名称 | 具体数值 |

    | 产品型号 | ONA-CM015-V |
    | 额定电流 | 30A |
    | 电感值(公差±30%) | 2100μH |
    | 配置电阻 | 10K |
    | 尺寸(单位:mm) | 37×36×21 |
    | 重量 | 44g |
    | 测试频率 | 10kHz |
    | 初始电感值 | 1470μH~2730μH |
    | 直流电阻(25°C) | 2.8mΩ |
    | 绝缘电阻(DC1000V,10s)| 1GΩ |

    产品特点和优势


    该产品采用高质量材料制成,具有出色的电感性能和稳定的电气特性。具备宽泛的工作温度范围(-40℃到+125℃),能够满足各种恶劣环境下的需求。此外,该产品还通过了多项可靠性测试,如AEC-Q200标准测试、高温存储测试、温度循环测试等,保证其在长期使用中的稳定性和可靠性。

    应用案例和使用建议


    电感器通常应用于电源管理系统,如开关电源、变频器、电机驱动器等。例如,在一台高频开关电源中,ONACM015-V可以有效地过滤高频噪声和提高系统的稳定性。建议在选择电感器时,根据具体的应用环境和需求,考虑其额定电流、电感值以及适用的温度范围。

    兼容性和支持


    该产品与多种电子设备兼容,适用于不同类型的电路设计。厂家提供了详细的技术支持和维护服务,包括产品认证、质量保证、技术支持热线等,确保客户在使用过程中得到全方位的支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品无法正常启动 | 检查接线是否正确,确认电源电压符合要求 |
    | 电感值不稳定 | 确认电感器是否安装到位,检查电路是否有短路或开路现象 |
    | 产品表面出现划痕或损伤 | 确保在运输和存储过程中避免挤压和碰撞,避免暴露在极端环境中 |

    总结和推荐


    总体而言,上海申阳电子科技有限公司生产的ONACM015-V电感器以其卓越的性能和广泛的应用范围,成为市场上的一款优秀产品。它不仅拥有出色的电感性能和广泛的温度适应性,还通过了多项严苛的可靠性测试,确保其在各种复杂环境中的可靠表现。对于需要高性能电感器的应用场合,强烈推荐使用此产品。

ONA-CM015-V参数

参数
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 157Ω
电感值 2.1mH
直流电阻 3mΩ
额定电流 30A
长*宽*高 37mm*36mm*21mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM015-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM015-V ONA-CM015-V数据手册

ONA-CM015-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
