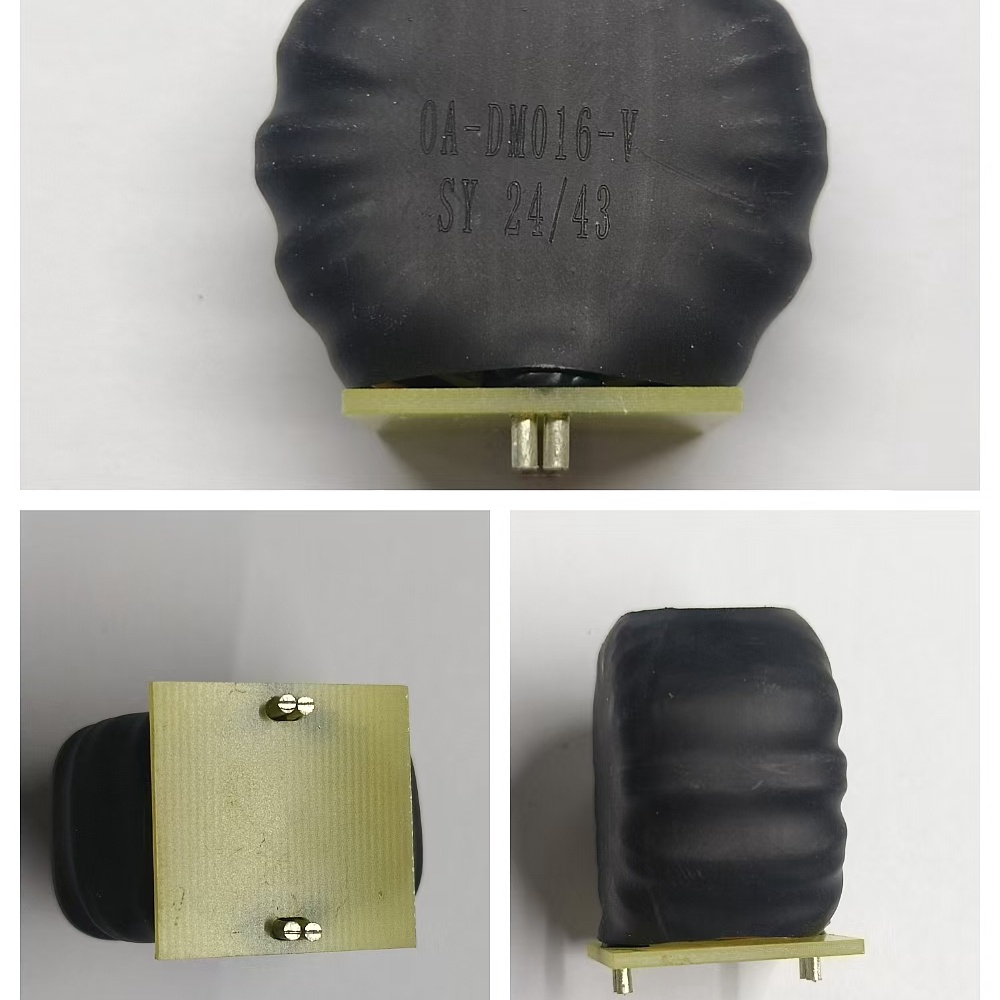

OA-DM016-V

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 30A 29uH ±15% 10K
供应商型号: OA-DM016-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM016-V

OA-DM016-V概述

    电子元器件产品技术手册解析

    产品简介


    本文将介绍一款由上海申阳电子科技有限公司生产的电感器——DM Inductance(型号:OA-DM016-V)。这款产品的主要功能是提供高效的电磁能量储存,适用于电源转换、滤波、信号耦合等应用场合。它能够广泛应用于通信设备、汽车电子、工业控制、家用电器等领域。

    技术参数


    - 型号:OA-DM016-V
    - 类型:DM Inductance
    - 额定电流:30A
    - 电感值:29μH ±15%
    - 直流电阻(DCR):≤3mΩ(25℃)
    - 绝缘电阻:≥1GΩ(1000V DC, 10s)
    - 电气性能测试:10kHz, 0.3V, 10KHz下阻抗为24.65-33.35Ω
    - 工频耐压:AC1500V, 1min, 0.5mA, 50/60Hz
    - 存储条件:温度<35℃,相对湿度35%-65%
    - 工作温度范围:-40℃至+125℃
    - 尺寸:40mm×40mm×26mm(A、B、C尺寸)

    产品特点和优势


    - 高效能:高电感值与低直流电阻相结合,保证了其高效的电磁能量储存能力。
    - 可靠性强:通过AEC-Q200标准测试,确保在恶劣环境下的可靠性能。
    - 适应性强:宽泛的工作温度范围使其能在各种极端条件下稳定工作。
    - 安全性高:采用RoHS标准,符合欧盟环保要求。

    应用案例和使用建议


    该电感器主要应用于电源转换、滤波和信号耦合等场景。例如,在汽车电子系统中,用于稳定车载电源;在通信设备中,作为信号滤波器,提高信号质量。在实际使用中,建议根据具体应用需求选择合适的安装方式和散热措施,以确保长期稳定的性能表现。

    兼容性和支持


    该产品兼容标准电路板设计,与其他同类产品相比具有较高的通用性。上海申阳电子科技有限公司提供了全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值超出公差范围 | 检查生产工艺参数,确保符合标准 |
    | 直流电阻过高 | 检查电感器连接处是否有松动,重新焊接 |
    | 绝缘电阻不达标 | 检查安装环境,确保符合规定的存储条件 |

    总结和推荐


    综上所述,DM Inductance(型号:OA-DM016-V)凭借其高效能、高可靠性和广泛的适用范围,在多种电子设备中展现出卓越的表现。推荐在对性能和稳定性要求较高的应用场景中使用此款电感器,相信其将为您的产品带来显著的提升。

OA-DM016-V参数

参数
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 3mΩ
额定电流 30A
Q值 -
测试频率 10KHz
电感值 29μH
饱和电流(LSAT) 50A
长*宽*高 40mm(长度)*40mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM016-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM016-V OA-DM016-V数据手册

OA-DM016-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 19.1625
300+ ¥ 17.472
1500+ ¥ 17.1808
3000+ ¥ 16.744
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 95.81
直接购买
加入购物车
