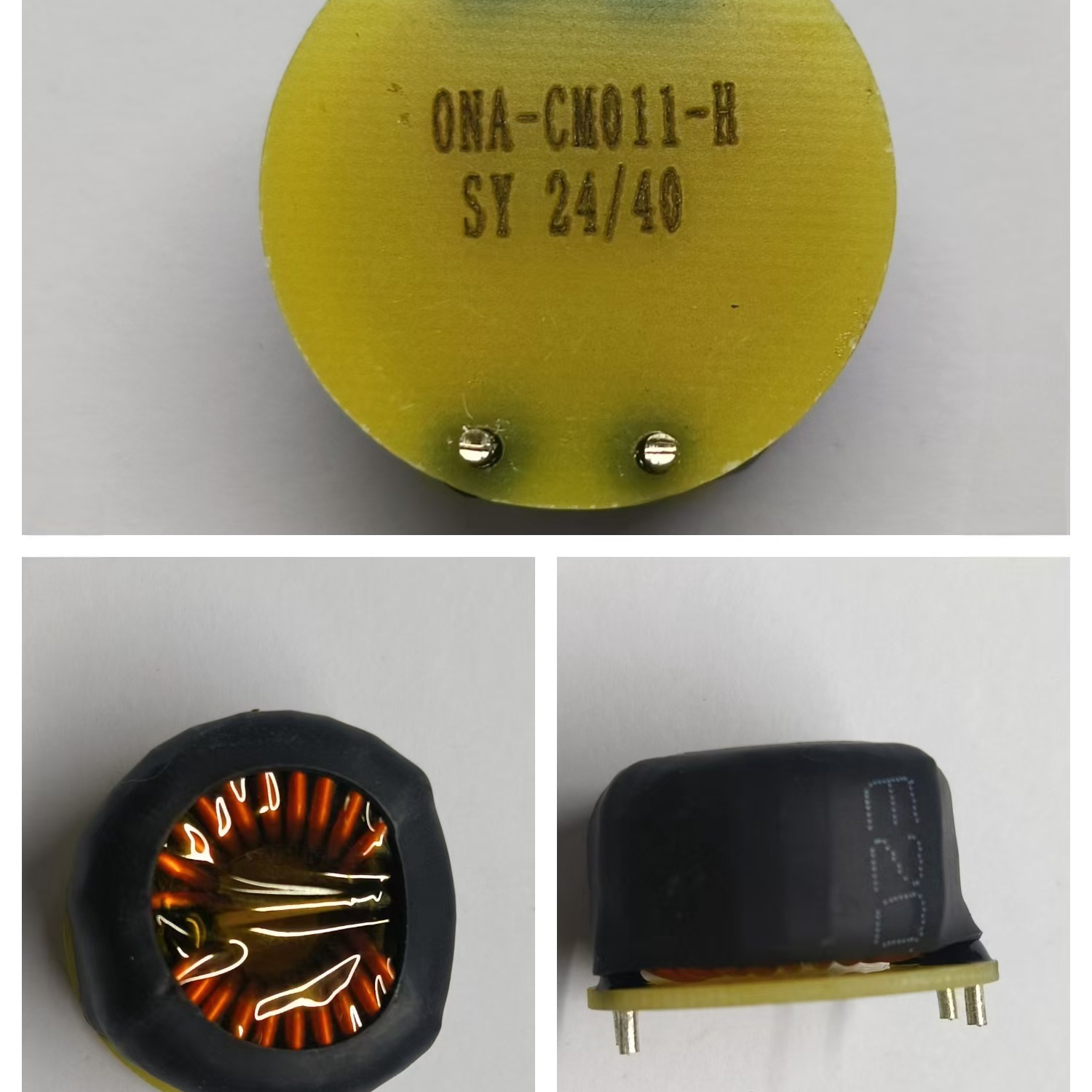

ONA-CM011-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 20A 5000uH ±30% 10K
供应商型号: ONA-CM011-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM011-H

ONA-CM011-H概述


    产品简介


    上海申阳电子科技有限公司生产的ONA-CM011-H是一款CM电感,适用于多种电路设计需求。该产品通过严格的质量控制和认证测试,符合AEC-Q200标准和RoHS、UL94等欧盟标准。它被广泛应用于电源管理、汽车电子、通信设备等领域。

    技术参数


    - 型号:ONA-CM011-H
    - 电流:20A
    - 电感值:5000μH ±30%
    - 阻抗:10K
    - 材料尺寸:长34mm,宽20mm
    - 重量:39.4g
    - 电气特性:
    - L:1-2 & 4-3,10kHz,0.3V时,范围为3500至6500μH
    - DCR:在25℃下为5.7mΩ(参考值)
    - Insulation resistance:在DC1000V下,绝缘电阻大于1GΩ
    - 工作温度范围:-40°C至+125°C
    - 存储条件:温度<35°C,湿度35%-65%RH

    产品特点和优势


    - 高性能:严格的电气性能测试确保了产品的稳定性和可靠性。
    - 耐用性:经过多项可靠性测试,包括高低温存储、温度循环、偏湿存储等,保证产品能在极端环境下正常工作。
    - 安全性:符合AEC-Q200标准,具有良好的耐热焊接能力和静电放电防护能力。
    - 兼容性强:适用广泛的应用场景,易于集成到不同的电路设计中。

    应用案例和使用建议


    应用案例:
    - 在电源管理中作为滤波电感,提高电源系统的稳定性。
    - 在汽车电子系统中作为储能元件,增强系统的响应速度。
    - 在通信设备中作为信号处理元件,改善信号传输质量。
    使用建议:
    - 在安装过程中注意保持产品的清洁,避免尘埃影响电气性能。
    - 使用合适的焊接温度和时间,确保良好的焊接效果。
    - 在高温环境下使用时,应确保产品的散热良好。

    兼容性和支持


    - 兼容性:ONA-CM011-H与其他主流电感元件具有良好的兼容性,可以方便地替换现有设计中的元件。
    - 支持:上海申阳电子科技有限公司提供全面的技术支持和售后服务,包括产品使用指导、故障排除等。

    常见问题与解决方案


    - 问题:焊接过程中出现虚焊。
    - 解决方案:确保焊接温度和时间符合要求,检查焊接设备是否正常工作。

    - 问题:在高温环境下工作不稳定。
    - 解决方案:确保产品的散热良好,可以考虑增加散热片或其他散热措施。

    - 问题:安装后电气性能不符合要求。
    - 解决方案:重新检查安装过程,确保所有连接正确无误,并进行必要的校准。

    总结和推荐


    ONA-CM011-H作为一款高性能CM电感,具有优异的电气性能和可靠性。它经过多项严格测试,确保在各种应用环境中表现出色。对于需要高性能电感的场合,推荐使用这款产品。无论是电源管理、汽车电子还是通信设备领域,ONA-CM011-H都是理想的选择。

ONA-CM011-H参数

参数
直流电阻 4mΩ
额定电流 20A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 312Ω
电感值 5mH
长*宽*高 34mm(宽度)*20mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM011-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM011-H ONA-CM011-H数据手册

ONA-CM011-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 14.45
300+ ¥ 13.188
1500+ ¥ 12.9682
3000+ ¥ 12.6385
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 72.25
直接购买
加入购物车
