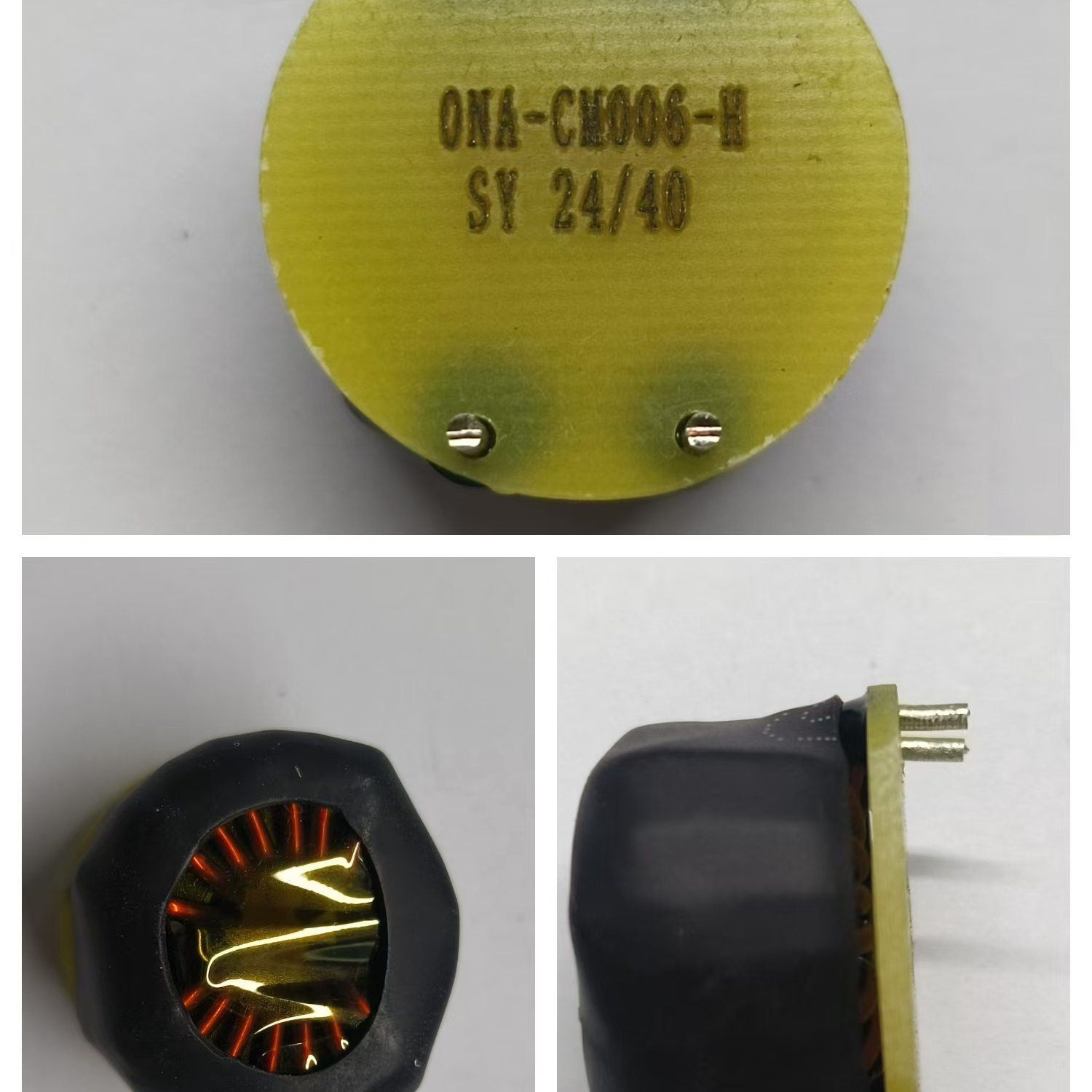

ONA-CM006-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 15A 1200uH ±30% 10K
供应商型号: ONA-CM006-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM006-H

ONA-CM006-H概述

    # 电子元器件产品技术手册

    产品简介


    本次介绍的产品为上海申洋电子科技有限公司生产的CM Inductance(电感器)。该产品型号为ONA-CM006-H,具有15A的额定电流和1200μH的电感值,精度为±30%,适用于多种电气系统和电路设计。

    技术参数


    规格参数
    - 型号: ONA-CM006-H
    - 额定电流: 15A
    - 电感值: 1200μH ±30%
    - 直流电阻(DCR): 3.2mΩ (参考值)
    - 绝缘电阻: ≥1GΩ (在1000V DC下测试)
    尺寸信息
    - 最大尺寸:
    - A(高度): 28mm
    - B(宽度): 18mm
    - D(长度): 9mm
    - E(直径): 22mm
    - F(其他尺寸): 3.5mm
    - 重量: 19.3g
    电气特性
    - L (电感值): 10KHz下,电感值范围为840μH至1560μH
    - 启动电压: AC2000V,持续时间1分钟,无异常现象
    - 绝缘耐压测试: 在DC1000V下,保持10秒,绝缘电阻≥1GΩ,无异常现象

    产品特点和优势


    1. 高性能: 具备15A的额定电流和高精度电感值,能够稳定运行在高电流环境下。
    2. 高可靠性: 符合AEC-Q200标准,通过严格的电气性能和可靠性测试。
    3. 环保材料: 符合RoHS和UL94标准,确保无害环保。
    4. 宽工作温度范围: 工作温度范围为-40℃至+125℃,适应多种复杂环境。
    5. 良好散热性能: 具备出色的热稳定性,适用于高温环境下的应用。

    应用案例和使用建议


    应用案例
    该电感器适用于各种电源转换器、逆变器、马达驱动器等设备中,尤其适合高频电路和电力系统。
    使用建议
    - 安装环境: 确保工作环境温度在-40℃至+125℃之间,湿度控制在35%-65%范围内。
    - 散热管理: 由于该电感器功率较大,建议加装散热片或采用良好的散热设计,以提高散热效果。
    - 接线方式: 建议采用多股绞线连接,减少电感器的自感效应,提升整体电路性能。

    兼容性和支持


    兼容性
    该电感器可广泛应用于多种电路板设计,且与市场上常见的电路保护装置兼容,如保险丝、TVS二极管等。
    支持
    上海申洋电子科技有限公司提供详细的技术文档和售后服务,确保用户能够顺利使用该产品并解决相关问题。

    常见问题与解决方案


    问题1: 电感器在高温环境下无法正常工作
    解决方案: 检查电感器的工作环境温度是否超出-40℃至+125℃范围,必要时加装散热片或改善散热条件。
    问题2: 电感器出现短路故障
    解决方案: 检查电路是否有短路现象,重新测量电感器的电感值,排除元件自身问题。
    问题3: 电感器耐压测试不通过
    解决方案: 确认电感器的绝缘电阻和耐压值是否符合AEC-Q200标准,检查是否有损坏或老化现象。

    总结和推荐


    综上所述,上海申洋电子科技有限公司生产的CM Inductance(电感器)在技术参数和应用性能方面均表现出色。产品具备高可靠性、良好散热性能和广泛的适用范围。无论是用于工业控制系统还是消费电子产品,该电感器都将是理想的选择。强烈推荐该产品给需要高可靠性电感器的用户。

ONA-CM006-H参数

参数
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 104Ω
电感值 1.2mH
直流电阻 3mΩ
额定电流 15A
线路数量 2
长*宽*高 28mm(宽度)*18mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM006-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM006-H ONA-CM006-H数据手册

ONA-CM006-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 10
300+ ¥ 9.12
1500+ ¥ 8.968
3000+ ¥ 8.74
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 50
直接购买
加入购物车
