首页  >  产品百科  >  OA-DM004-V

OA-DM004-V

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 10A 20uH ±15% 10K
供应商型号: OA-DM004-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5

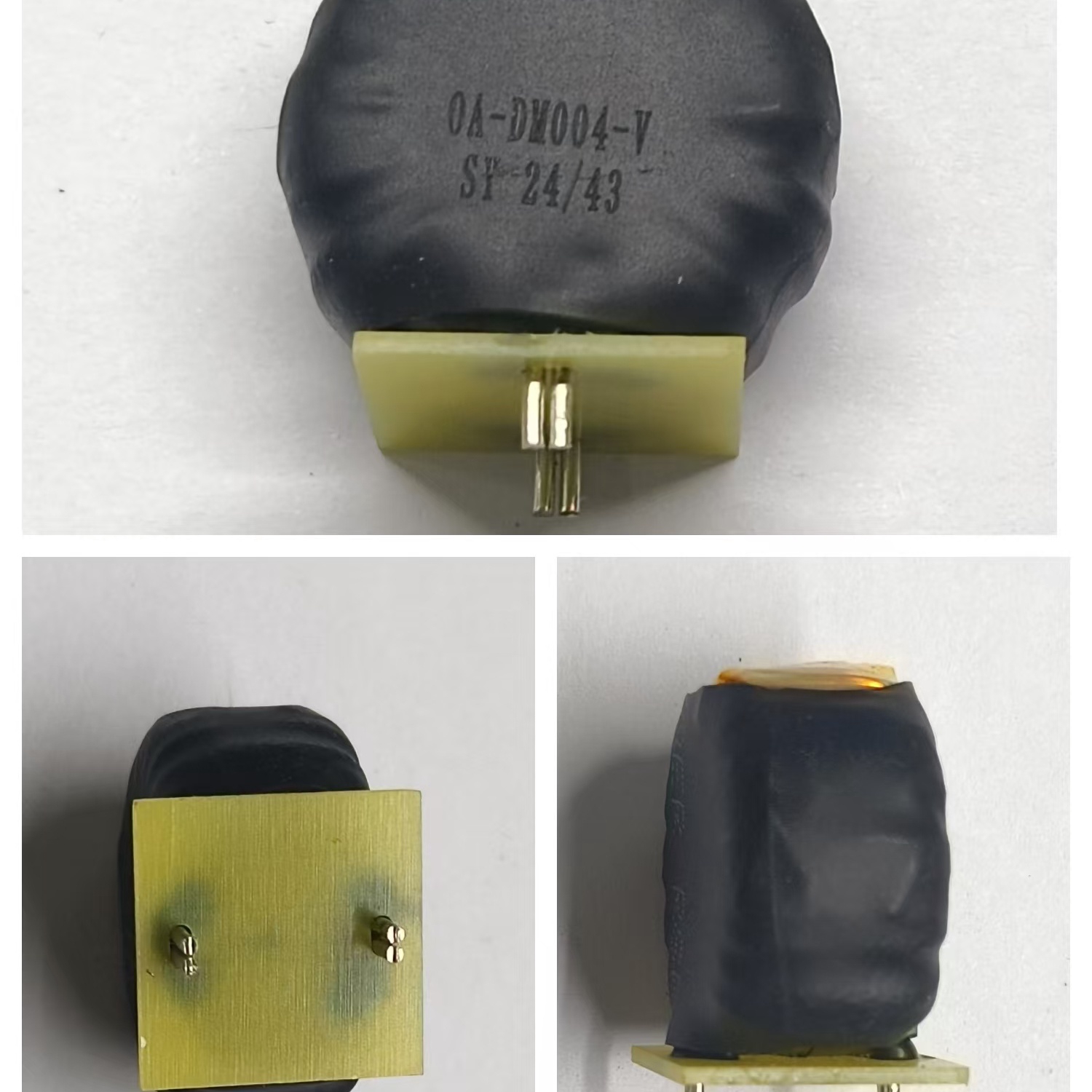

CHSHENYANG/上海燊阳电子 插件电感 OA-DM004-V

OA-DM004-V概述

    文章标题:CM Inductance 产品技术手册解析

    一、产品简介


    CM Inductance(电感器) 是一种重要的电子元器件,广泛应用于电力电子、通信设备及工业控制等领域。该产品具有优异的电气性能和可靠性,特别适合用于电源滤波、信号传输及EMI抑制等场景。其核心型号为 OA-DM004-V,标称值为 10A 20uH ±15% 10K,能够满足不同应用环境的需求。

    二、技术参数


    以下列出了 CM Inductance 的关键技术和性能参数:
    | 参数项 | 描述 |

    | 型号编号 | OA-DM004-V |
    | 额定电流 | 10A |
    | 电感值 | 20uH ±15% |
    | 引脚阻抗(DCR) | ≤5mΩ(参考值),测试温度为 25℃ |
    | 绝缘电阻 | ≥1GΩ(测试电压:DC1000V,持续时间:10秒) |
    | 耐压等级 | AC1500V @ 50/60Hz,持续时间 1分钟 |
    | 工作温度范围 | -40℃ 至 +125℃ |
    | 存储条件 | 温度<35℃,湿度 35%-65% |

    三、产品特点和优势


    1. 高性能设计:该电感器的电感值稳定且精度高达 ±15%,可有效减少电源纹波,提升电路稳定性。
    2. 高可靠性:符合 AEC-Q200 标准,能够在严苛环境下保持电气性能和物理结构的稳定性。
    3. 环保特性:通过 RoHS 和 UL94 认证,满足国际环保要求。
    4. 兼容性强:适用于多种应用场景,包括电源管理、变频器和电机驱动等。
    5. 高性价比:结合其卓越性能和合理成本,使其成为众多工业客户的优选。

    四、应用案例和使用建议


    应用场景:
    - 电源模块:用于开关电源和稳压电路的滤波环节。
    - 通信设备:作为高频信号传输的阻抗匹配组件。
    - 工业控制:适配电机驱动电路,抑制 EMI 干扰。
    使用建议:
    1. 在高电流场景下,确保散热良好以避免因过热导致性能下降。
    2. 连接时需注意焊接质量和绝缘处理,避免因外部干扰引发故障。
    3. 设计时需综合考虑电感值的偏差范围,合理选择补偿电路。

    五、兼容性和支持


    1. 兼容性:该电感器可与其他标准电子元件配合使用,例如 IGBT 模块和 PCB 设计工具。
    2. 技术支持:上海盛阳电子提供完整的售后支持服务,包括产品定制化开发和技术咨询。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感器发热异常 | 检查是否安装在良好的散热环境中 |
    | 产品性能不达标 | 重新确认测试条件,更换合格批次 |
    | 引脚焊接失败 | 严格遵守焊接工艺规范,避免过度加热 |

    七、总结和推荐


    综合评估:CM Inductance OA-DM004-V 具备稳定的电感值、出色的电气性能和可靠的耐久性,适用于多种复杂工况。其高性价比和多功能兼容性使其成为工业和消费类电子产品的理想选择。
    推荐结论:强烈推荐该产品用于需要高可靠性的场合,特别是在电力电子和通信设备领域。对于寻求高性能、低成本解决方案的工程师来说,这款电感器是不可多得的选择。

    如需进一步了解或采购,请联系制造商:
    上海盛阳电子科技有限公司
    Tel: 17301628729
    Email: Hyh@shenyang-electronic.com
    希望上述文章能帮助您深入了解 CM Inductance 的特点和优势!

OA-DM004-V参数

参数
饱和电流(LSAT) 20A
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 5mΩ
额定电流 10A
Q值 -
测试频率 10KHz
电感值 20μH
长*宽*高 27mm(长度)*27mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM004-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM004-V OA-DM004-V数据手册

OA-DM004-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 10.3125
300+ ¥ 9.408
1500+ ¥ 9.2512
3000+ ¥ 9.016
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 51.56
直接购买
加入购物车
