OA-DM009-V

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 25A 7uH ±15% 10K
供应商型号: OA-DM009-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5

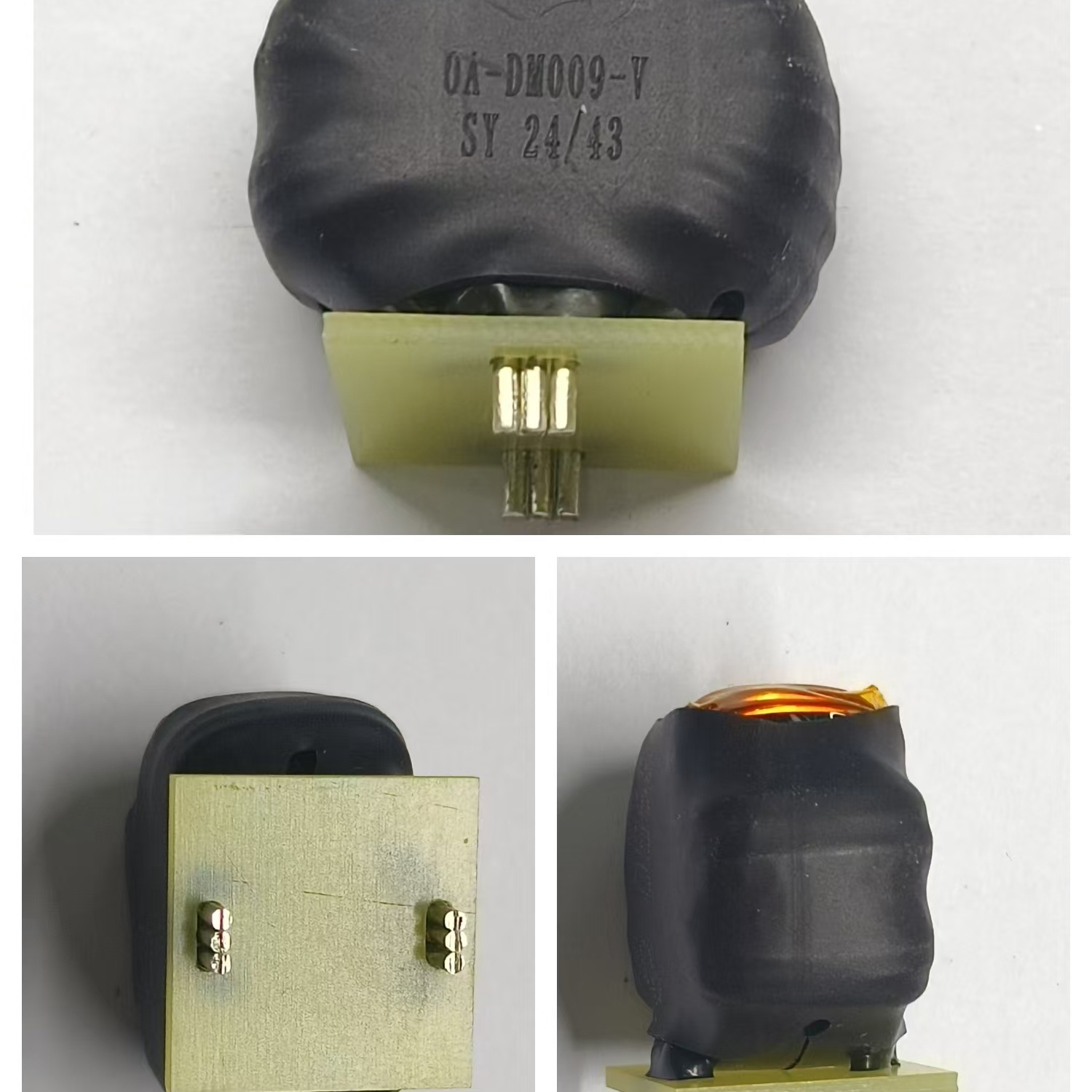

CHSHENYANG/上海燊阳电子 插件电感 OA-DM009-V

OA-DM009-V概述

    DM Inductance 技术手册

    1. 产品简介


    DM Inductance(型号:OA-DM009-V)是一款高性能的电感器,专为各种复杂电子设备设计。主要功能包括储能、滤波和电磁干扰抑制。广泛应用于电源管理、通信设备、汽车电子等领域。

    2. 技术参数


    以下是该产品的主要技术规格和性能参数:
    | 参数 | 规格 |

    | 类型 | CM Inductance |
    | 电流(最大) | 25A |
    | 电感值 | 7uH ±15% |
    | 尺寸(单位:mm) | A: 31, B: 31, C: 20, D: 15, E: 3.5, F: 4.3, G: 1.6, H: 32.2 |
    | 重量(最大) | 32.2g |
    | 电气特性
    | - 电感值(L) | 5.95uH 至 8.05uH |
    | - 直流电阻(DCR) | 2mΩ(25℃) |
    | - 绝缘电阻 | ≥1GΩ |

    3. 产品特点和优势


    - 高电流处理能力:能够承受高达25A的电流,适用于高功率应用。
    - 精确的电感值控制:电感值范围控制在±15%,确保稳定的性能。
    - 优良的温度适应性:工作温度范围宽广,可在-40°C至+125°C之间稳定工作。
    - 高标准认证:符合AEC-Q200标准,通过多项可靠性测试,确保长期使用的稳定性。

    4. 应用案例和使用建议


    - 电源管理模块:由于其高效的电流处理能力和稳定的电感值,非常适合用于电源管理模块,如开关电源、稳压电源等。
    - 通信设备:在通信设备中作为滤波器使用,减少电磁干扰。
    - 汽车电子:符合汽车级标准,适合应用于汽车电子系统中的传感器和执行器。
    使用建议:
    - 在高温环境下使用时,建议进行散热设计以保持良好的工作状态。
    - 为了保证长期可靠的工作,定期进行电气性能检测是必要的。

    5. 兼容性和支持


    该产品与多种电子元器件和设备具有良好的兼容性,适合集成到各种复杂的电子系统中。厂商提供全面的技术支持和售后服务,确保用户能够在使用过程中获得及时的帮助。

    6. 常见问题与解决方案


    - 问题:长时间使用后电感值下降
    - 解决办法:进行定期的电气性能检测,如果发现异常,应及时更换新的电感器。

    - 问题:工作温度超出范围导致故障
    - 解决办法:增加散热措施,如添加散热片或使用风冷装置,确保工作温度在合理范围内。

    7. 总结和推荐


    DM Inductance(型号:OA-DM009-V)凭借其高电流处理能力、精准的电感值控制和广泛的应用范围,成为一款值得信赖的高性能电感器。它不仅适用于电源管理、通信设备和汽车电子等领域,还能满足不同环境下的使用需求。综合考虑其稳定性和可靠性,我们强烈推荐使用这款产品。
    本文档由上海沈阳电子科技有限公司编写,版权所有。

OA-DM009-V参数

参数
容差 -
直流电阻(DCR) 1.5mΩ
额定电流 25A
Q值 -
测试频率 10KHz
电感值 7μH
饱和电流(LSAT) 45A
自谐振频率(SRF) 10K
长*宽*高 31mm(长度)*31mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM009-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM009-V OA-DM009-V数据手册

OA-DM009-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.7375
300+ ¥ 10.704
1500+ ¥ 10.5256
3000+ ¥ 10.258
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 58.68
