OA-DM019-H

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 40A 30uH ±15% 10K
供应商型号: OA-DM019-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5

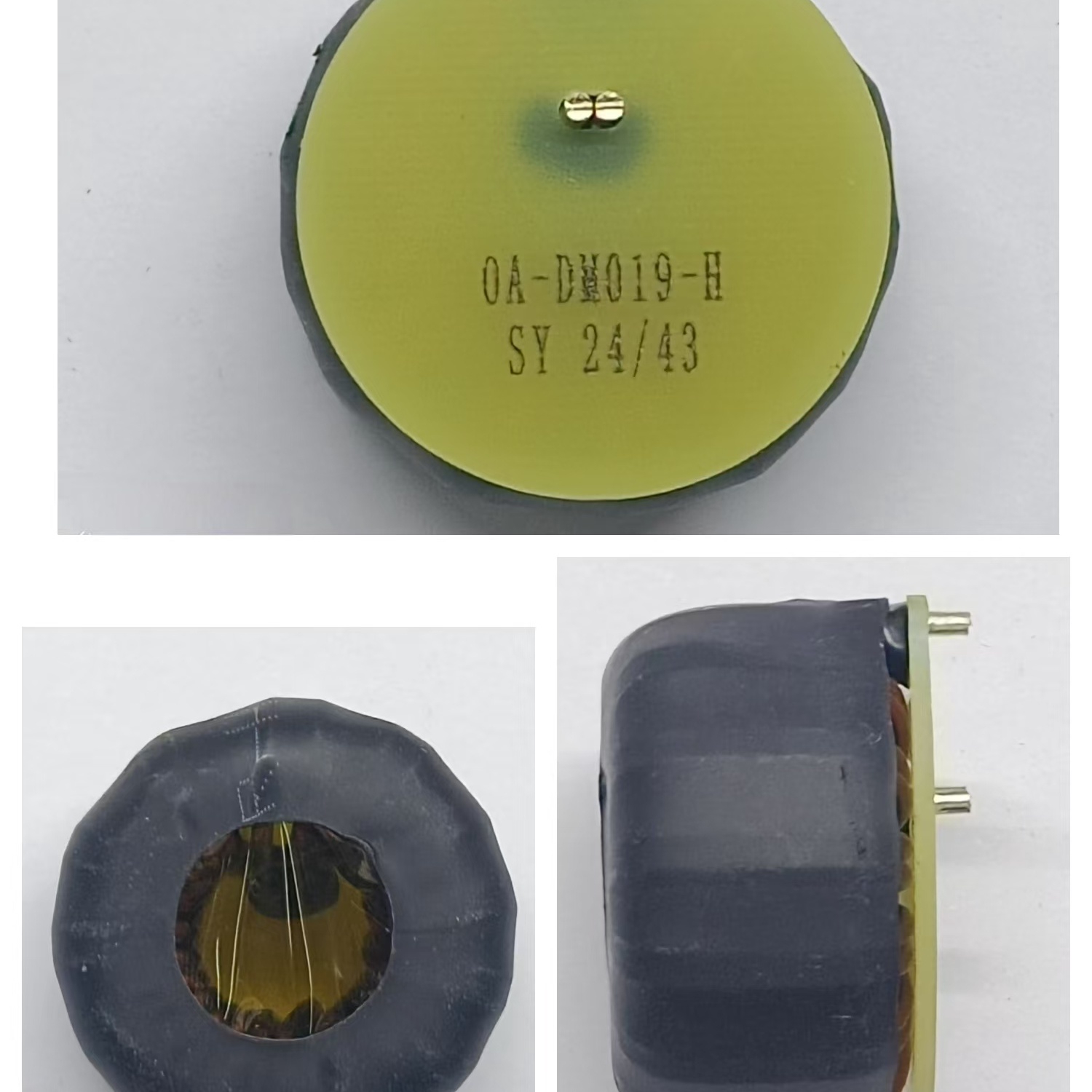

CHSHENYANG/上海燊阳电子 插件电感 OA-DM019-H

OA-DM019-H概述


    产品简介


    DM Inductance (型号:OA-DM019-H) 是一款高性能电感器,专为电力电子应用设计。该产品主要具有40A的额定电流和30μH的电感值,允许±15%的容差,非常适合应用于工业自动化、电源转换、电机驱动等场合。

    技术参数


    主要规格
    - 型号: OA-DM019-H
    - 电感值: 30μH
    - 额定电流: 40A
    - 容差: ±15%
    - 阻抗测试频率: 10kHz
    - 测量仪器: GKT3259
    性能参数
    - 电感值范围: 25.5μH 至 34.5μH
    - 电压承受能力: AC1500V(1分钟,0.5mA,50/60Hz)
    - 直流电阻(DCR): ≤2mΩ(25℃,参考值2mΩ)
    - 绝缘电阻: ≥1GΩ(直流1000V,10秒)
    工作环境
    - 储存温度湿度: <35℃,35-65% RH
    - 工作温度范围: -40℃至+125℃

    产品特点和优势


    DM Inductance (OA-DM019-H) 具有以下显著特点和优势:
    1. 高性能: 40A的大额定电流和30μH的电感值使得该产品能够应对多种电力应用。
    2. 高可靠性: 符合AEC-Q200标准,经过严格的可靠性和耐久性测试。
    3. 广泛的应用: 适用于广泛的工业和商业应用,如电源转换和电机驱动系统。
    4. 易于安装和使用: 优化的设计确保了良好的稳定性和耐用性。

    应用案例和使用建议


    应用案例
    该产品已被广泛应用于各种电力电子设备中,特别是在需要大电流和高可靠性的地方,如电动机驱动、电源转换器等。
    使用建议
    为了确保最佳性能,请遵循以下建议:
    1. 正确布线: 确保线圈接线端的连接牢固可靠。
    2. 散热管理: 在高功率应用中,要注意电感器的散热问题,以避免过热。
    3. 防护措施: 在恶劣环境下使用时,应采取适当的防护措施,如防潮和防尘。

    兼容性和支持


    该电感器具有良好的兼容性,可与其他常见的电力电子设备配合使用。厂商提供全面的技术支持和售后服务,包括安装指导、故障排除和技术咨询等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感器发热严重 | 检查是否散热不良,增加散热措施,如散热片。 |
    | 电感值不稳定 | 检查安装是否正确,线圈接线是否良好。 |
    | 绝缘电阻下降 | 检查存储条件是否符合标准,保持适当的温度和湿度。 |

    总结和推荐


    综上所述,DM Inductance (OA-DM019-H) 是一款高可靠性、高性能的电感器,适合于需要高电流和高可靠性的电力电子应用。无论是从技术规格还是从实际应用的角度来看,这款产品都表现出色。因此,强烈推荐用于工业自动化、电源转换及电机驱动等领域。

OA-DM019-H参数

参数
额定电流 40A
Q值 -
测试频率 10KHz
电感值 30μH
饱和电流(LSAT) 60A
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 2.5mΩ
长*宽*高 28mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM019-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM019-H OA-DM019-H数据手册

OA-DM019-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 22.0625
300+ ¥ 20.124
1500+ ¥ 19.7886
3000+ ¥ 19.2855
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 110.31
