ONA-CM013-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 20A 7200uH ±30% 10K
供应商型号: ONA-CM013-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5

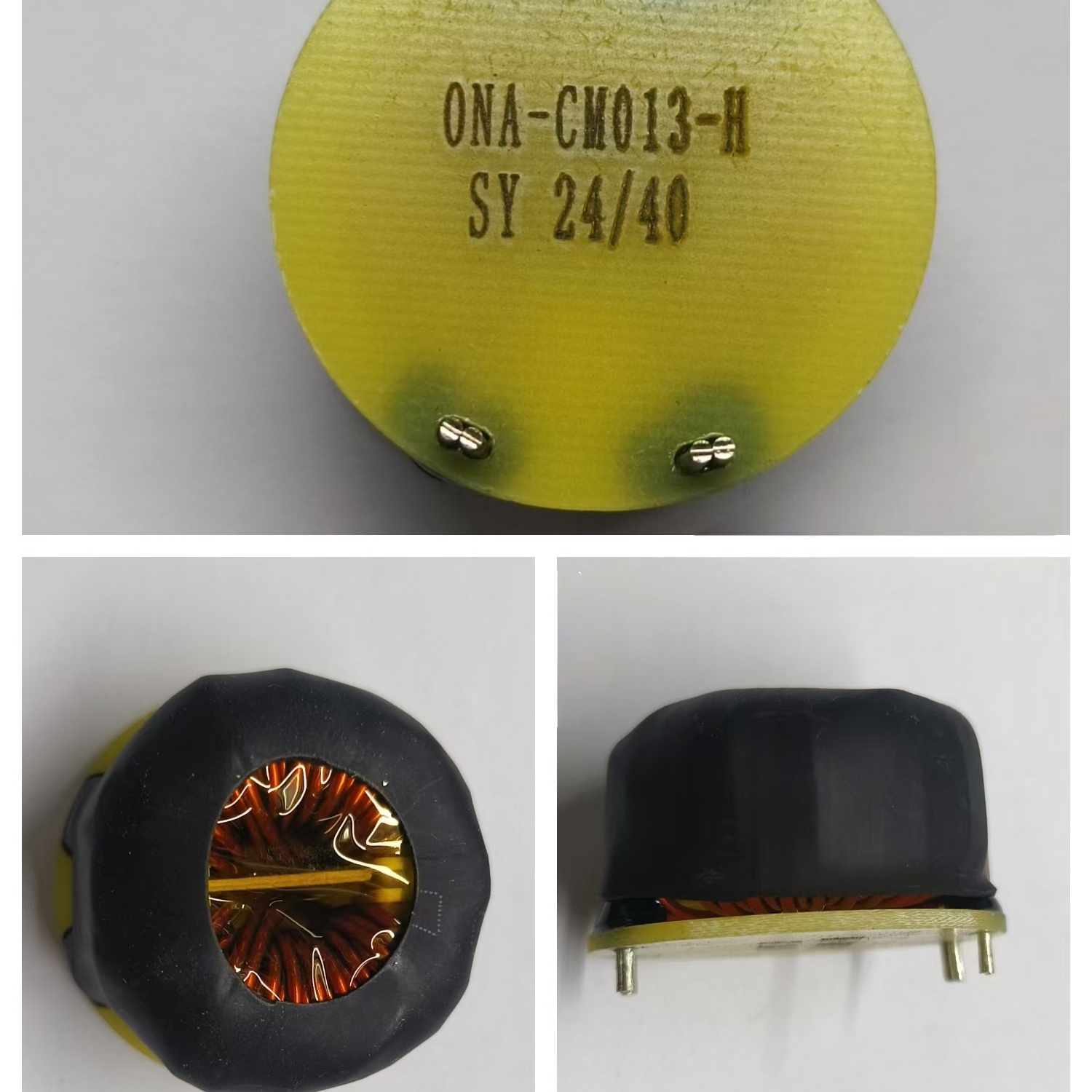

CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM013-H

ONA-CM013-H概述


    产品简介




    上海申阳电子科技有限公司的ON-A-CM013-H是一款CM电感,属于电子元器件类别。这种类型的电感主要用作电磁能量储存元件,适用于多种应用场景,如电源管理、滤波、信号耦合等。它们在电力系统、通信设备、汽车电子等领域有着广泛的应用。


    技术参数




    规格型号

    - 产品编号:ONA-CM013-H
    - 类型:CM Inductance
    - 主要参数:20A 7200uH ±30%
    - 尺寸参数:
    - 长度(A):37mm
    - 宽度(B):22mm
    - 其他尺寸参见材料尺寸图表
    - 重量:52.1g

    电气特性

    - 电感值(L):7200uH ±30%
    - 电感差(LK):5.6uH(参考值)
    - 绝缘电阻:≥1GΩ
    - 直流电阻(DCR):6.7mΩ(参考值)
    - 最大工作电压:AC2000V, 1min, 0.5mA, 50/60Hz
    - 耐热焊接:260℃, 10S, 0.5英寸

    工作环境

    - 存储温度和湿度:<35℃;35%-65%RH
    - 工作温度范围:-40℃至+125℃


    产品特点和优势




    ON-A-CM013-H CM电感具有以下几个显著的特点和优势:

    1. 高可靠性:符合AEC-Q200标准,保证了产品在各种严苛条件下的稳定性和可靠性。
    2. 广泛的适用性:适合多种电气和电子应用,能够满足不同的功率需求和尺寸限制。
    3. 良好的电气性能:低直流电阻和高绝缘电阻,确保高效的能量转换和可靠的信号传输。
    4. 耐用性:通过了高温存储、温度循环、偏高湿度、高温运行寿命等多项可靠性测试,确保在恶劣环境下仍能正常工作。


    应用案例和使用建议




    ON-A-CM013-H CM电感适用于多个领域,例如:

    - 电源管理:用于稳定输出电压和抑制噪声。
    - 滤波电路:作为LC滤波器的一部分,提高系统的抗干扰能力。
    - 信号耦合:在高频信号传输中起到重要作用。

    使用建议:
    1. 安装时应注意散热:避免长时间过热影响使用寿命。
    2. 注意保护措施:在电路设计中增加必要的保护电路,防止瞬态电压对电感造成损害。
    3. 定期检查:在实际应用过程中,定期检查电感的电气参数和外观,以确保其持续稳定工作。


    兼容性和支持




    ON-A-CM013-H CM电感与多种电子设备和模块具有良好的兼容性,可用于不同品牌的电路板和设备中。此外,上海申阳电子科技有限公司提供全方位的技术支持和售后服务,包括产品咨询、技术培训和故障排除等服务。


    常见问题与解决方案




    问题1:如何检查电感的电气性能?

    解决方案:可以使用电感测量仪器进行检测,如10KHz, 0.3V条件下的电感值测试。参照测试规范进行操作即可。

    问题2:电感出现发热异常怎么办?

    解决方案:检查是否有过载现象,适当降低工作电流。同时,确认安装环境通风良好,避免热积累。

    问题3:电感在工作中出现异常噪声怎么办?

    解决方案:检查是否存在外部干扰或电气连接不良,重新焊接接点并确保连接稳固。


    总结和推荐




    总体而言,ON-A-CM013-H CM电感具备优异的电气性能和可靠性,能够在多种应用场景中发挥出色的表现。它在各种严苛条件下仍能保持稳定的性能,且易于集成到现有系统中。因此,强烈推荐在需要高性能电感的项目中使用这款产品。

ONA-CM013-H参数

参数
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 546Ω
电感值 7.2mH
直流电阻 5mΩ
额定电流 20A
线路数量 2
长*宽*高 37mm(宽度)*22mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM013-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM013-H ONA-CM013-H数据手册

ONA-CM013-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 17.225
300+ ¥ 15.708
1500+ ¥ 15.4462
3000+ ¥ 15.0535
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 86.12
