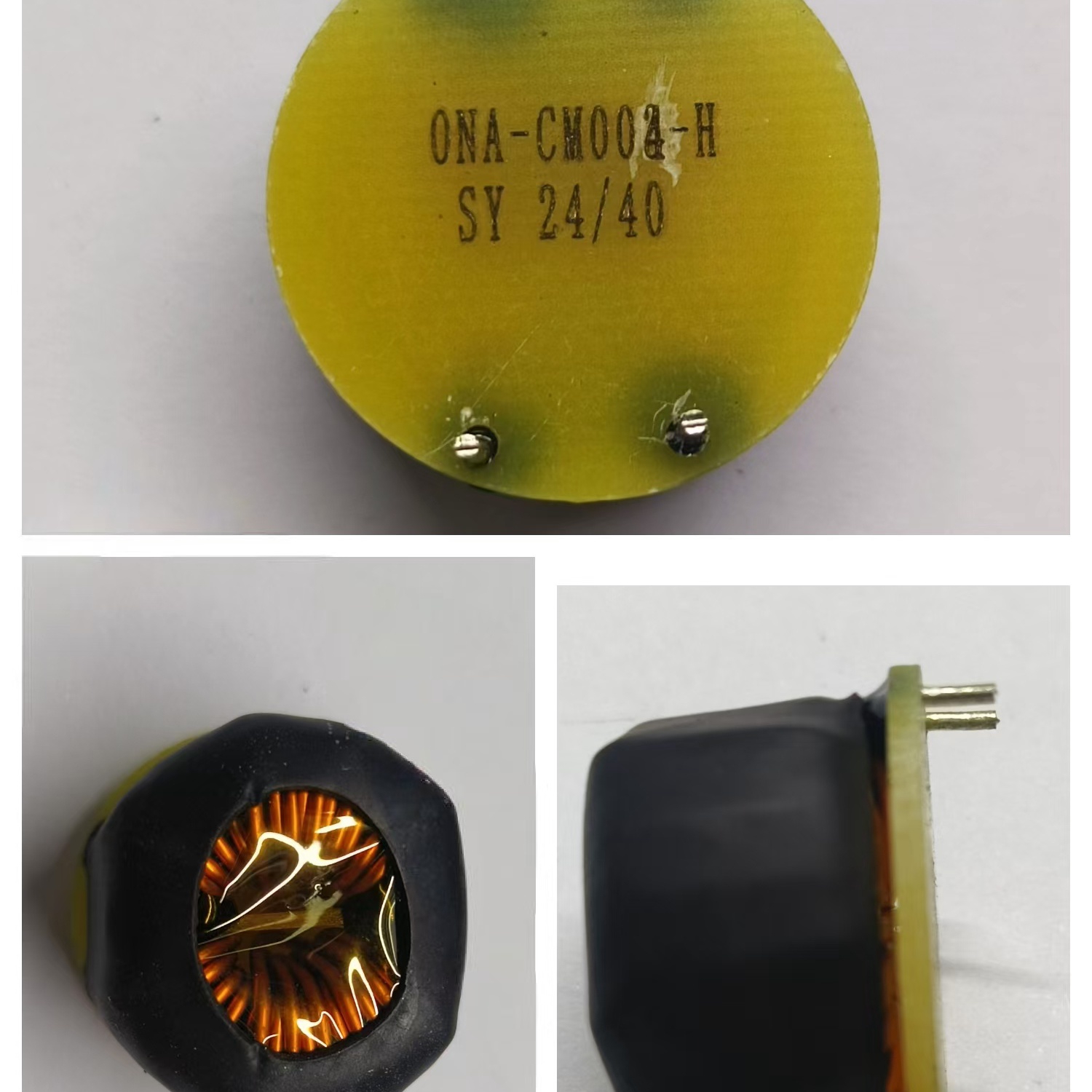

ONA-CM004-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 7A 5600uH ±30% 10K
供应商型号: ONA-CM004-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM004-H

ONA-CM004-H概述


    产品简介


    本产品是一款CM Inductance(电感器),型号为ONA-CM004-H。它具有额定电流7A,电感值5600μH,容许误差±30%,最大直流电阻14mΩ(参考值)。这款电感器主要用于各类电源管理、滤波电路及信号处理系统中,能够有效提高系统的稳定性和效率。

    技术参数


    - 基本参数
    - 型号:ONA-CM004-H
    - 额定电流:7A
    - 电感值:5600μH(容许误差±30%)
    - 最大直流电阻:14mΩ(参考值)
    - 电气特性
    - L:1-2&4-3线圈间电感值,测试条件为10KHz, 0.3V,测试仪器3920 7280GKT3259,允许范围7280±30%
    - 绝缘电阻:≥1GΩ
    - 耐压测试:初级-次级AC 2000V, 1min, 0.5mA,50/60Hz无异常;初级/次级-芯AC 1500V, 1min, 0.5mA,50/60Hz无异常
    - 环境参数
    - 工作温度范围:-40°C~+125°C
    - 存储温度和湿度:<35°C;35%-65%RH

    产品特点和优势


    - 高可靠性:本电感器严格按照AEC-Q200标准进行测试,确保在高温存储、温度循环、偏高湿度、高温运行寿命等方面的表现优异。
    - 优良的电气性能:其额定电流达到7A,能够在大功率应用场景下保持稳定的性能表现。
    - 多功能适用性:适用于多种不同的电源管理和信号处理系统,特别是在需要高稳定性与高可靠性的环境中。

    应用案例和使用建议


    应用案例
    - 电源管理模块:该电感器广泛应用于电源管理模块中,用于储能、滤波等功能。
    - 通信设备:作为通信设备中的重要部件,可以提升信号的纯净度和稳定性。

    使用建议
    - 在设计电路时,考虑到电感器的额定电流限制,应合理配置负载以避免过载。
    - 尽量避免长时间在极端温度环境下工作,以延长使用寿命。

    兼容性和支持


    - 兼容性:与各类通用电子元件兼容,适用于广泛的电路设计和应用环境。
    - 支持与维护:制造商提供详细的使用说明和技术支持,确保客户能够正确安装和使用该产品。

    常见问题与解决方案


    1. Q: 电感器在高温环境下出现异常?
    - A: 请检查电路是否满足-40°C到+125°C的工作温度范围,如超出范围请采取降温措施。
    2. Q: 电感器无法通过绝缘测试?
    - A: 确保电路板上的元件接线正确,避免短路或接线错误导致的绝缘失效。

    总结和推荐


    综上所述,ONA-CM004-H CM Inductance 是一款兼具高性能和高可靠性的电感器。它特别适合应用于需要高稳定性和高可靠性电源管理模块和通信设备中。我们强烈推荐这一产品,以提升您系统的设计性能和可靠性。

ONA-CM004-H参数

参数
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 436Ω
电感值 5.6mH
直流电阻 9mΩ
额定电流 7A
线路数量 2
长*宽*高 27mm(宽度)*18mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM004-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM004-H ONA-CM004-H数据手册

ONA-CM004-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 9.9875
300+ ¥ 9.108
1500+ ¥ 8.9562
3000+ ¥ 8.7285
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 49.93
