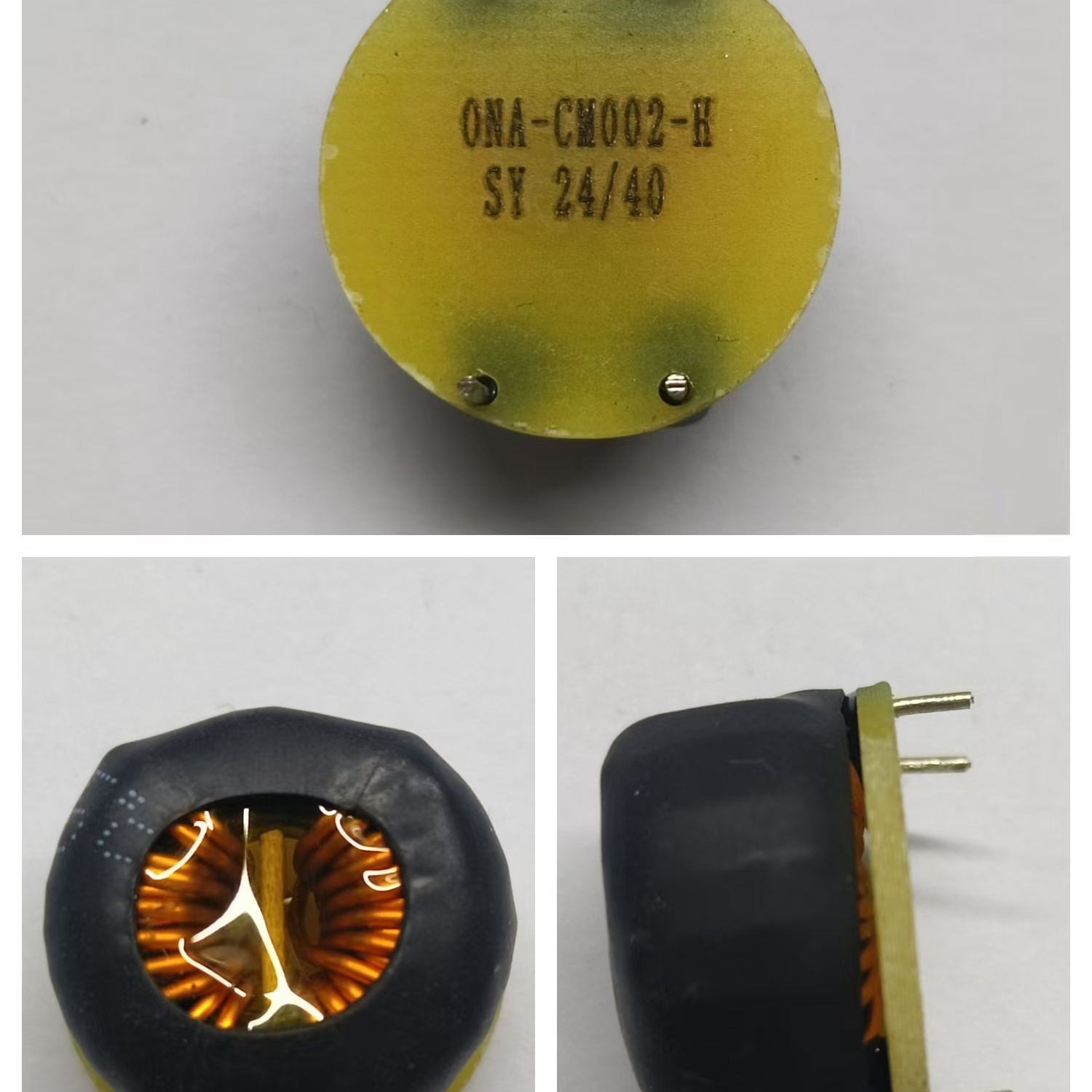

ONA-CM002-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 5A 3300uH ±30% 10K
供应商型号: ONA-CM002-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM002-H

ONA-CM002-H概述


    产品简介


    本文档介绍了上海盛阳电子科技有限公司生产的CM电感(ONA-CM002-H)。该产品属于电感元件,主要用于电力传输和储存。其主要功能是在电路中储存和释放能量,广泛应用于汽车电子、工业自动化、通信设备等领域。

    技术参数


    - 产品类型: CM Inductance
    - 规格型号: ONA-CM002-H
    - 额定电流: 5A
    - 电感值: 3300μH
    - 容许偏差: ±30%
    - 电阻值: 17mΩ (参考值)
    - 绝缘电阻: ≥1GΩ (1000V DC, 10s)
    - 引脚强度: ≥17.7N (60s)
    电气特性
    - L值 (10kHz, 0.3V): 3300±30%
    - 绝缘电压: 2000V AC, 1分钟
    - 直流电阻: 17mΩ (参考值)
    - 温升: ≤35℃
    工作环境
    - 工作温度范围: -40℃~+125℃
    - 存储温度和湿度: <35℃;35%-65% RH

    产品特点和优势


    ONA-CM002-H具备以下独特功能和优势:
    - 高可靠性: 符合AEC-Q200标准,适用于恶劣环境。
    - 宽工作温度范围: -40℃至+125℃,适合极端条件下的应用。
    - 高容量: 3300μH,满足大功率需求。
    - 抗溶剂和机械冲击性能: 符合MIL-STD系列标准,具有良好的耐用性和稳定性。
    - 良好可焊性: J-STD-002标准,方便安装和维护。

    应用案例和使用建议


    应用案例
    ONA-CM002-H广泛应用于汽车电子系统、工业自动化控制系统、通信设备及电源管理设备。例如,在电动汽车中用于滤波和储能;在开关电源中用于电磁干扰抑制。
    使用建议
    - 温度管理: 在高温环境下工作时,注意散热设计,避免过热损坏。
    - 电路布局: 合理规划电路板布局,确保ONC-CM002-H周围有足够的空间以减少电磁干扰。
    - 安装方向: 尽可能垂直安装,减少对其他电子元件的影响。

    兼容性和支持


    - 兼容性: ONA-CM002-H可以与多种电子元器件和设备兼容,如变压器、滤波器、稳压器等。
    - 技术支持: 上海盛阳电子科技有限公司提供全面的技术支持和服务,包括设计咨询、安装指导和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致故障 | 检查散热系统是否正常工作,确保工作环境温度不超过规定范围。 |
    | 引脚接触不良 | 重新焊接引脚,确保焊接质量。 |
    | 电磁干扰问题 | 优化电路布局,增加屏蔽层或使用磁珠等抗干扰措施。 |

    总结和推荐


    ONA-CM002-H是一款高性能、高可靠性的电感元件,适用于多种应用场合。其高精度、大电流承载能力和广泛的适用温度范围使其在市场上具有很强的竞争优势。综合考虑其性能、价格和售后服务,强烈推荐选用该产品。无论是汽车电子还是工业自动化,ONA-CM002-H都是值得信赖的选择。

ONA-CM002-H参数

参数
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 206Ω
电感值 3.3mH
直流电阻 17mΩ
额定电流 5A
线路数量 2
长*宽*高 22mm(宽度)*15mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM002-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM002-H ONA-CM002-H数据手册

ONA-CM002-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.75
300+ ¥ 7.068
1500+ ¥ 6.9502
3000+ ¥ 6.7735
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 38.75
直接购买
加入购物车
