ONA-CM018-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 40A 4100uH ±30% 10K
供应商型号: ONA-CM018-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5

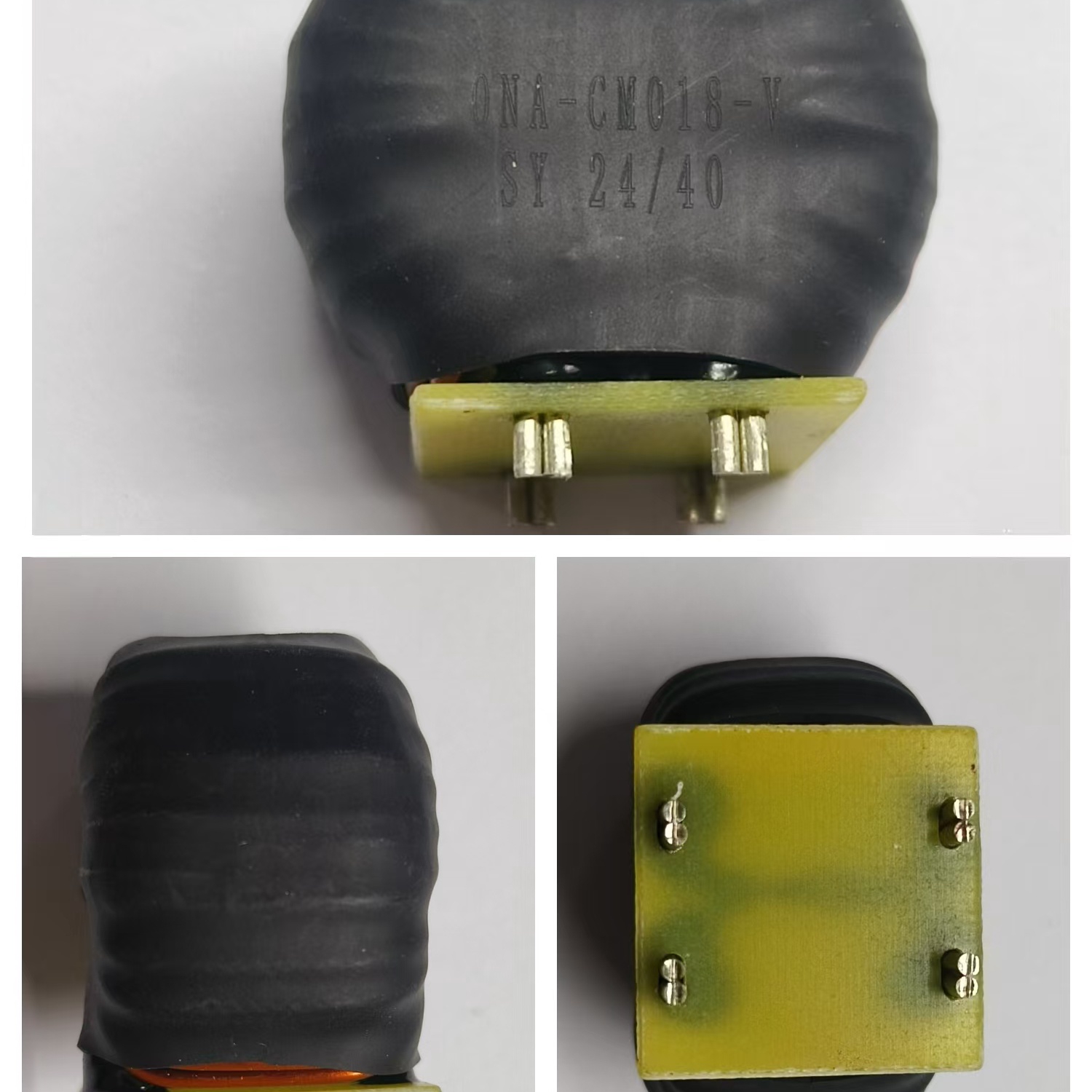

CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM018-V

ONA-CM018-V概述

    CM Inductance 技术手册

    产品简介


    CM Inductance 是一款具有高电流承载能力和高精度感测特性的电感器,主要用于工业控制、电力转换系统和通信设备等领域。该产品型号为 ONA-CM018-V,具备40A的额定电流,4100uH的电感值,以及±30%的容许误差范围,适用于10K的工作条件。

    技术参数


    以下是 CM Inductance 的关键技术和性能参数:
    | 参数 | 规格 |

    | 额定电流 | 40A |
    | 电感值 | 4100uH ±30% |
    | 最大尺寸(mm) | 41 x 38 x 26 |
    | 重量 | 75.4g |
    | 电气特性
    | 电感值 L | 10KHz, 0.3V, 2870 - 5330GKT3259 |
    | 电感误差 LK | 10KHz, 0.3V, 4.2 (REF) GKT3259 |
    | 直流电阻 DCR | 25℃, 4.5 (REF) GKT3259 |
    | 绝缘电阻 | PRI-SEC, DC1000V, 1GΩ |

    产品特点和优势


    1. 高可靠性:符合 AEC-Q200标准测试,确保了产品的稳定性和长期耐用性。
    2. 广泛的工作温度范围:能在 -40℃ 至 +125℃ 的温度范围内正常工作。
    3. 高抗湿性:满足 MIL-STD-202 方法103的要求,在高湿度环境中也能保持良好的性能。
    4. 良好的兼容性:能承受极端的机械和环境应力,如振动、冲击和板弯曲测试。

    应用案例和使用建议


    CM Inductance 广泛应用于电力系统、汽车电子、工业控制和通信设备等领域。在电力转换系统中,它可用于滤波和能量储存。在工业控制系统中,它可作为信号传输和感应的关键部件。
    使用建议:
    - 在安装过程中需注意产品对外部环境的要求,确保工作温度和湿度范围符合手册规定。
    - 在进行高压操作时,务必遵循手册中的安全指南,避免短路或过载导致的损坏。

    兼容性和支持


    CM Inductance 与多种标准接口兼容,适用于多种电路设计。厂商提供全面的技术支持,包括详细的使用说明和故障排查指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电气性能异常 | 检查接线是否正确,确认负载不超过额定值 |
    | 端子连接不稳定 | 确保连接紧固,必要时重新焊接端子 |
    | 过热 | 检查散热系统,保证散热通道畅通 |

    总结和推荐


    总体而言,CM Inductance 是一款性能优异、适用范围广泛的电感器,尤其适合于需要高可靠性和耐久性的应用场景。凭借其卓越的电气性能和可靠性,这款产品在市场上具有较高的竞争力。强烈推荐使用此产品以提升系统的整体性能。

ONA-CM018-V参数

参数
额定电流 40A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 270Ω
电感值 4.1mH
直流电阻 3mΩ
长*宽*高 41mm*38mm*26mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM018-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM018-V ONA-CM018-V数据手册

ONA-CM018-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
