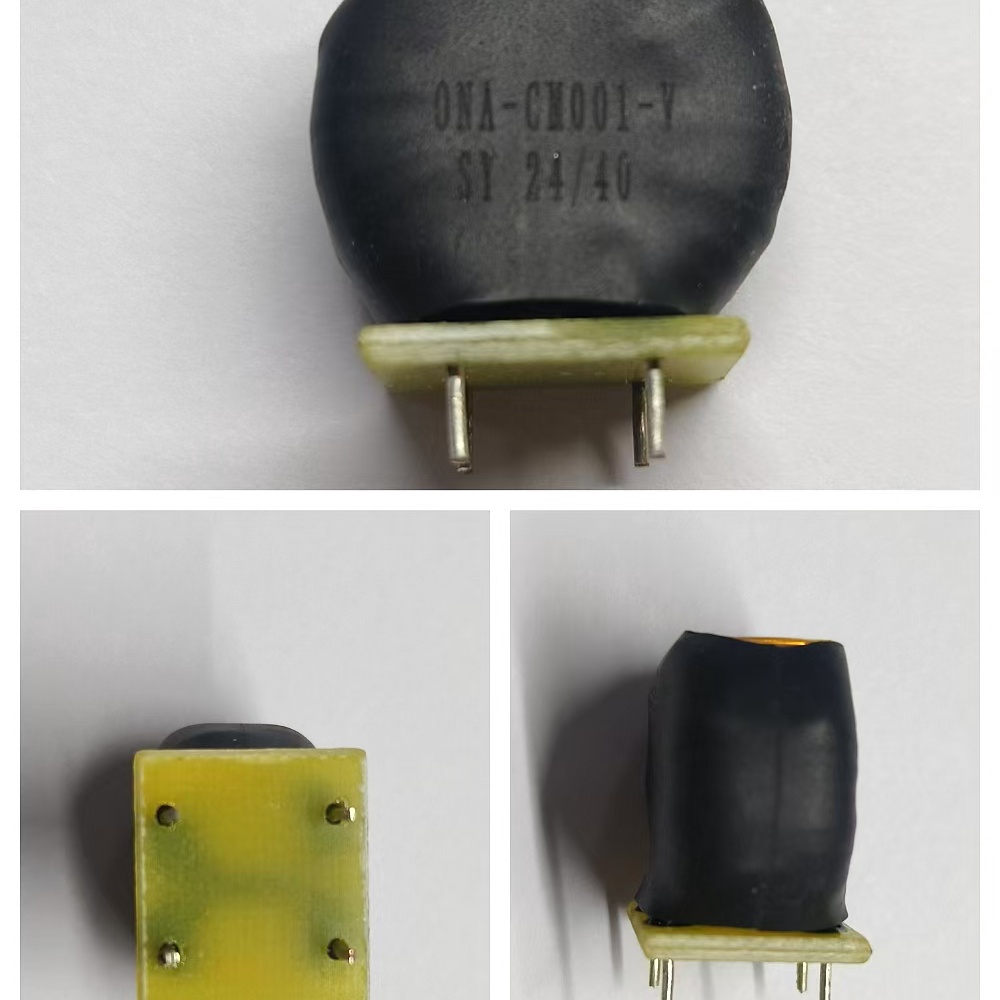

ONA-CM001-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 3A 6000uH ±30% 10K
供应商型号: ONA-CM001-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM001-V

ONA-CM001-V概述

    电子元器件产品技术手册

    产品简介


    本产品是上海申阳电子科技有限公司生产的CM电感器,型号为ONA-CM001-V。该电感器的主要特点是具备3A的最大电流承载能力和6000uH的电感值,精度为±30%,适用于多种电子设备。它的主要功能是在电路中储存磁场能量,广泛应用于电源管理、信号处理及滤波等领域。

    技术参数


    以下是该CM电感器的技术规格:
    - 电感值:6000uH ±30%
    - 最大电流:3A
    - 尺寸(单位:mm):22×21×14(长×宽×高)
    - 工作电压:10KHz, 0.3V
    - 电感系数:10KHz时4200-7800uH
    - 直流电阻:25℃时27mΩ(参考值)
    - 绝缘电阻:DC1000V,10s下≥1GΩ
    - 阻抗:10KHz,1.2V AC,3S内无异常
    - 工作温度范围:-40℃至+125℃
    - 存储条件:温度<35℃,相对湿度35%-65%

    产品特点和优势


    - 高可靠性:符合AEC-Q200标准测试,确保了在高温、高湿及极端环境下的稳定性。
    - 优良的电磁性能:精准的电感值和高阻抗特性使其在电源管理和滤波应用中表现优异。
    - 宽广的工作温度范围:能够适应-40℃到+125℃的温度变化,适合于各种严苛环境的应用。
    - 严格的生产检验:从外观到电气性能的100%检验测试,确保每一个出厂的产品都达到最高的质量标准。

    应用案例和使用建议


    该电感器适用于多种电子设备中,例如开关电源、逆变器和滤波器等。为了更好地发挥其性能,建议在设计电路时考虑散热因素,并合理布局以减少电磁干扰。

    兼容性和支持


    该电感器与多种电子设备兼容,且制造商提供了详细的技术支持文档,包括使用手册、安装指南和故障排查指南等,以帮助客户顺利使用和维护产品。

    常见问题与解决方案


    1. Q: 产品如何进行电气性能测试?
    - A: 使用10KHz,0.3V的测试仪器,在4200-7800uH之间进行测试,确认无异常。
    2. Q: 如何保证电感器在高湿度环境下的稳定性?
    - A: 进行偏高湿度测试(85℃,85%RH,1000小时),以确保在高湿环境下能正常工作。
    3. Q: 电感器的绝缘电阻是多少?
    - A: 在DC1000V,10秒的条件下,绝缘电阻不低于1GΩ。

    总结和推荐


    总的来说,这款CM电感器ON-CM001-V凭借其稳定可靠的性能和广泛的适用范围,成为了一款非常值得推荐的高品质产品。无论是对于需要在苛刻环境下工作的电子设备还是日常应用,它都能提供出色的解决方案。我们强烈推荐将其用于您的下一个项目中。

ONA-CM001-V参数

参数
直流电阻 28mΩ
额定电流 3A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 385Ω
电感值 6mH
长*宽*高 22mm*21mm*14mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM001-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM001-V ONA-CM001-V数据手册

ONA-CM001-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.7875
300+ ¥ 7.104
1500+ ¥ 6.9856
3000+ ¥ 6.808
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 38.93
