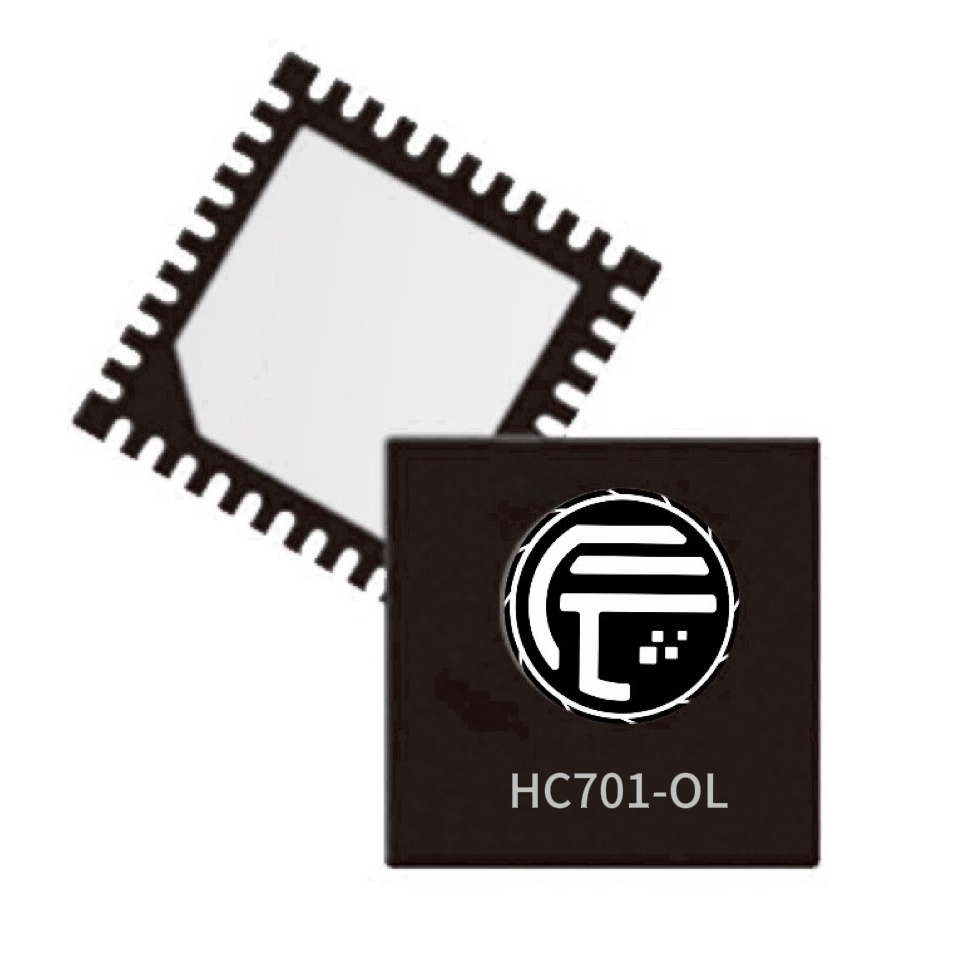

HC701‐OL

产品分类: 其他射频器件
产品描述: 该串转并驱动器芯片采用 CMOS 工艺,内置 26 位串转并电路,可将 26 位串行 TTL 输入数据转换为并行的 26 位 TTL 输出信号,12\n位输出信号 S1~S12 是由输入的第 1 位到第 24 位数据进行二选一后产生,其他输出信号为逻辑输出。
供应商型号: HC701‐OL
供应商: 国内现货
标准整包数: 5
HANCHEN/瀚辰科技 其他射频器件 HC701‐OL

HC701‐OL概述

    HC701-OL L&S 波段上变频芯片技术手册解析

    一、产品简介


    HC701-OL是一款单端输入和输出的L&S波段上变频芯片,主要用于北斗系统的上变频电路。该芯片支持宽范围的本振输入功率(-25至0dBm),并且能够在1.0GHz到2.5GHz范围内接受输入。HC701-OL具有低功耗、高可靠性等特点,适合在多种电子设备中应用。

    二、技术参数


    HC701-OL的主要技术参数如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压 | 1.8 | 3.3 V |
    | 电源电流 | 31 mA |
    | 工作温度 | -40 85 | ℃ |
    | 输入IF频率 | 10 100 | MHz |
    | 抗烧毁RF输入功率 | 20 dBm |
    | 外接本振频率 | 1000 2500 | MHz |
    | 外接本振功率 | -25 | -10 | 0 | dBm |
    | 增益(最大增益配置) | LO@1.222GHz | -1 | dB |
    LO@2.446GHz | -9 | dB |
    | 输出P-1dB 8 dBm |
    | RF本振抑制 | LO@1.222GHz | 25 | dBc |
    LO@2.446GHz | 31 | dBc |
    | 带内起伏 2 dB |

    三、产品特点和优势


    HC701-OL的独特功能和优势使其在各种应用中表现出色:
    1. 宽范围的本振输入功率:支持从-25dBm到0dBm的本振输入功率。
    2. 宽范围的本振输入频率:覆盖1.0GHz到2.5GHz。
    3. 低功耗:仅需31mA的电源电流。
    4. QFN16封装:4mm×4mm的塑装,便于集成到现有系统中。
    5. 高可靠性:支持-40℃到85℃的工作温度范围。

    四、应用案例和使用建议


    HC701-OL广泛应用于L&S波段的上变频电路,特别适用于北斗系统的上变频。根据技术手册提供的参考应用原理图(图2),我们可以看到芯片的输入输出连接方式,其中LOISEL、RFGAINSEL、SCLK、SDATA、SEN等引脚的具体功能和连接方法有助于实现高效的上变频操作。建议在设计电路时,根据具体应用场景选择合适的增益配置,并确保正确的电源电压。

    五、兼容性和支持


    HC701-OL与其他电子元器件和设备兼容良好。该芯片支持标准的SPI接口,使得它易于与现有的控制和数据传输系统集成。厂商提供技术支持和维护服务,确保客户能够顺利地使用和维护这款产品。

    六、常见问题与解决方案


    在使用HC701-OL时,可能会遇到以下几个常见问题及其解决方案:
    1. 电源电压不匹配:确保电源电压在1.8V到3.3V之间,避免超出绝对最大额定值。
    2. 输入输出信号异常:检查连接是否正确,确保信号路径畅通无阻。
    3. 增益配置不当:根据实际需求调整增益配置,以获得最佳性能。

    七、总结和推荐


    综上所述,HC701-OL是一款高性能的L&S波段上变频芯片,具有宽范围的本振输入功率、低功耗和高可靠性等显著优势。特别是在北斗系统中的应用表现尤为出色。如果您正在寻找一款稳定可靠的上变频芯片,HC701-OL是一个值得推荐的选择。建议在实际应用中仔细考虑增益配置和电源电压,以充分利用其性能优势。

HC701‐OL参数

参数
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -

HC701‐OL厂商介绍

HANCHEN公司是一家德国企业,专注于研发和生产高品质的液压元件和系统。主营产品包括:

1. 液压缸:提供标准和定制液压缸,适用于多种工业应用。
2. 液压泵:生产各种类型的液压泵,包括齿轮泵、柱塞泵等。
3. 液压阀:提供多种液压控制阀,如方向控制阀、压力控制阀等。
4. 液压系统:设计和制造完整的液压系统,满足特定应用需求。

HANCHEN的产品广泛应用于工程机械、船舶、冶金、能源等多个领域。

HANCHEN的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 高品质:产品制造过程严格遵循德国工业标准,确保产品质量。
3. 定制服务:可根据客户需求提供定制化解决方案。
4. 全球服务网络:在全球设有多个分支机构,提供快速响应和技术支持。

HC701‐OL数据手册

厂牌 PDF简要描述 下载
HANCHEN/瀚辰科技 其他射频器件 HANCHEN/瀚辰科技 HC701‐OL HC701‐OL数据手册

HC701‐OL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 299
100+ ¥ 248.6
1000+ ¥ 203.4
库存: 3000
起订量: 5 增量: 10
交货地:
最小起订量为:5
合计: ¥ 1495
直接购买
