首页  >  产品百科  >  UJ2-BH-1-TH

UJ2-BH-1-TH

产品分类: USB/DVI/HDMI 连接器
厂牌: SAME SKY
产品描述: 30V(AC) USB-B (USB TYPE-B) USB 2.0 1 4 插头 水平安装,通孔安装 15mm(长度)*16.5mm(高度)
供应商型号: UJ2-BH-1-TH
供应商: Master
标准整包数: 98

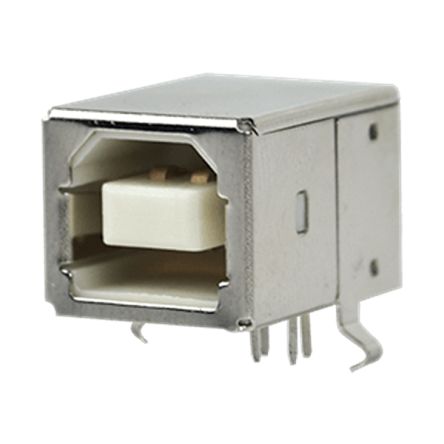

SAME SKY USB/DVI/HDMI 连接器 UJ2-BH-1-TH

UJ2-BH-1-TH概述


    产品简介


    本手册介绍的是UJ2-BH-TH系列USB插座(Receptacle),属于USB Type B接口。该产品主要用于需要通过洞孔安装(through hole mounting)的应用场合,具备良好的机械稳定性和电气性能。产品提供黑色、白色、蓝色等多种绝缘体颜色选项,可根据具体需求进行选择。由于其出色的性能和多样化的配置选项,这款USB插座广泛应用于工业自动化、通信设备、计算机外围设备等多个领域。

    技术参数


    | 参数 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | USB标准 USB 2.0
    | 额定输入电压 30 | V ac
    | 额定输入电流 1.0 | A
    | 触点电阻 | 两个触点之间的电阻 | 30 | mΩ
    | 绝缘电阻 1000 | MΩ
    | 电压耐受性 | 1分钟内 500 | V ac
    | 插入力 35 | N
    | 拔出力 10 | N
    | 工作温度范围 -20 | 85 | °C
    | 使用寿命 1,500 | cycles
    | 阻燃等级 UL94V-0
    | RoHS 符合性 是 |

    产品特点和优势


    - 高可靠性:具备超过1500次的插拔循环寿命,确保长期稳定运行。
    - 优异的电气性能:低至30mΩ的触点电阻,确保高效的数据传输效率。
    - 灵活的配置选项:提供不同厚度的金镀层(3μ"、6μ"、30μ")和多种颜色的绝缘体,满足不同应用需求。
    - 良好的机械强度:通过孔式安装设计,提供了可靠的固定和支撑。

    应用案例和使用建议


    根据手册中的描述,这款USB插座主要适用于各种需要标准USB 2.0连接的应用,例如工厂自动化设备、计算机外设、网络设备等。对于需要长时间高频率使用的场景,如工业机器人或数据中心设备,其长期可靠性的表现尤为关键。
    使用建议
    - 在焊接时应确保焊接时间控制在5±0.5秒,焊接温度达到240℃,以保证良好的焊接效果。
    - 推荐使用推荐的PCB布局方式,有助于提升整体结构的稳定性。
    - 在选择不同的绝缘体颜色和镀层厚度时,应根据具体的设计要求和预算进行综合考虑。

    兼容性和支持


    该产品符合USB 2.0标准,可以轻松与现有USB 2.0设备进行兼容。制造商CUI Devices已更名为Same Sky,继续提供全面的技术支持和产品保障。如有任何疑问或需要进一步的帮助,可通过官方网站获得最新的技术支持信息。

    常见问题与解决方案


    1. 问:如何测试产品的绝缘电阻?
    - 答:在15~35°C,湿度在25~85%之间,大气压为86~106 kPa的条件下,使用合适的仪器进行测试。
    2. 问:在焊接过程中出现接触不良怎么办?
    - 答:检查焊接时间及温度是否符合要求,并确保焊接区域没有灰尘或杂质。如果仍然存在问题,可能需要重新焊接。
    3. 问:如何确认产品的阻燃等级?
    - 答:可查看产品说明书中注明的UL94V-0标识,或者通过查阅制造商提供的技术文档来确认。

    总结和推荐


    综上所述,UJ2-BH-TH系列USB插座凭借其优秀的电气性能、可靠性以及丰富的配置选项,在各类应用中表现出色。它不仅能满足常规的USB 2.0连接需求,还能够应对严苛的工作环境。因此,强烈推荐给那些需要高性能、高可靠性的USB接口应用场合。

UJ2-BH-1-TH参数

参数
类型 USB-B (USB TYPE-B)
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 4
长*宽*高 15mm(长度)*16.5mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘

UJ2-BH-1-TH厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

UJ2-BH-1-TH数据手册

厂牌 PDF简要描述 下载
SAME SKY USB/DVI/HDMI 连接器 SAME SKY UJ2-BH-1-TH UJ2-BH-1-TH数据手册

UJ2-BH-1-TH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
98+ $ 0.3249 ¥ 2.7517
588+ $ 0.2954 ¥ 2.456
2548+ $ 0.2798 ¥ 2.3255
5096+ $ 0.2715 ¥ 2.2229
7546+ $ 0.2453 ¥ 2.0087
25088+ $ 0.2278 ¥ 1.8652
50078+ $ 0.2278 ¥ 1.8652
库存: 2484
起订量: 98 增量: 0
交货地:
最小起订量为:98
合计: ¥ 269.66
