首页  >  产品百科  >  CMS-16093-078S

CMS-16093-078S

产品分类: 喇叭/扬声器
厂牌: SAME SKY
产品描述: Top 700mW 100Hz~20kHz 8Ω 弹簧安装 16mm*9mm*3mm
供应商型号: N-CMS-16093-078S
供应商: 云汉优选
标准整包数: 1

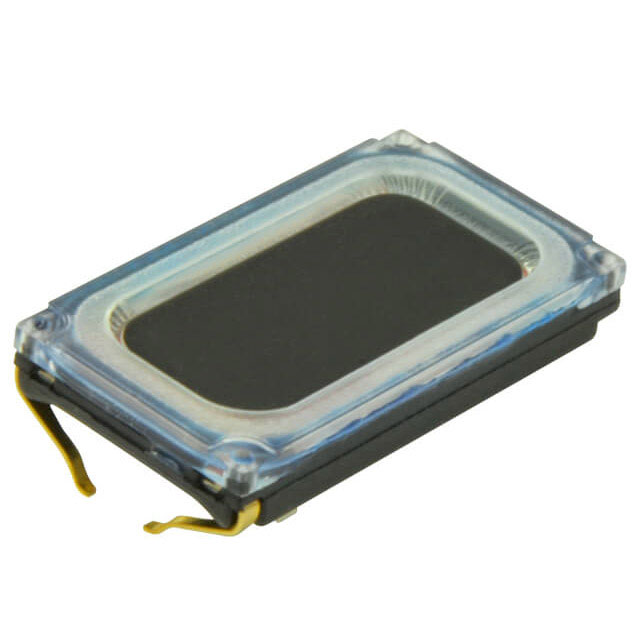

SAME SKY 喇叭/扬声器 CMS-16093-078S

CMS-16093-078S概述

    # CMS-16093-078X 微型扬声器技术手册解析

    产品简介


    CMS-16093-078X 是一款由 CUI Devices 生产的微小型扬声器,适用于对空间和音质均有严格要求的应用场景。它是一款标准阻抗为 8 欧姆的微型发声单元,最大额定功率为 0.7 W,广泛应用于便携式电子设备(如智能手机、可穿戴设备、物联网设备)和智能家居产品中。
    主要功能
    - 音频播放:适用于低功耗、高音质要求的设备。
    - 微型化设计:极小尺寸(16 × 9 × 3 mm),满足现代电子产品轻薄化需求。
    应用领域
    - 智能手机和可穿戴设备
    - 物联网设备(IoT)
    - 家庭和消费电子设备
    - 工业监控及报警系统

    技术参数


    以下是 CMS-16093-078X 的关键技术规格:
    | 参数名称 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入功率 | 额定值(IEC-268-1 标准) | 0.7 | 1.0 W |
    | 阻抗 | 2.0 kHz 下,1 cc 空间内 | 6.8 | 8 | 9.2 | Ω |
    | 线圈电阻 6.48 | 7.2 | 7.92 | Ω |
    | 谐振频率 (Fo) | 1.0 Vrms 自由空气条件 | 440 | 680 Hz |
    | 频率响应 | 100 Hz 至 20,000 Hz | Hz |
    | 声压级 (SPL) | 0.7 W 输出,10 cm 距离下 | 88 | 91 | 94 | dB |
    | 失真度 | 800~1,200 Hz 和 1,201~5,000 Hz 下 | 15 | 10 % |
    | 工作温度范围 | 正常操作温度 | -20 | 50 °C |
    | 存储温度范围 | 储存温度 | -40 | 65 °C |
    注:所有参数均在环境温度 15~35°C、湿度 25~75%、压力 86~106 kPa 下测量。

    产品特点和优势


    CMS-16093-078X 在设计和性能上具有诸多优势:
    1. 卓越的音频性能:频率响应宽广,覆盖人耳可听范围,且失真度极低,确保高保真音频输出。
    2. 微型化设计:体积小巧,仅为 16 × 9 × 3 mm,适合高度集成化的电子设备。
    3. 多样化连接方式:提供 5 种接线端子选项(弹簧接触、焊盘、无接头线缆、Molex 和 JST 连接器),适应多种应用场景。
    4. 高性能磁体材料:采用钕铁硼 (Nd-Fe-B) 磁体,提升灵敏度和耐用性。
    5. 环保合规:符合 RoHS 标准,绿色环保。

    应用案例和使用建议


    应用场景
    - 可穿戴设备:如智能手表和健康监测设备,需小巧、轻便的扬声器。
    - 智能家居设备:如语音助手、智能音箱等,需要高音质输出和灵活的安装方式。
    - 工业设备:如警报器和监控设备,需在极端条件下稳定运行。
    使用建议
    - 音量调节:根据具体应用需求合理调整音量,避免因过载导致失真或损坏。
    - 环境控制:在较高温度或湿度环境下使用时,需注意散热并保持干燥。
    - 连接优化:选择合适的连接器(如 Molex 或 JST),以提高组装效率和稳定性。

    兼容性和支持


    CMS-16093-078X 支持多种连接方式,适用于不同类型的电路板设计。此外,CUI Devices 提供完善的售后服务和技术支持,确保用户能够快速解决问题。
    兼容性
    - 连接器兼容:支持 Molex 和 JST 标准连接器,便于与现有设备兼容。
    - 环境适应性:具备一定的温度和湿度适应能力,可在多种工业环境中稳定运行。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 扬声器失真严重 | 检查输入功率是否超出额定范围。 |
    | 声音清晰度不足 | 调整音频信号频率至 1.0~2.0 kHz 范围。 |
    | 接触不良 | 确保焊接质量或更换正确连接器。 |

    总结和推荐


    CMS-16093-078X 微型扬声器凭借其紧凑的设计、卓越的性能和多样化的连接方式,成为高端电子设备的理想选择。它不仅满足了现代电子产品对空间和音质的双重需求,还在兼容性和可靠性方面表现出色。因此,强烈推荐给需要高性能、微型化扬声器的工程师和制造商。
    如果您正在寻找一款兼具美观与性能的小型扬声器,CMS-16093-078X 将是您的不二之选!

CMS-16093-078S参数

参数
工作电压 -
声压级 -
频率 100Hz~20kHz
阻抗
额定功率 700mW
端口位置 Top
端接类型 -
长*宽*高 16mm*9mm*3mm
安装方式 弹簧安装
零件状态 在售
包装方式 托盘

CMS-16093-078S厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

CMS-16093-078S数据手册

厂牌 PDF简要描述 下载
SAME SKY 喇叭/扬声器 SAME SKY CMS-16093-078S CMS-16093-078S数据手册

CMS-16093-078S封装设计

查看详情并下载
Symbol
Footprint
3D Model
