HSB03-121218

产品分类: 风扇和热管理
厂牌: SAME SKY
产品描述:
供应商型号: HSB03-121218
供应商: Master
标准整包数: 25
SAME SKY 风扇和热管理 HSB03-121218

HSB03-121218概述

    HSB03-121218 散热片技术手册

    产品简介

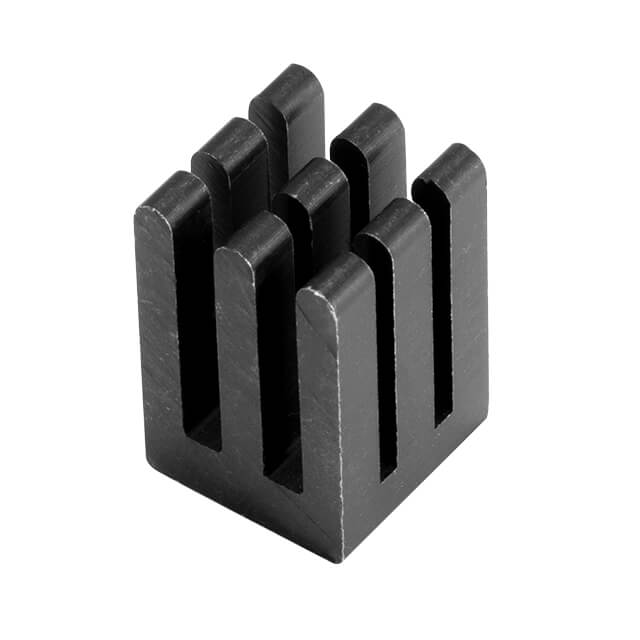

    HSB03-121218是一款设计用于高效散热的散热片(heat sink),适用于需要有效管理热量的各种电子设备。该散热片采用BGA(球栅阵列)设计,具有小体积和轻量化的特点,能够满足现代电子产品对紧凑设计的需求。材料选用铝合金,通过黑色阳极氧化处理,既增加了美观度,也提升了耐腐蚀性。它的主要功能是为高发热的电子元件(如CPU、GPU等)提供有效的热传导路径,从而保证设备稳定运行。

    技术参数


    以下是HSB03-121218的关键技术参数:
    - 型号: HSB03-121218
    - 热阻 (℃/W):
    - 自然对流 @ 75°C: 24.01
    - 自然对流 @ 1 W: 28.8
    - 200 LFM风速下 @ 1 W: 9.6
    - 400 LFM风速下 @ 1 W: 6.8
    - 自然对流 @ 75°C: 3.12 W
    - 重量: 3.8 g
    - 材料: 铝合金 (AL 6063-T5)
    - 表面处理: 黑色阳极氧化
    - 尺寸: 详见机械图纸

    产品特点和优势


    - BGA设计:有助于更紧密地集成到现有电路板上,减少空间占用。
    - 小型化设计:特别适合对空间要求严格的设备。
    - 铝合金材料:优良的导热性能和轻量化特点,有助于快速散热。
    - 黑色阳极氧化处理:不仅提升美观度,还增加散热片的耐用性和抗腐蚀性。

    应用案例和使用建议


    - 应用案例:广泛应用于计算机、服务器、电信设备、工业控制系统等领域,尤其是在需要高效散热的高性能处理器附近。
    - 使用建议:安装时确保散热片与发热源的良好接触,必要时可使用热界面材料(TIM)以提高热传导效率。在自然对流条件不佳的环境中,适当增加空气流动速度,如使用风扇等辅助散热设备。

    兼容性和支持


    - 兼容性:由于其标准接口和广泛适用的安装方式,HSB03-121218能够兼容大多数标准电子设备。
    - 支持服务:CUI Devices公司提供一年有限保修,并且在其网站上提供了详细的保修信息和技术支持文档。

    常见问题与解决方案


    - 问题一:安装过程中如何避免空气间隙?
    - 解决方案:使用热界面材料(TIM)来填充任何可能存在的微小间隙。

    - 问题二:散热效果不理想怎么办?
    - 解决方案:检查是否有足够的空气流通;考虑使用风扇或其他冷却设备以增加散热效果。

    总结和推荐


    总体而言,HSB03-121218凭借其高效的散热能力和紧凑的设计,在各类电子设备中表现出色。它的高性价比使其成为许多高热负荷应用的理想选择。对于需要高效管理热量的应用场合,强烈推荐使用此款散热片。
    本文档根据CUI Devices官方技术手册编写而成,如有任何疑问,请参考完整版手册或联系CUI Devices获取更多技术支持。

HSB03-121218参数

参数
长*宽*高 12mm(长度)*12mm(宽度)
零件状态 在售
包装方式 托盘

HSB03-121218厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

HSB03-121218数据手册

厂牌 PDF简要描述 下载
SAME SKY 风扇和热管理 SAME SKY HSB03-121218 HSB03-121218数据手册

HSB03-121218封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.7415 ¥ 6.2807
250+ $ 0.6919 ¥ 5.7531
500+ $ 0.6735 ¥ 5.6
1000+ $ 0.6043 ¥ 5.0219
2520+ $ 0.5931 ¥ 4.8571
5040+ $ 0.5836 ¥ 4.7793
7560+ $ 0.5595 ¥ 4.5815
10080+ $ 0.5595 ¥ 4.5815
库存: 2370
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 157.01
