PJ-044A

产品分类: 套管 - 电源连接器
厂牌: SAME SKY
产品描述:
供应商型号: PJ-044A
供应商: 国内现货
标准整包数: 5

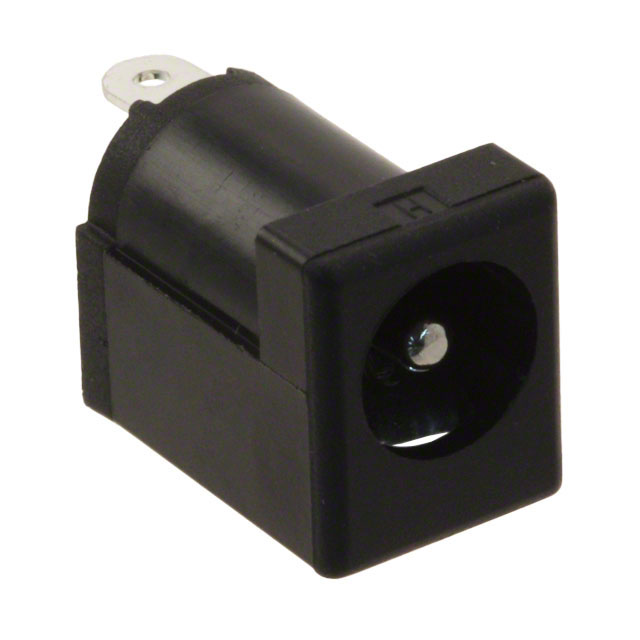

SAME SKY 套管 - 电源连接器 PJ-044A

PJ-044A概述

    电子元器件产品技术手册:DC电源插孔PJ-044A

    1. 产品简介


    PJ-044A是一款直流电源插孔(DC Power Jack),主要用于各类需要直流电源连接的应用场合。它采用垂直安装方式,通过孔焊连接,具有良好的机械稳定性和电气性能。此产品适用于工业自动化、消费电子、通信设备等多种领域。

    2. 技术参数


    | 参数 | 规格/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定输入电压 | 24 Vdc |
    | 额定输入电流 | 2.5 A |
    | 接触电阻 | 终端与配套插头之间 | 50 | 30 | mΩ |
    终端闭路时 | 50 | 30 | mΩ |
    | 绝缘电阻 | 500 Vdc | 100 MΩ |
    | 耐压能力 | 50/60Hz 1分钟 500 | Vac |
    | 插入/拔出力 0.3 | 3 | kg |
    | 端子强度 | 任何方向10秒内 500 | g |
    | 工作温度 -25 | 85 | °C |
    | 使用寿命 | 5,000 次 |
    | 阻燃等级 | UL94V-0 |
    | 符合RoHS标准 | 是 |

    3. 产品特点和优势


    - 中心引脚直径:2.0 mm,确保稳定的连接。
    - 额定输入电流:2.5 A,满足大部分设备的需求。
    - 垂直安装:节省空间,方便布线。
    - 焊接可靠性:经过严格测试,确保长时间使用的稳定性。
    - 阻燃材料:符合UL94V-0标准,保障安全。

    4. 应用案例和使用建议


    应用案例:
    - 用于小型电子设备如平板电脑和智能手环的充电接口。
    - 在智能家居系统中作为电源输入端口。
    使用建议:
    - 在插入或拔出时尽量保持垂直角度,避免损伤。
    - 安装时需注意防尘防水处理,以延长使用寿命。

    5. 兼容性和支持


    该产品与其他市面上常见的电子设备和电路板兼容良好。制造商提供了详尽的技术文档和支持服务,确保用户在使用过程中能够得到及时的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保连接稳固,必要时重新焊接。 |
    | 长时间使用后接触电阻增大 | 清洁或更换连接点。 |
    | 耐压能力不足 | 更换符合更高耐压要求的产品。 |

    7. 总结和推荐


    PJ-044A是一款功能齐全、性能稳定的直流电源插孔。它具有出色的电气特性和机械性能,特别适合应用于需要稳定供电的电子设备中。由于其出色的可靠性和适用性,我们强烈推荐该产品用于各种中小型电子设备的电源接口设计。

PJ-044A参数

参数
长*宽*高 2mm(长度)*5.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 袋装

PJ-044A厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

PJ-044A数据手册

厂牌 PDF简要描述 下载
SAME SKY 套管 - 电源连接器 SAME SKY PJ-044A PJ-044A数据手册
