PJ-043H

产品分类: 套管 - 电源连接器
厂牌: SAME SKY
产品描述:
供应商型号: PJ-043H
供应商: Master
标准整包数: 81

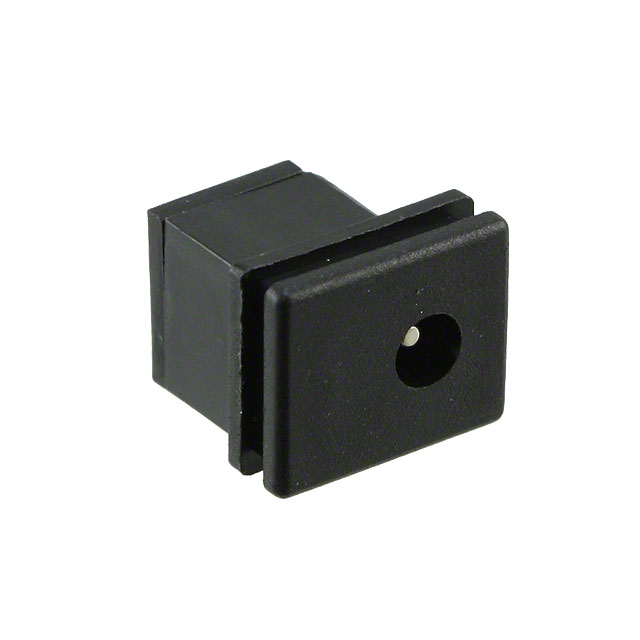

SAME SKY 套管 - 电源连接器 PJ-043H

PJ-043H概述

    PJ-043H DC Power Jack 技术手册

    产品简介


    PJ-043H 是一款直流电源插座,广泛应用于各种需要直流电源接口的设备中。该产品通过垂直安装方式提供高电流传输能力,适用于各类消费电子、工业控制及医疗设备等领域。

    技术参数


    - 输入电压: 最大24 Vdc
    - 额定输入电流: 5.0 A
    - 接触电阻: 最大30 mΩ
    - 绝缘电阻: 在500 Vdc下不小于100 MΩ
    - 耐压能力: 500 Vac持续1分钟
    - 插入/拔出力: 0.3至3 kg
    - 工作温度范围: -25°C 至 85°C
    - 使用寿命: 5,000 次循环
    - 阻燃等级: UL94V-0
    - RoHS认证: 符合
    焊接能力
    - 波峰焊接: 锡锅浸渍5 ± 0.5 秒,温度范围为255°C 至 265°C

    产品特点和优势


    1. 中心针直径: 1.65 mm,确保高可靠性连接。
    2. 高电流承载能力: 额定电流达到5 A,适合大功率设备。
    3. 垂直安装: 简化电路板设计和安装过程。
    4. 防燃材料: 使用PBT (UL94V-0) 材料,具备良好的防火性能。
    5. 长期耐用: 经过严格测试,可承受5,000次插拔。

    应用案例和使用建议


    PJ-043H 广泛应用于以下领域:
    - 消费电子:如笔记本电脑、便携式音频设备等。
    - 工业控制:如自动化设备、仪器仪表等。
    - 医疗设备:如便携式医疗设备、监护仪等。
    使用建议:
    - 在组装时注意保持插座垂直对齐,避免因倾斜导致的连接不良。
    - 确保焊接温度和时间符合规范,以确保良好的焊接质量。

    兼容性和支持


    - 该产品可与大多数标准DC插头兼容,无需额外适配器。
    - CUI Devices 提供一年有限保修,并承诺及时提供技术支持和维护。

    常见问题与解决方案


    - Q1: 插座出现接触不良的情况?
    - A1: 检查是否正确安装并调整到垂直状态,确保焊点无虚焊现象。

    - Q2: 插座无法正常插入?
    - A2: 确认插头与插座的规格一致,检查是否有异物堵塞。

    总结和推荐


    PJ-043H 直流电源插座凭借其高电流承载能力和可靠的机械结构,非常适合在各种严苛环境中使用。其高兼容性和强大的支持服务也使得它在市场上具有较高的竞争力。综上所述,强烈推荐使用PJ-043H作为高品质直流电源接口的选择。

PJ-043H参数

参数
长*宽*高 15.7mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 袋装

PJ-043H厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

PJ-043H数据手册

厂牌 PDF简要描述 下载
SAME SKY 套管 - 电源连接器 SAME SKY PJ-043H PJ-043H数据手册

PJ-043H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
81+ $ 0.5936 ¥ 5.028
324+ $ 0.5374 ¥ 4.468
1053+ $ 0.5072 ¥ 4.0987
2511+ $ 0.4774 ¥ 3.9093
5022+ $ 0.4647 ¥ 3.8057
7533+ $ 0.4577 ¥ 3.7478
10044+ $ 0.4509 ¥ 3.6925
15066+ $ 0.4509 ¥ 3.6925
库存: 2910
起订量: 81 增量: 0
交货地:
最小起订量为:81
合计: ¥ 407.26
直接购买
加入购物车
