PJ-040DH

产品分类: 套管 - 电源连接器
厂牌: SAME SKY
产品描述:
供应商型号: CP-040DH-ND
供应商: Digi-Key
标准整包数: 1
SAME SKY 套管 - 电源连接器 PJ-040DH

PJ-040DH概述

    电子元器件产品技术手册

    1. 产品简介

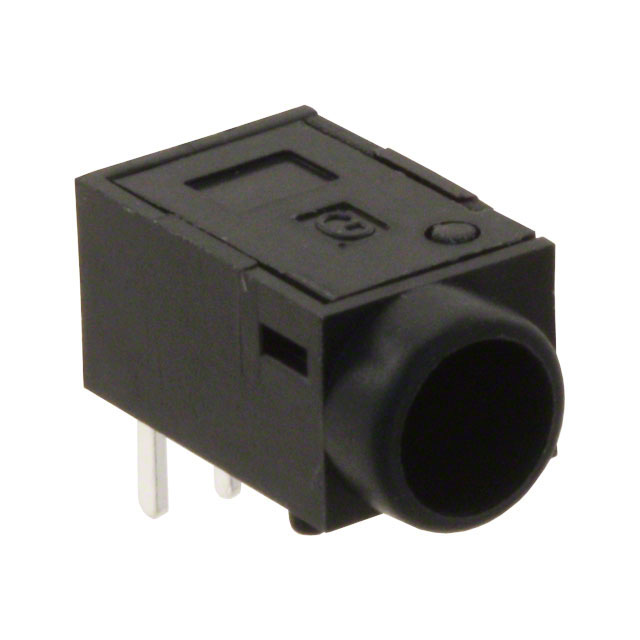

    型号: PJ-040DH
    描述: 直流电源插座(DC POWER JACK)
    制造商: Same Sky
    特点:
    - 中心针直径为1.3毫米
    - 额定输入电流为3.5安培
    - 右角安装
    - 通孔焊接安装方式
    应用领域:
    本直流电源插座广泛应用于消费电子、工业设备及各种需要直流供电的场合。

    2. 技术参数


    | 参数名称 | 描述/条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定输入电压 24 Vdc |
    | 额定输入电流 3.5 A |
    | 接触电阻 50 mΩ |
    | 绝缘电阻(500Vdc) 100 MΩ |
    | 耐压测试(1分钟) | 500 | Vac |
    | 插入/拔出力 0.5 3 | kg |
    | 工作温度范围 -25 85 | °C |
    | 寿命 | 5,000| 次 |
    | 阻燃等级 | UL94V-0 |
    | RoHS认证 是
    | 焊接性 | 插入焊锡锅5±0.5秒内 255 | 260 | 265 | °C |

    3. 产品特点和优势


    PJ-040DH直流电源插座具有以下几个显著的特点和优势:
    - 高可靠性: 额定输入电流高达3.5A,确保长时间稳定运行。
    - 机械强度: 插入/拔出力达3kg,能够承受频繁操作。
    - 高温适应性: 工作温度范围宽至-25°C到85°C,适合各种环境应用。
    - 阻燃性: 符合UL94V-0标准,安全可靠。
    - 易于装配: 右角安装和通孔焊接设计,方便组装和维护。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品: 便携式充电器、智能家居设备。
    - 工业设备: 测量仪器、自动化控制装置。
    使用建议:
    - 在进行焊接时,应严格控制焊接时间,避免过度加热。
    - 安装过程中注意不要过度弯曲中心针,以防止接触不良。
    - 使用时应注意保护接口,避免频繁插拔导致损坏。

    5. 兼容性和支持


    兼容性:
    PJ-040DH直流电源插座适用于多种插头尺寸,包括常见的3.5mm圆形插头。
    支持:
    制造商Same Sky提供一年有限保修,详细信息可访问官网查询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法插入 | 检查是否有异物堵塞或插头是否匹配。 |
    | 插头接触不良 | 重新焊接或检查焊接质量。 |
    | 接触电阻过高 | 清洁或更换接触部件。 |
    | 环境温度超出范围 | 使用散热装置或降低使用频率。 |

    7. 总结和推荐



    总结

    :
    PJ-040DH直流电源插座是一款高性能、高可靠性的电子元器件,特别适用于需要频繁插拔和高温环境的应用场景。其优越的机械特性和电气性能,使其成为众多设备的理想选择。
    推荐:
    强烈推荐PJ-040DH直流电源插座,无论是在消费电子产品还是工业设备领域,它都能表现出色并满足您的需求。

PJ-040DH参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 袋装

PJ-040DH厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

PJ-040DH数据手册

厂牌 PDF简要描述 下载
SAME SKY 套管 - 电源连接器 SAME SKY PJ-040DH PJ-040DH数据手册

PJ-040DH封装设计

查看详情并下载
Symbol
Footprint
3D Model
