PJ-045H

产品分类: 套管 - 电源连接器
厂牌: SAME SKY
产品描述:
供应商型号: N-PJ-045H
供应商: 云汉优选
标准整包数: 1

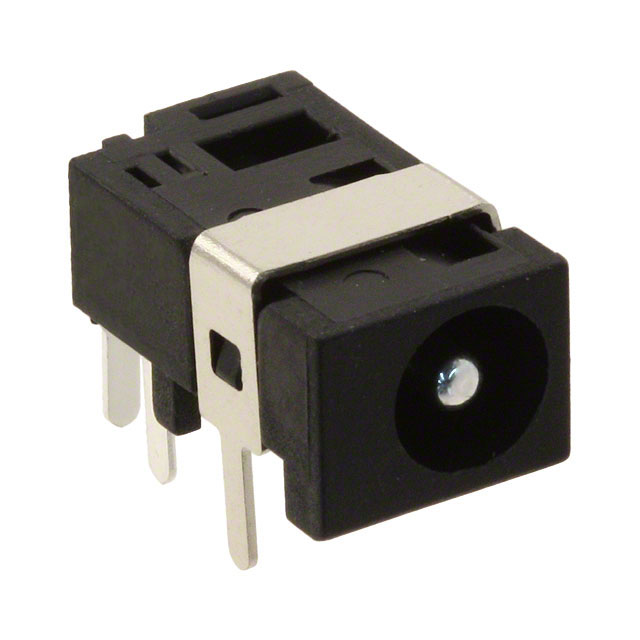

SAME SKY 套管 - 电源连接器 PJ-045H

PJ-045H概述

    电子元器件产品技术手册:DC电源插座PJ-045H

    1. 产品简介


    PJ-045H是一款直流电源插座,主要用于电子设备的电源接口。该产品具有高电流承载能力,适用于各种消费电子产品、工业设备和通信设备等。

    2. 技术参数


    | 参数 | 规格描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定输入电压 24 Vdc |
    | 额定输入电流 5.0 A |
    | 接触电阻 | 终端和配对插头之间 | 50 | 30 mΩ |
    终端在闭路状态时 | 30 mΩ |
    | 绝缘电阻 | 500 Vdc 电压下 100 | MΩ |
    | 耐压强度(50/60Hz) | 1分钟耐受电压 500 | Vac |
    | 插入/拔出力 0.3 | 3 kg |
    | 端子强度 | 向任意方向施加10秒 500 | g |
    | 工作温度范围 -25 85 | °C |
    | 寿命 5,000 次 |
    | 阻燃等级 | UL94V-0
    | RoHS符合性 是 |

    3. 产品特点和优势


    - 高电流承载能力:PJ-045H能承受高达5A的电流,适合需要较大电流的设备。
    - 屏蔽设计:采用屏蔽结构,有效防止电磁干扰,保证信号传输的稳定性和可靠性。
    - 耐用性强:经过严格的机械测试,使用寿命长达5,000次插入/拔出,适用于频繁使用的场景。
    - 兼容性强:提供多种焊接工艺,适应不同生产需求。
    - 环保材料:通过RoHS认证,确保产品安全环保。

    4. 应用案例和使用建议


    应用案例:PJ-045H广泛应用于各种消费电子设备,如便携式音频设备、手持游戏机和智能手环等。此外,在工业设备和通信设备中也有广泛应用。
    使用建议:在设计电路板时,确保插座周围的焊盘尺寸和布局正确,避免短路。在焊接过程中,严格控制焊接温度,以保证良好的焊锡效果。此外,定期清洁插座,避免积尘影响接触性能。

    5. 兼容性和支持


    PJ-045H与大多数标准焊接工艺兼容,易于集成到现有的生产流程中。厂商提供了丰富的技术支持和售后保障,确保用户能够快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座接触不良 | 清洁插座和插头连接部分,检查接触点是否有损坏 |
    | 插入/拔出困难 | 检查安装孔尺寸是否正确,确保插头和插座匹配 |
    | 焊接后出现虚焊 | 重新焊接,确保焊接温度和时间符合要求 |

    7. 总结和推荐


    PJ-045H作为一款高品质的直流电源插座,具有出色的电流承载能力和稳定的性能表现。其屏蔽设计和耐用性使其成为众多应用领域的理想选择。对于需要高可靠性的应用,我们强烈推荐使用PJ-045H。
    希望以上内容能够帮助您更好地了解和使用PJ-045H。如果您有任何疑问或需要进一步的支持,请随时联系我们的技术支持团队。

PJ-045H参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

PJ-045H厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

PJ-045H数据手册

厂牌 PDF简要描述 下载
SAME SKY 套管 - 电源连接器 SAME SKY PJ-045H PJ-045H数据手册

PJ-045H封装设计

查看详情并下载
Symbol
Footprint
3D Model
