PJ-051A

产品分类: 套管 - 电源连接器
厂牌: SAME SKY
产品描述:
供应商型号: PJ-051A
供应商: 国内现货
标准整包数: 5
SAME SKY 套管 - 电源连接器 PJ-051A

PJ-051A概述

    # DC Power Jack PJ-051A 技术手册

    产品简介


    概述

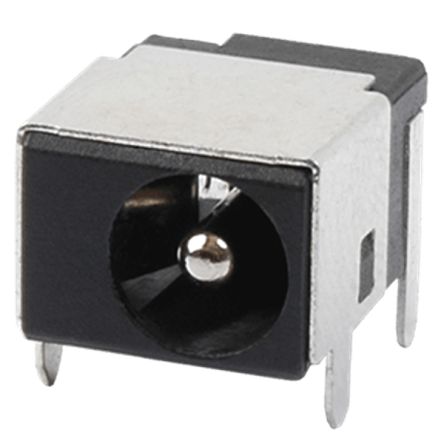

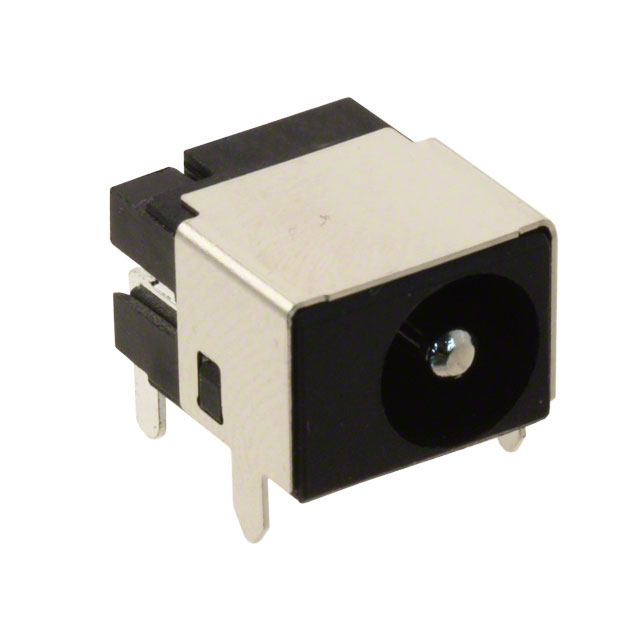

    PJ-051A 是一款直流电源插孔(DC POWER JACK),设计用于提供可靠的直流电源连接。该产品广泛应用于各种电子设备中,如手持设备、便携式仪器和工业控制装置等。
    主要功能
    - 提供2.0 mm 中心针连接
    - 支持高达2.5 A 的电流
    - 右角安装方式
    - 通过通孔安装
    - 屏蔽设计
    - 低轮廓结构

    技术参数


    | 参数 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定输入电压 | 24 | Vdc |
    | 额定输入电流 | 2.5 | A |
    | 接触电阻 | 在终端与匹配插头之间 | 50 30 | mΩ |
    | 绝缘电阻 | 在500 Vdc时 | 100 MΩ |
    | 耐压 | 在50/60Hz 下持续1分钟 500 | Vac |
    | 插入/拔出力 0.3 3 | kg |
    | 工作温度范围 -25 85 | °C |
    | 寿命 | 5,000 | 次 |
    | 阻燃等级 | UL94V-0
    | RoHS认证 是 |

    产品特点和优势


    独特功能
    - 屏蔽设计:减少电磁干扰,确保稳定传输。
    - 低轮廓结构:适合空间有限的应用场景。
    - 高可靠性:支持高达2.5 A 的电流,适用于多种设备。
    - 长寿命:额定5,000次插拔循环。
    市场竞争力
    PJ-051A凭借其独特的屏蔽设计、低轮廓结构和高可靠性,在同类产品中具有显著的竞争优势。其广泛的电流支持范围使其适用于多种不同的应用场景。

    应用案例和使用建议


    应用场景
    PJ-051A广泛应用于手持设备、便携式仪器和工业控制装置等。它特别适用于需要高频插拔且对电磁干扰敏感的应用场合。
    使用建议
    - 电路布局:确保正确的PCB布局以确保插孔与电路板之间的可靠连接。
    - 安装角度:由于是右角安装,需注意实际安装位置是否符合要求。
    - 环境适应性:考虑到工作温度范围为-25°C至85°C,适合多种工作环境。

    兼容性和支持


    兼容性
    PJ-051A与其他标准DC电源插头兼容,可方便替换其他品牌的产品。
    厂商支持
    制造商Same Sky提供一年的有限保修,并及时更新产品信息和技术支持文档。如果遇到任何问题,可访问官方网站获取详细信息。

    常见问题与解决方案


    常见问题及解决办法
    1. 接触电阻过高
    - 解决办法:检查连接是否稳固,重新焊接终端。

    2. 插入/拔出力异常
    - 解决办法:确认插头是否正确插入,避免强行插入导致损坏。

    3. 工作温度范围内的性能不稳定
    - 解决办法:确保周围环境温度在-25°C至85°C范围内,避免过热或过冷操作。

    总结和推荐


    产品评价
    PJ-051A在设计和功能上均表现出色,特别适合需要高可靠性的应用场景。其稳定的性能、良好的兼容性和优质的售后服务使其成为市场上值得信赖的选择。
    推荐使用
    综上所述,PJ-051A是一款高品质的直流电源插孔,推荐用于各类需要稳定直流电源连接的电子设备中。如果您正在寻找可靠且高效的直流电源解决方案,PJ-051A将是您的理想选择。

PJ-051A参数

参数
长*宽*高 10.1mm(长度)*5.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 袋装

PJ-051A厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

PJ-051A数据手册

厂牌 PDF简要描述 下载
SAME SKY 套管 - 电源连接器 SAME SKY PJ-051A PJ-051A数据手册

PJ-051A封装设计

查看详情并下载
Symbol
Footprint
3D Model
