UJ2-MIBH-G-SMT-TR

产品分类: USB/DVI/HDMI 连接器
厂牌: SAME SKY
产品描述: 5V(AC),5V(DC) USB-micro B USB 2.0 1 5 插头 水平安装,贴片安装
供应商型号: UJ2-MIBH-G-SMT-TR
供应商: Master
标准整包数: 1000
SAME SKY USB/DVI/HDMI 连接器 UJ2-MIBH-G-SMT-TR

UJ2-MIBH-G-SMT-TR概述


    产品简介

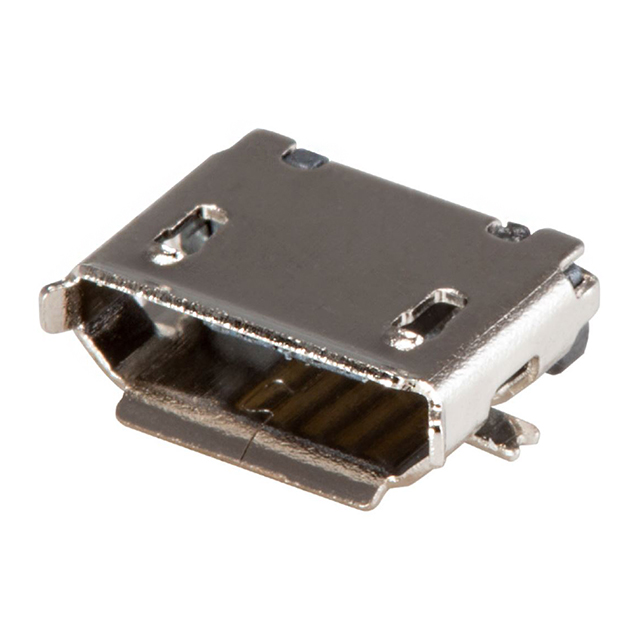

    UJ2-MIBH-G-SMT-TR 是一款微型B型USB插座,广泛应用于各种电子设备中。这款USB插座采用水平安装方式,能够通过表面贴装技术(SMT)方便快捷地集成到电路板上。作为符合USB 2.0标准的产品,UJ2-MIBH-G-SMT-TR 可以为用户提供可靠的连接解决方案,适用于多种消费电子产品、通信设备及工业控制系统。

    技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | USB标准 USB 2.0
    | 额定输入电压 5 Vdc/Vac
    | 额定输入电流(电源触点) | 用于针脚1和5 | 0.5 A
    | 额定输入电流(信号触点) | 用于针脚2、3、4 | 1.8 A
    | 触点电阻 | 在端子和配套插头之间测量 | 50 mΩ
    | 绝缘电阻 | 在500 Vdc下测量相邻触点或接地之间 | 1,000 MΩ
    | 耐压强度 | 在相邻触点或接地之间保持1分钟 | 100 Vac
    | 插入力 | 插入速度为12.5mm/min | 35 N
    | 拔出力 | 拔出速度为12.5mm/min | 8 N
    | 使用寿命 | 周期数 | 3,000 cycles
    | 工作温度范围 -30 | 85 | °C
    | 存储温度范围 -40 | 85 | °C
    | 阻燃等级 | UL94V-0
    | RoHS符合性 | 是

    产品特点和优势


    UJ2-MIBH-G-SMT-TR USB插座的主要特点如下:
    1. 标准化设计:遵循USB 2.0标准,确保与众多设备的兼容性。
    2. 可靠性高:通过严格的绝缘测试和电压耐受测试,保证在复杂环境下也能稳定工作。
    3. 易于安装:支持表面贴装技术,方便集成到电路板上。
    4. 环境适应性强:宽泛的工作和存储温度范围,适合不同应用场景。
    这些特点使其成为各种电子设备的理想选择,在耐用性、可靠性方面具有显著优势,市场竞争力强。

    应用案例和使用建议


    应用案例
    1. 便携式设备:如手机、平板电脑等需要USB接口的便携设备。
    2. 工业控制:工业自动化系统中的数据传输和设备管理。
    3. 通信设备:路由器、交换机等通信设备的USB接口。
    使用建议
    1. 环境适应性:在极端环境中使用时,需考虑适当的保护措施,以避免接触不良或损坏。
    2. 焊接工艺:建议在开箱后72小时内进行焊接,并确保温度不超过30°C且相对湿度低于60%。
    3. 电路布局:参照推荐的电路板布局图,确保良好的电气性能和机械稳定性。

    兼容性和支持


    UJ2-MIBH-G-SMT-TR USB插座符合USB 2.0标准,具有广泛的兼容性。制造商CUI Devices提供全面的技术支持和维护服务,包括一年有限保修,以及随时可能进行的产品改进和更新。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 确保焊接质量良好,使用合适的工具和方法插拔插头。 |
    | 连接不稳定 | 检查电路板上的焊接点是否有虚焊或短路。 |
    | 接触电阻过高 | 清洁触点,确保无污物或腐蚀。 |
    | 无法识别USB设备 | 检查设备设置,确保正确安装驱动程序。 |

    总结和推荐


    总体而言,UJ2-MIBH-G-SMT-TR USB插座以其卓越的可靠性和广泛的应用领域,在市场上具有较强的竞争力。其标准化设计和广泛的兼容性使其成为众多电子设备的理想选择。我们强烈推荐此产品给需要高性能USB连接解决方案的设计工程师和终端用户。

UJ2-MIBH-G-SMT-TR参数

参数
触头数量 5
类型 USB-micro B
公母头 插头
规格 USB 2.0
额定电压 5V(AC),5V(DC)
端口数 1
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装
