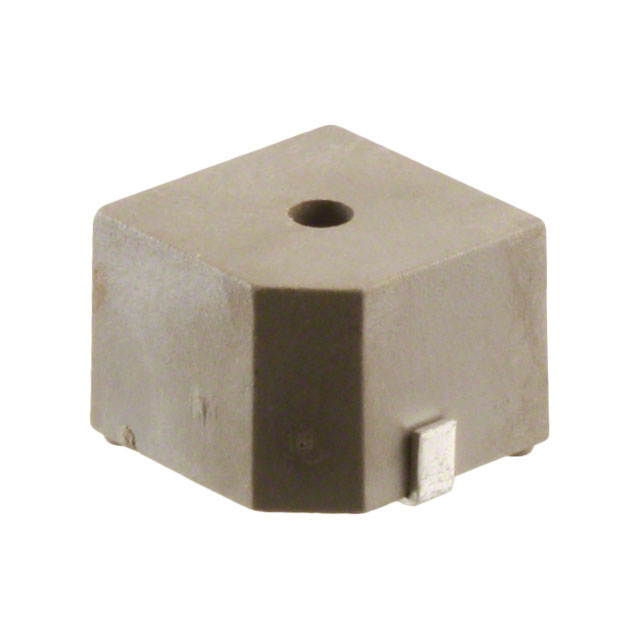

CT-1205C-SMT-TR

产品分类: 蜂鸣器
厂牌: SAME SKY
产品描述: 4V~7V 90dB @ 5V,10cm 焊盘 2.4kHz 贴片安装 12.8mm*12.8mm*10mm
供应商型号: UA-CT-1205C-SMT-TR
供应商: 海外现货
标准整包数: 320

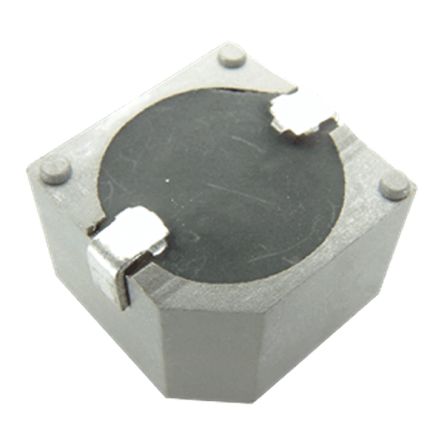

SAME SKY 蜂鸣器 CT-1205C-SMT-TR

CT-1205C-SMT-TR概述

    CUI Devices CT-1205C-SMT-TR 磁电式蜂鸣器转换器

    1. 产品简介


    型号: CT-1205C-SMT-TR
    描述: 磁电式蜂鸣器转换器
    该磁电式蜂鸣器转换器适用于需要高声压级且体积小巧的应用场景。它广泛应用于家电、工业设备、医疗仪器等领域,能够提供清晰且稳定的音频输出。

    2. 技术参数


    - 额定电压: 5.0 Vdc
    - 工作电压范围: 4.0 ~ 7.0 Vdc
    - 电流消耗: 30 mA
    - 额定频率: 2,250 ~ 2,550 Hz
    - 声压级(10 cm, A-weighted, 额定电压): 90 ~ 94 dBA
    - 尺寸: 12.8 x 12.8 x 10.0 mm
    - 重量: 2.0 g
    - 材料: PPS (S-206)
    - 终端: SMT型(锡镀层)
    - 工作温度范围: -30°C ~ 70°C
    - 存储温度范围: -40°C ~ 85°C
    - RoHS符合性: 是

    3. 产品特点和优势


    - 高声压级: 能够在远距离发出清晰的声音。
    - 可清洗: 材料防水性能良好,易于清洁。
    - 内部驱动: 不需要外部驱动电路,简化设计。

    4. 应用案例和使用建议


    - 应用场景: 家电、工业设备、医疗仪器中的声音报警和指示。
    - 使用建议: 建议在额定电压范围内使用,以保证最佳性能。可以参考推荐的PCB布局图来设计电路板,以确保良好的电气连接和散热效果。

    5. 兼容性和支持


    - 兼容性: 该蜂鸣器适配SMT焊接,支持大多数标准PCB组装流程。
    - 厂商支持: CUI Devices提供一年有限保修,详细保修信息可在官网查询。同时,公司保留随时更改产品细节的权利。

    6. 常见问题与解决方案


    - 问题1: 声音不够响亮
    - 解决方法: 检查工作电压是否达到额定值,确认信号源稳定。
    - 问题2: 无法正常启动
    - 解决方法: 确认接线正确,检查电源及信号线路是否正常。

    7. 总结和推荐


    该磁电式蜂鸣器转换器具备高声压级、易清洗、内部驱动等优势,非常适合在各种需要音频输出的应用中使用。其紧凑的设计和优良的防水性能使其成为众多设备的理想选择。强烈推荐在相关应用场景中采用这款产品。

CT-1205C-SMT-TR参数

参数
阻抗 -
端接类型 焊盘
工作电压 4V~7V
声压级 90dB @ 5V,10cm
频率 2.4kHz
长*宽*高 12.8mm*12.8mm*10mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CT-1205C-SMT-TR厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

CT-1205C-SMT-TR数据手册

厂牌 PDF简要描述 下载
SAME SKY 蜂鸣器 SAME SKY CT-1205C-SMT-TR CT-1205C-SMT-TR数据手册

CT-1205C-SMT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1280+ $ 1.8 ¥ 15.084
20160+ $ 1.625 ¥ 13.6175
50240+ $ 1.525 ¥ 12.7795
库存: 14080
起订量: 1280 增量: 320
