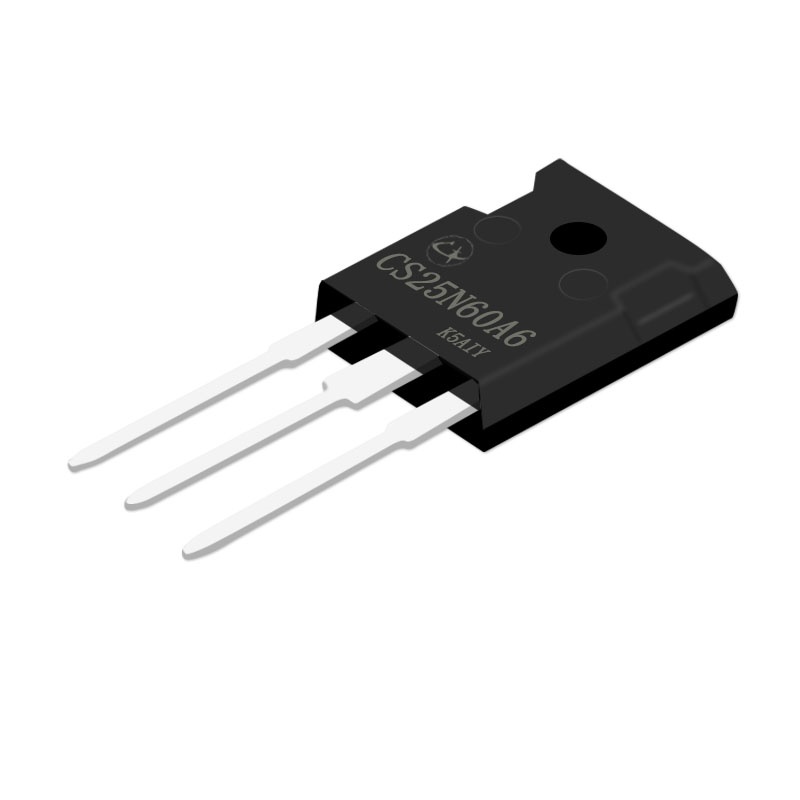

CS25N60A6

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: CS25N60A6 TO-247
供应商: 云汉优选
标准整包数: 10
LX MICRO/广东凌讯微 场效应管(MOSFET) CS25N60A6

CS25N60A6概述

    # CS25N60A N-Channel Enhancement Mode Power MOSFET 技术手册

    产品简介


    基本介绍
    CS25N60A 是一款高性能的 N-Channel Enhancement Mode 功率 MOSFET(金属氧化物半导体场效应晶体管),适用于各种高功率应用。该器件具有低导通电阻、快速开关特性和低栅极电荷,使其在开关电源、适配器和充电器中表现出色。
    主要功能
    - 快速开关:支持高速开关操作,提高能效。
    - 低导通电阻:RDS(on)=0.31Ω(@VGS=10V),降低功耗和发热。
    - 低栅极电荷:QG=122nC,减少驱动能耗。
    - 通过单脉冲雪崩能量测试,确保高可靠性。
    应用领域
    - 开关电源电路:适配器、充电器。
    - 高频逆变器:太阳能逆变器、不间断电源。
    - 电机控制:电动工具、机器人等。

    技术参数


    | 参数 | 最大值 | 典型值 | 单位 |

    | 漏源电压 | 600 V |
    | 栅源电压 | ±30 V |
    | 持续漏电流 | 25 A |
    | 脉冲漏电流 | 100 A |
    | 功率耗散 | 120 W |
    | 单脉冲雪崩能量 | 2630 mJ |
    | 工作温度范围 | -55 至 +150 °C |
    | 热阻(结到外壳)| 1.04 °C/W |
    | 热阻(结到环境)| 40 °C/W |

    产品特点和优势


    独特功能和优势
    - 高可靠性:通过严格的单脉冲雪崩能量测试,确保在极端条件下的可靠运行。
    - 高效节能:低导通电阻和快速开关特性显著降低了损耗,提高了系统的能效。
    - 易于驱动:低栅极电荷使得驱动更加简单,减少了控制电路的复杂性。
    - 机械坚固:采用模具塑料封装,UL阻燃等级达到94V-0,符合RoHS标准。

    应用案例和使用建议


    实际使用场景
    - 在适配器和充电器中作为开关管,提高能效和可靠性。
    - 在高频逆变器中,配合其他电子元件实现高效能的电源转换。
    - 在电机控制电路中,实现精确的电机控制和保护。
    使用建议
    - 散热设计:由于导通电阻低,器件在大电流下工作时会产生较多热量,需要良好的散热措施,如安装散热片。
    - 驱动电路:使用简单的门极驱动电路即可满足需求,避免复杂的门极驱动设计。
    - 注意保护:避免工作温度超过规定的范围,特别是峰值温度,以免影响性能和寿命。

    兼容性和支持


    - 该产品兼容主流的开关电源电路和充电器设计。
    - 厂商提供详细的使用说明书和技术支持服务,帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    问题一:器件过热
    解决方案:增加散热片或者风扇以增强散热效果,确保工作温度在规定范围内。
    问题二:栅极损坏
    解决方案:使用合适的驱动电路,确保驱动电压在允许范围内,避免电压过高导致栅极损坏。
    问题三:驱动电流不足
    解决方案:检查驱动电路,确保提供足够的驱动电流,以满足器件的要求。

    总结和推荐


    综合评估
    CS25N60A N-Channel Enhancement Mode Power MOSFET 以其低导通电阻、快速开关特性以及高可靠性,在开关电源、适配器和充电器中表现出色。其高效的性能和易于集成的特点,使其成为众多应用场景的理想选择。
    推荐结论
    强烈推荐 CS25N60A 用于各种高功率和高效率的应用场合。对于追求高效能和高可靠性的用户来说,它是一个值得信赖的选择。

CS25N60A6参数

参数
Vgs-栅源极电压 -
Vds-漏源极击穿电压 -
Vgs(th)-栅源极阈值电压 -
配置 -
Id-连续漏极电流 -
FET类型 -
通道数量 -
最大功率耗散 -
栅极电荷 -
Rds(On)-漏源导通电阻 -
Ciss-不同 Vds 时的输入最大电容 -
通用封装 TO-247

CS25N60A6厂商介绍

LX MICRO公司是一家领先的微电子技术解决方案提供商,专注于为全球客户提供高性能的微电子产品和服务。公司主营产品包括集成电路(IC)、微控制器(MCU)、传感器、存储器等,广泛应用于工业自动化、消费电子、汽车电子、医疗设备、通信技术等多个领域。

LX MICRO的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,以保持技术领先优势。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 快速响应:高效的供应链管理,确保快速响应客户需求,缩短交货周期。
5. 客户支持:专业的技术支持团队,为客户提供全方位的技术支持和售后服务。

CS25N60A6数据手册

厂牌 PDF简要描述 下载
LX MICRO/广东凌讯微 场效应管(MOSFET) LX MICRO/广东凌讯微 CS25N60A6 CS25N60A6数据手册

CS25N60A6封装设计

查看详情并下载
Symbol
Footprint
3D Model
