0HEV050.ZXP2Y

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 275V 275V Cartridge 50A 底座安装 38.9mm(长度)
供应商型号: ZT-0HEV050.ZXP2Y
供应商: 海外现货
标准整包数: 1

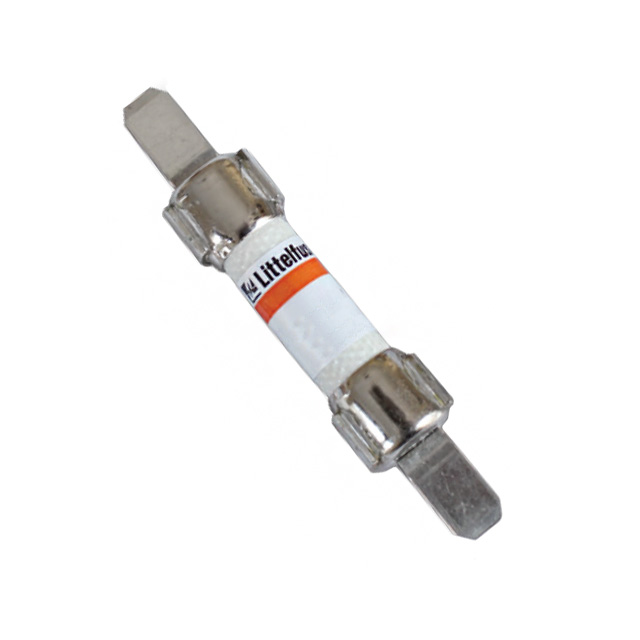

LITTELFUSE 熔断保险丝 0HEV050.ZXP2Y

0HEV050.ZXP2Y概述

    Littelfuse Low Current High Voltage 50A Fuse 技术手册解析

    产品简介


    Littelfuse 的低电流高电压50A熔断器是专为保护电动和混合动力电动汽车的高压辅助电路而设计的。该系列熔断器广泛应用于电动车(EV)和混合动力车(HEV)中,确保电路的安全稳定运行。

    技术参数


    - 额定电压: 275 VAC
    - 开断能力: 10,000A @ 275 VAC
    - 工作温度范围: -40˚C 到 +125˚C
    - 时间-电流特性:
    - 100%额定电流下100小时不动作
    - 110%额定电流下4小时不动作
    - 200%额定电流下0.5秒到100秒之间动作
    - 300%额定电流下0.1秒到15秒之间动作
    - 500%额定电流下0.05秒到1秒之间动作
    - 典型冷电阻: 1.2 mΩ
    - 最大电压降: 200 mV @ 100% IR
    - 典型电压降: 57 mV @ 70% IR

    产品特点和优势


    1. 高可靠性: 能够在极端环境下(如-40°C至+125°C)正常工作,确保电路安全。
    2. 大电流处理能力: 开断能力达到10,000A @ 275 VAC,有效保护电路免受短路等故障的影响。
    3. 适应性强: 时间-电流特性多样,适用于多种工作条件。
    4. 低电阻: 典型冷电阻仅为1.2 mΩ,保证了较低的能量损耗。
    5. 高电压耐受性: 额定电压为275 VAC,适用于高压电路保护。

    应用案例和使用建议


    1. 电动和混合动力汽车: 在电动和混合动力车辆中,LC HEV 熔断器用于保护高压辅助电路,如电池管理系统(BMS)、充电系统和电机驱动电路。
    2. 使用建议:
    - 安装位置: 确保熔断器安装在散热良好的位置,以避免过热。
    - 环境适应: 在极端温度条件下使用时,应考虑额外的散热措施。
    - 定期检查: 定期检查熔断器的状态,及时更换已损坏或达到使用寿命的熔断器。

    兼容性和支持


    该系列熔断器提供了多种封装选项,包括螺栓固定(ISO)、插片式、印刷电路板贴装等,方便与各种电路板进行适配。Littelfuse 提供详细的产品文档和技术支持,以帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    1. 熔断器频繁熔断:
    - 问题: 熔断器在正常使用过程中频繁熔断。
    - 解决办法: 检查电路是否存在过载或短路问题,确保电路符合额定电流要求。
    2. 熔断器温度过高:
    - 问题: 熔断器在使用过程中温度升高异常。
    - 解决办法: 检查熔断器的安装位置是否良好散热,避免过热情况发生。
    3. 电压降偏高:
    - 问题: 测量到的电压降高于预期值。
    - 解决办法: 确认熔断器的实际电流是否超过了其额定值,或者检查连接线的电阻是否过大。

    总结和推荐


    总体而言,Littelfuse 的低电流高电压50A熔断器是一款高性能的电路保护元件,适用于电动车和混合动力汽车中的高压电路保护。其具备高可靠性和广泛的适用性,能够满足严格的工业标准和应用需求。因此,对于需要高压电路保护的应用场合,强烈推荐使用这款熔断器。

0HEV050.ZXP2Y参数

参数
熔断 I²t -
额定电流 50A
熔断电流 -
额定电压-AC 275V
额定电压-DC 275V
熔断特性 -
保险丝类型 Cartridge
长*宽*高 38.9mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0HEV050.ZXP2Y厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0HEV050.ZXP2Y数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0HEV050.ZXP2Y 0HEV050.ZXP2Y数据手册

0HEV050.ZXP2Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
