V10P17AUTO

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 27V 1.5KA 1 24.3V 297V 20V 17V 6.5J 3.9nF@1MHz 通孔安装
供应商型号: CGC-V10P17AUTO
供应商: 海外现货
标准整包数: 1

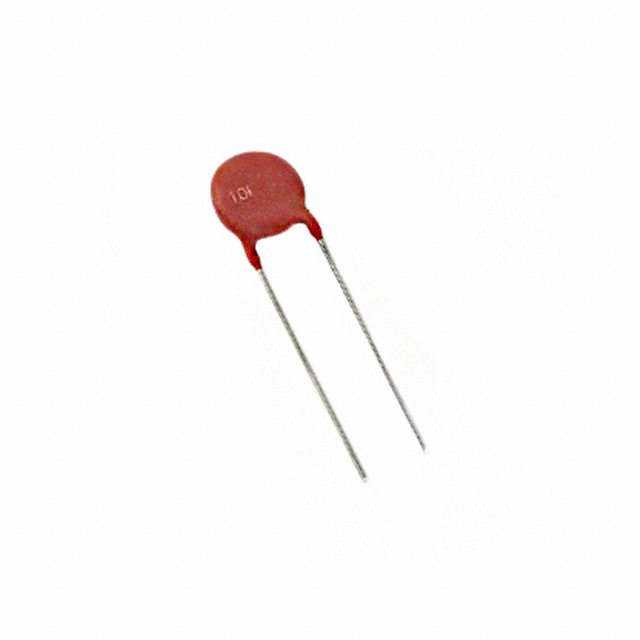

LITTELFUSE 压敏电阻 V10P17AUTO

V10P17AUTO概述

    AUMOV® Varistor Series 技术手册

    产品简介


    AUMOV® Varistor 系列是金属氧化物压敏电阻(MOV)的一种,专为汽车应用设计,如负载抛放、启动冲击和瞬态过电压保护。该系列适用于需要高性能瞬态电压抑制的应用,广泛应用于车身电子系统、动力总成系统、电动汽车车载充电器等领域。

    技术参数


    - 持续电压
    - 交流电压范围:14V 至 625V RMS
    - 直流电压范围:16V 至 825V DC
    - 瞬态电流(8/20 微秒波形)
    - 最大非重复浪涌电流:400A 至 10,000A
    - 能量吸收能力(2毫秒波形)
    - 最大非重复能量能力:1.0J 至 140J
    - 工作温度范围
    - 环氧涂层:-40°C 至 +85°C
    - 酚醛和硅胶涂层:-40°C 至 +125°C
    - 存储温度范围
    - 环氧涂层:-40°C 至 +125°C
    - 酚醛和硅胶涂层:-40°C 至 +150°C
    - 温度系数(指定测试电流下的钳位电压温度系数)
    - <0.01% / °C

    产品特点和优势


    - 高峰值浪涌电流额定值:最高可达10kA(8/20微秒脉冲)
    - 宽工作电压范围:交流电压范围为14VAC至625VAC,直流电压范围为16VDC至825VDC
    - 五种尺寸:5mm、7mm、10mm、14mm 和 20mm
    - 高能吸收能力:尤其适用于汽车负载抛放和启动冲击
    - 无铅、无卤素、RoHS合规

    应用案例和使用建议


    AUMOV® Varistor 系列在以下应用中表现出色:
    - 车身电子系统:用于保护各种传感器和控制单元
    - 动力总成系统:保护发动机和其他关键部件
    - 电动汽车车载充电器:用于防止电源波动对充电系统的损坏
    - 汽车控制模块保护:防止瞬态电压冲击
    使用建议:
    1. 正确选型:根据具体应用场景选择合适的尺寸和电压等级。
    2. 安装位置:将MOV安装在靠近负载或敏感电子设备的位置,以最大限度地发挥保护效果。
    3. 定期检查:确保MOV在工作温度范围内正常运行,定期检查并更换老化或损坏的MOV。

    兼容性和支持


    - 兼容性:AUMOV® Varistor 系列与各种标准连接器和电气设备兼容。
    - 支持:制造商提供详尽的技术文档和支持服务,帮助客户进行设计和维护。

    常见问题与解决方案


    - 问题1:电压偏离原始规格
    - 解决方案:若电压偏离超过±10%,请确认是否超出了额定工作条件,必要时重新校准。
    - 问题2:能量吸收能力不足
    - 解决方案:选择更高能量吸收能力的型号,或增加MOV的数量以分散冲击能量。
    - 问题3:温度过高
    - 解决方案:确保MOV工作在推荐的温度范围内,可考虑外部散热措施。

    总结和推荐


    AUMOV® Varistor 系列以其出色的瞬态电压抑制能力和广泛的适用范围,成为汽车电子领域的优选产品。其高性能、稳定可靠和符合环保标准的特点,使其在市场上具有很强的竞争力。强烈推荐在汽车应用中使用此系列产品,以获得最佳的保护效果。

V10P17AUTO参数

参数
压敏电压 27V
能量 6.5J
电路数 1
最大直流电压 20V
最大压敏电压 297V
浪涌电流 1.5KA
最小压敏电压 24.3V
不同频率时的电容 3.9nF@1MHz
最大交流电压 17V
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

V10P17AUTO厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V10P17AUTO数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V10P17AUTO V10P17AUTO数据手册

V10P17AUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
