505YG7K

产品分类: 温度传感器
厂牌: LITTELFUSE
产品描述: NTC Thermistor
供应商型号: 803-505YG7K
供应商: Mouser
标准整包数: 1
LITTELFUSE 温度传感器 505YG7K

505YG7K概述

    文章:Littelfuse 玻璃封装热敏电阻技术手册

    1. 产品简介

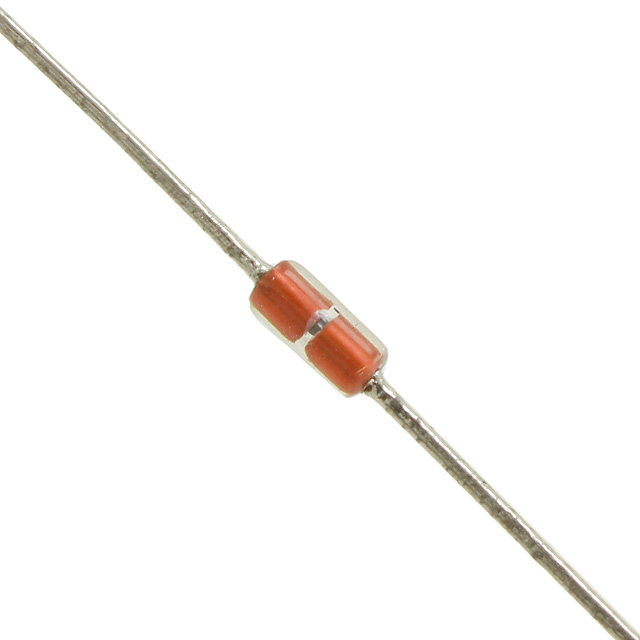

    Littelfuse 的玻璃封装热敏电阻采用高稳定性芯片制造,通过玻璃密封封装(DO-35二极管样式)形成,具备出色的长期可靠性和稳定性,即使在恶劣的环境或热条件下也能正常工作。其统一尺寸和轴向引线配置使其特别适合自动插入设备使用。这些热敏电阻广泛应用于各种电子产品中,如温度监测、温度控制和电路保护等。

    2. 技术参数


    以下为几种常见型号的技术规格:
    | 型号 | 阻值(Ω @ 25°C) | 电阻容差 (%) | R-T 曲线 | 温度系数 (%/°C @ 25°C) | Beta (K) 0-50°C | Beta (K) 25-85°C | 消散常数 (mW/°C) | 热时间常数 (秒) | 工作温度范围 (°C) |
    ||
    | 501BG1J | 500 | ±5 | B | -3.31 | 2941 | - | 0.5 | 5 | -55 to +220 |
    | 102BG1K | 1000 | ±10 | B | -3.31 | 2941 | - | 0.5 | 8 | -55 to +220 |
    | 102EG1K | 1000 | ±10 | E | -3.67 | 3263 | - | 0.5 | 8 | -55 to +220 |
    | 102PS1G | 1000 | ±2 | PTC | - | - | - | 1 | 8 | -55 to +150 |

    3. 产品特点和优势


    Littelfuse 玻璃封装热敏电阻具有以下显著特点和优势:
    - 高温耐受性:能够在高达 +300°C 的温度下工作。
    - 密封性:玻璃封装确保了卓越的防潮性和长期可靠性。
    - 低成本:相比其他同类产品,价格更具竞争力。
    - 长寿命稳定性:具备出色的长期稳定性和可靠性。
    - 高电压绝缘:提供了良好的高压绝缘性能。
    - 可定制化:提供特殊引脚形式、非标准阻值和公差。

    4. 应用案例和使用建议


    这些热敏电阻广泛应用于需要精确温度监测和控制的应用中,如:
    - 家电设备:冰箱、烤箱等家用电器中的温度控制系统。
    - 汽车工业:引擎冷却系统和空调系统的温度传感器。
    - 医疗设备:体温计和其他便携式医疗设备中的温度测量。
    使用建议:
    - 在选择型号时,应考虑具体应用场景的工作温度范围,选择合适温度系数的型号。
    - 使用过程中,确保热敏电阻周围环境稳定,避免极端温度变化对阻值稳定性的影响。
    - 考虑到不同型号有不同的热时间常数,对于响应速度要求较高的应用场合,建议选择热时间常数较小的型号。

    5. 兼容性和支持


    Littelfuse 提供多种包装选项,包括盘装(Tape and Reel),以满足不同生产需求。公司还提供全面的技术支持和售后服务,确保客户能够顺利地集成和使用这些热敏电阻。

    6. 常见问题与解决方案


    Q1:如何确定热敏电阻的阻值?
    - A1:通常在25°C下的阻值已经标示在产品型号中,具体请参阅技术手册。
    Q2:如果在高温环境下使用,应注意哪些事项?
    - A2:确保热敏电阻的最高工作温度不超过 +300°C,以保证长期稳定性。

    7. 总结和推荐


    综上所述,Littelfuse 的玻璃封装热敏电阻以其高可靠性、稳定的性能和宽广的工作温度范围,在多种应用中表现出色。特别适合于需要高精度温度监测和控制的场合。考虑到其成本效益和广泛的适用性,强烈推荐用于新项目的设计中。
    请注意,上述数据和技术参数是基于 Littelfuse 官方技术手册内容提取整理的,部分型号可能因市场需求而有所调整。建议在最终设计前参考最新的官方技术手册。

505YG7K参数

参数
温度阈值 -
精度 -
温度范围 -
长*宽*高 4.064mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

505YG7K厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

505YG7K数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 温度传感器 LITTELFUSE 505YG7K 505YG7K数据手册

505YG7K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.081 ¥ 9.1345
10+ $ 0.8855 ¥ 7.4825
100+ $ 0.8052 ¥ 6.8039
500+ $ 0.6793 ¥ 5.7403
1000+ $ 0.5616 ¥ 4.7455
2500+ $ 0.5141 ¥ 4.2233
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.13
直接购买
加入购物车
