V20E175P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 270V 10KA 1 243V 297V 225V 175V 135J 1.4nF@1MHz 通孔安装 26.5mm(高度)
供应商型号: 576-V20E175P
供应商: Mouser
标准整包数: 1

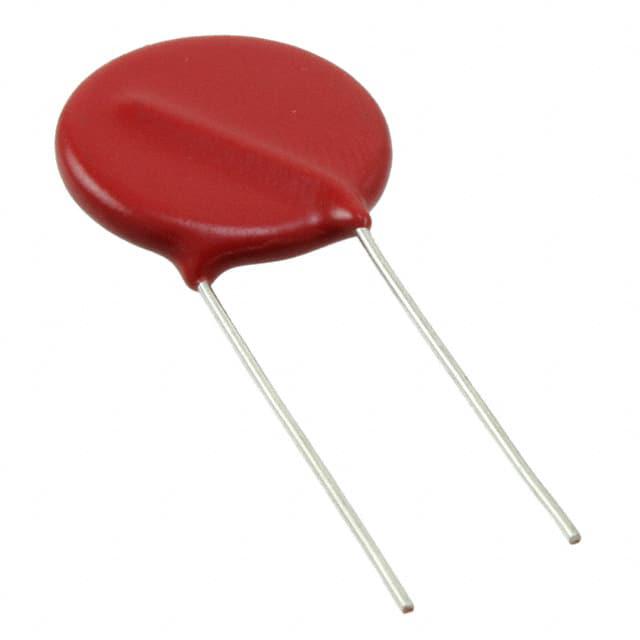

LITTELFUSE 压敏电阻 V20E175P

V20E175P概述

    UltraMOV® Varistor 系列:高能吸收与峰值电流处理的金属氧化物压敏电阻

    产品简介


    UltraMOV®金属氧化物压敏电阻(MOVs)系列是专为需要高峰值浪涌电流额定值和高能量吸收能力的应用而设计的。该系列产品主要用于交流线路电压应用,如浪涌保护装置(SPD)、不间断电源(UPS)、交流电源插头、交流电表等。这些设备还适用于其他需要电压钳位以处理来自雷击、感性负载切换或电容器组切换的高瞬态浪涌电流的产品。

    技术参数


    | 参数名称 | 规格描述 |

    | 工作电压范围 | 130VAC到625VAC |
    | 峰值脉冲电流(单次脉冲) | 8x20μs波形下的1,750A至10,000A |
    | 单次脉冲能量范围 | 2ms方波下12.5J至400J |
    | 工作温度范围(环氧封装) | -55°C至+85°C |
    | 工作温度范围(酚醛封装) | -55°C至+125°C |
    | 存储温度范围(环氧封装) | -55°C至+125°C |
    | 存储温度范围(酚醛封装) | -55°C至+150°C |
    | 高温系数 | 钳位电压温度系数 <0.01%/°C |
    | 高温系数 | 钳位电压温度系数 <0.01%/°C |
    | 高绝缘耐压能力 | 2500V |
    | 绝缘电阻 | 1000MΩ |

    产品特点和优势


    1. 无铅、无卤素且符合RoHS标准
    2. 高峰值浪涌电流额定值:高达10kA,单次8x20微秒脉冲(20mm型号)
    3. 标准操作电压范围:兼容常见的交流线电压(130VAC至625VAC)
    4. 最大待机电流:针对最大待机电流进行了表征(泄漏)
    5. 定制电压类型:提供多种定制电压选项
    6. 标准引脚间距和尺寸选择
    7. 高温操作范围:可达125°C(可选酚醛涂层)

    应用案例和使用建议


    应用案例:
    - 浪涌保护装置(SPD):用于保护设备免受雷击等瞬态电压的冲击。
    - 不间断电源(UPS):保护关键设备在停电时不受损坏。
    - 交流电源插头和电表:确保稳定供电并减少电涌影响。
    使用建议:
    - 正确选择电压等级:根据具体应用需求选择合适的电压等级,避免过电压导致的损坏。
    - 合理布局:在电路板上合理布置压敏电阻,避免热集中点,确保散热效果良好。
    - 测试验证:在实际应用前进行必要的测试,确保压敏电阻能够满足设计要求。

    兼容性和支持


    兼容性:
    - UltraMOV®系列的7mm、10mm、14mm和20mm型号在环氧封装条件下通过UL认证,并且10mm、14mm和20mm型号通过酚醛封装并通过了TUV认证。
    支持和服务:
    - Littelfuse公司提供全面的技术支持和售后服务,包括产品咨询、测试验证和故障诊断服务。请访问公司官网获取更多详细信息。

    常见问题与解决方案


    1. 问题:如何确定正确的电压等级?
    - 解决方案:根据实际应用需求选择合适的电压等级,可以通过查阅产品手册中的“Rating & Specifications”表格来确定。

    2. 问题:如何判断产品是否正常工作?
    - 解决方案:在安装前进行电气测试,检查是否有漏电现象,使用万用表检测是否存在异常情况。
    3. 问题:如何更换压敏电阻?
    - 解决方案:在更换压敏电阻时,确保电路断电,按制造商推荐的步骤进行拆卸和安装,确保接触良好且紧固。

    总结和推荐


    UltraMOV®系列金属氧化物压敏电阻凭借其卓越的性能参数和可靠性,非常适合应用于需要高能吸收和高电流处理的场合。这款产品的各项技术指标均达到了行业先进水平,广泛应用于交流电源线保护、工业设备保护等领域。对于需要高可靠性的应用场合,强烈推荐选用UltraMOV®系列压敏电阻。
    注:上述信息基于技术手册内容整理,具体应用请遵循制造商指南和标准规范。

V20E175P参数

参数
压敏电压 270V
最大压敏电压 297V
不同频率时的电容 1.4nF@1MHz
最小压敏电压 243V
最大交流电压 175V
最大直流电压 225V
浪涌电流 10KA
能量 135J
电路数 1
长*宽*高 26.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V20E175P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20E175P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20E175P V20E175P数据手册

V20E175P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.449 ¥ 12.2441
10+ $ 0.8947 ¥ 7.5602
25+ $ 0.7084 ¥ 5.986
100+ $ 0.5896 ¥ 4.9821
250+ $ 0.5141 ¥ 4.344
500+ $ 0.4622 ¥ 3.9059
1000+ $ 0.419 ¥ 3.5409
2500+ $ 0.3726 ¥ 3.1485
5000+ $ 0.3507 ¥ 2.9634
库存: 1520
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.24
直接购买
加入购物车
