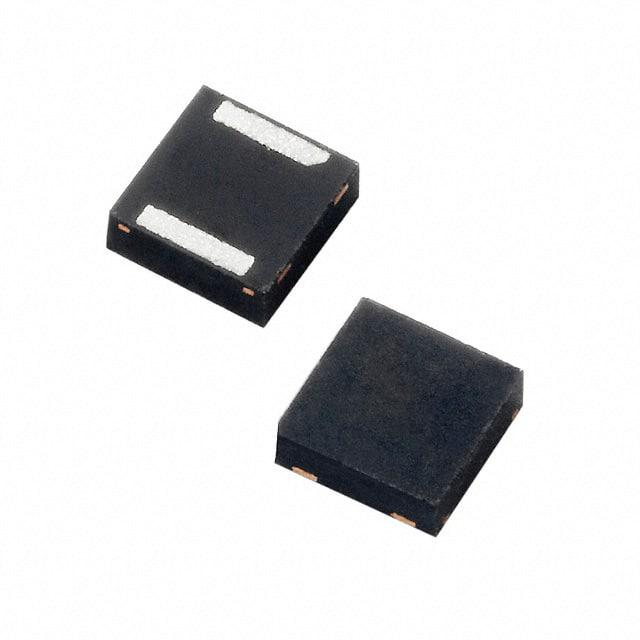

PLED6Q12

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 16V 6V TDFN-2 贴片安装 3mm(长度)*1mm(高度)
供应商型号: 576-PLED6Q12
供应商: Mouser
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 PLED6Q12

PLED6Q12概述

    PLED Open LED Protectors 技术手册解析

    产品简介


    PLED系列是Littelfuse公司生产的开放型LED保护器,适用于各类需要高可靠性的LED应用场合,例如户外照明(路灯、户外广告牌)、飞机跑道照明、路侧警示灯等。PLED系列提供了一个快速切换的旁路路径,当LED串中的某一个LED开路时,能确保其余的LED仍能正常工作。此系列产品可与3V正向电压特性的1瓦、2瓦和3瓦的LED兼容,支持表面贴装(SMD),封装形式有DO-214和Quad Flat Pak No-lead(QFN)两种。

    技术参数


    - 电气特性
    - 最大反向阻断电压(VDRM):从6V到33V不等
    - 最大钳位电压(VBR):从1.0V到2.5V不等
    - 最小钳位电流(ITH):100mA
    - 最大保持电流(IS):5mA
    - 最大开关速率(dV/dt):250V/μs
    - 温度特性
    - 工作温度范围(TJ):-40°C 到 +150°C
    - 存储温度范围(TS):-65°C 到 +150°C
    - 热阻(RθJA):DO-214:90°C/W;QFN:120°C/W

    产品特点和优势


    1. 快速切换:在瞬间反应时间内的保护能力,确保LED的稳定运行。
    2. 自动复位:经过电源循环后自动复位,无需人工干预。
    3. 多种封装选项:标准的DO-214封装和低轮廓的小尺寸QFN封装,适用于不同的应用需求。
    4. 工业环境适应性:符合PWM频率高达30kHz的应用要求。
    5. 环保认证:RoHS认证且无卤素材料,符合严格的环保标准。

    应用案例和使用建议


    PLED系列广泛应用于户外和恶劣环境下的LED照明系统。例如,在路灯中,若某个LED发生开路故障,保护器会及时跳过故障LED,使得其他部分继续工作。在使用PLED保护器时,建议遵循制造商的焊接参数进行回流焊接,以确保最佳性能。在布局时,应考虑散热设计,避免局部过热导致损坏。

    兼容性和支持


    PLED系列保护器与其他主流电子元器件及设备高度兼容。制造商提供了详尽的技术支持,包括安装指南、应用手册和FAQ等文档。对于常见的问题和解决方案,手册中也有所提及,如温度控制不当引起的性能下降问题。

    常见问题与解决方案


    - 问题:在高温环境下,PLED保护器出现异常现象。
    - 解决办法:确认使用合适的散热措施,并检查产品的工作温度范围是否满足应用需求。
    - 问题:焊接过程中出现不良焊点。
    - 解决办法:参考制造商提供的焊接参数表进行回流焊接,并检查焊料品质。

    总结和推荐


    总体而言,PLED系列具有高可靠性、快速响应和宽工作温度范围等优势,特别适合于室外和恶劣环境中的LED照明系统。其独特的自动复位功能和低功耗特性使其在市场上具有显著的竞争优势。我们强烈推荐在类似应用场景中采用此产品。然而,选择合适的型号时应注意应用的具体要求,确保最佳的使用效果。

PLED6Q12参数

参数
箝位电压 16V
击穿电压 6V
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
长*宽*高 3mm(长度)*1mm(高度)
通用封装 TDFN-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PLED6Q12厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PLED6Q12数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE PLED6Q12 PLED6Q12数据手册

PLED6Q12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7705 ¥ 6.5107
10+ $ 0.7602 ¥ 6.4233
100+ $ 0.5071 ¥ 4.285
500+ $ 0.4082 ¥ 3.4496
1000+ $ 0.3532 ¥ 2.9842
5000+ $ 0.2846 ¥ 2.4044
10000+ $ 0.2751 ¥ 2.3246
库存: 9285
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.51
