PLM6502

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-PLM6502
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 PLM6502

PLM6502概述


    产品简介

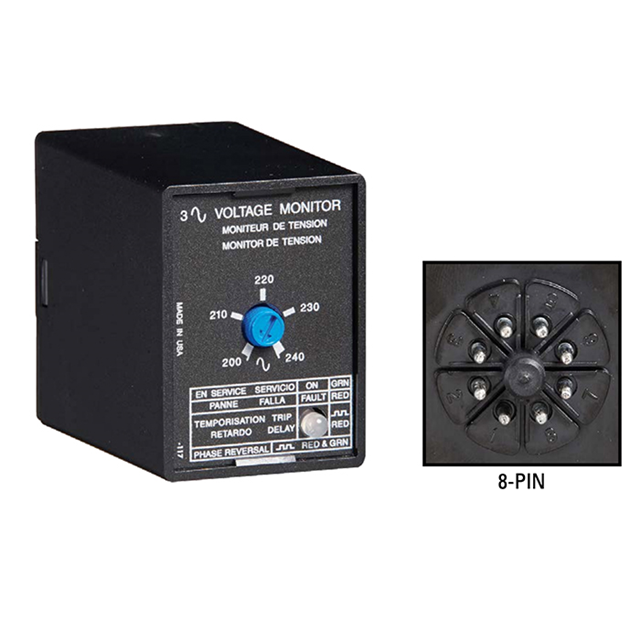

    PLM系列电压监测继电器是Littelfuse推出的一款三相电压监测设备,用于持续监测各相电压。它能够同时适用于三角形(Delta)系统和星型(Wye)系统,并且不需要连接中性线。该设备通过微控制器电路设计,提供欠压、电压不平衡、相位丢失和相序错误的保护。此外,在再生电压存在的情况下,设备也能保证可靠的保护。

    技术参数


    - 适用系统:三相电压监测,适用于三角形和星型系统
    - 电压范围:
    - 240VAC:200-240VAC
    - 380VAC:360-430VAC
    - 480VAC:400-480VAC
    - 频率范围:50/100 Hz
    - 低电压检测:88%-92%的调整后线电压
    - 电压不平衡检测:4%-8%(工厂固定值)
    - 相序错误响应时间:≤200 ms
    - 输出继电器形式:隔离型SPDT(单极双掷),额定10A@240VAC,277VAC最大;1/2马力@240VAC;1/4马力@120VAC
    - 功耗:约2W(240V单位),约3W(380V-480V单位)
    - 防护等级:符合IEEE C62.41-1991 Level B标准
    - 工作温度范围:操作/存储温度-40°C到60°C/-40°C到85°C
    - 重量:约125克

    产品特点和优势


    - 快速八脚插针安装:小巧的占地面积,可普遍安装,方便替换各种竞争对手型号。
    - 专有微控制器电路设计:实现对单相、低压、高压、电压不平衡、相序错误的连续监测。
    - LED诊断功能:快速视觉指示正常运行和故障状态。
    - 隔离型输出触点:允许控制交流电压下的负载。
    - 可调的额定电压设置点:便于为特定应用设置电压,以优化保护效果。
    - 简单三线连接:适用于三角形和星型系统,灵活性强。

    应用案例和使用建议


    应用案例:
    - 电梯控制系统:PLM系列电压监测继电器符合ASME A17.1规则210.6,适用于电梯、自动扶梯和移动步道的安全控制系统。
    - 电机和发电机:符合NEMA MG1 14:30、14:35标准,适用于电机和发电机的安全监控。
    使用建议:
    - 定期检查:确保所有三相接线正确无误,电压稳定。
    - 故障处理:如LED闪烁红灯,应检查接线、电压及相序。如果发现相序错误,可以交换任意两个线电压连接来纠正。

    兼容性和支持


    - 兼容性:与多种系统兼容,如电梯、自动扶梯、移动步道、电机和发电机。
    - 支持:提供配件如前面板安装套件、插座等。如有需求,可联系厂商定制产品。

    常见问题与解决方案


    - 问题1:PLM未能启动,LED亮红灯。
    - 解决办法:检查三相接线、电压和相序。如发现相序错误,可通过交换任意两个线电压连接来纠正。
    - 问题2:在电压不平衡时,设备无法正常运作。
    - 解决办法:调整电压设置点以适应具体应用需求。确保设备能准确检测并反应电压不平衡。

    总结和推荐


    PLM系列电压监测继电器是一款功能强大且全面的设备,特别适合应用于安全要求严格的环境,如电梯、自动扶梯和电机等。其显著特点是具备快速的故障检测能力和灵活的应用配置能力,加上详细的LED诊断功能和广泛的兼容性。总体来看,这款设备具有高可靠性、易用性和高性能的特点,因此强烈推荐给需要进行电压监测的专业人士和工程师们。

PLM6502参数

参数
安装方式 支架安装
零件状态 在售
包装方式 散装

PLM6502厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PLM6502数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE PLM6502 PLM6502数据手册

PLM6502封装设计

查看详情并下载
Symbol
Footprint
3D Model
