P6SMB68C

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 58.1V 双向 600W 6.6A 96.6V 61.2V SMB(DO-214AA) 贴片安装
供应商型号:
供应商:
标准整包数: 0

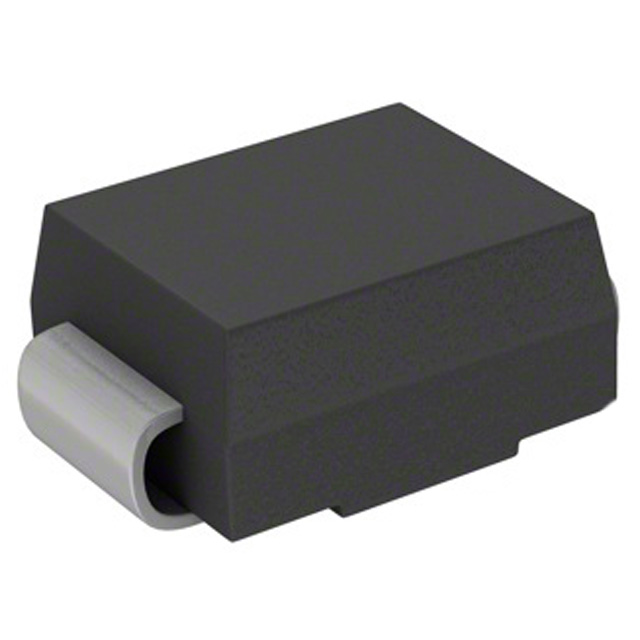

LITTELFUSE TVS二极管/ESD抑制器 P6SMB68C

P6SMB68C概述

    P6SMB系列瞬态电压抑制二极管技术手册

    1. 产品简介


    P6SMB系列瞬态电压抑制二极管(TVS)是专为保护敏感电子设备免受雷击和其他瞬态电压事件影响而设计的产品。这些二极管广泛应用于电信、计算机、工业及消费电子等领域的I/O接口、VCC总线及其他易损电路的保护。它们具备高可靠性,能够在极端环境下保持稳定的工作状态,从而确保系统正常运行。

    2. 技术参数


    - 峰值脉冲功率:在10/1000μs波形条件下,峰值脉冲功率可达600W,重复率0.01%。
    - 低电阻率:具有极低的增量浪涌电阻,使得其能够快速响应电压瞬变。
    - 热特性:最大瞬时正向电压为5.0V;最大工作温度范围为-65°C到150°C;最大存储温度范围为-65°C到175°C。
    - 电气特性:典型反向泄漏电流小于1μA(当VBR min>12V);最大瞬时正向电压为5.0V(仅限单向设备)。
    - 封装尺寸:符合JEDEC DO214AA标准,重量为0.093克,具体尺寸请参考下图。

    3. 产品特点和优势


    - 高效能:峰值脉冲功率高达600W,且具备优异的钳位能力,能够有效保护设备免受瞬态电压冲击。
    - 高可靠性:表面贴装设计占用空间小,低剖面封装使其易于安装;通过JEDEC JESD201A标准的细丝测试。
    - 安全保护:内置应力缓解结构,防止热应力对元件造成损害。
    - 环境适应性:适用于多种严苛的工业环境,符合国际标准如UL、RoHS、MSL等。
    - 快速响应:快速反应时间小于1.0ps,保证瞬态电压的快速处理。

    4. 应用案例和使用建议


    P6SMB系列二极管被广泛应用于各种高要求的工业和商业环境中,例如服务器、网络交换机、通信基站、汽车电子、医疗设备等。根据实际应用场景的不同,建议用户根据具体的系统需求选择合适型号的P6SMB二极管。
    使用建议:
    - 确保在焊接过程中严格遵守推荐的预热和回流条件,以避免对元件造成损伤。
    - 仔细检查产品的电气参数,确保其符合系统的保护需求。
    - 定期进行维护和检测,确保元件始终处于最佳工作状态。

    5. 兼容性和支持


    P6SMB系列二极管与常见的PCB工艺和组件兼容。制造商提供全面的技术支持和售后服务,包括详尽的技术文档、样品供应和现场技术支持。

    6. 常见问题与解决方案


    - 问题:过载情况下出现短路现象。
    解决方案:确保在系统设计时考虑二极管的额定电流和电压,避免超负荷使用。
    - 问题:反向泄漏电流过大。
    解决方案:选择适合特定应用的型号,确保其在规定的电压范围内运行。
    - 问题:无法达到预期的钳位电压。
    解决方案:验证连接的正确性,并重新检查所选二极管的电气参数。

    7. 总结和推荐


    P6SMB系列瞬态电压抑制二极管凭借其卓越的性能、可靠性和广泛的适用性,成为众多高要求应用的理想选择。强烈推荐在需要高性能瞬态电压保护的应用中使用P6SMB系列二极管。

P6SMB68C参数

参数
箝位电压 96.6V
击穿电压 61.2V
峰值脉冲电流 6.6A
峰值脉冲功率 600W
极性 双向
工作电压 58.1V
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMB68C厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P6SMB68C数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P6SMB68C P6SMB68C数据手册

P6SMB68C封装设计

查看详情并下载
Symbol
Footprint
3D Model
