PSR073FS0400Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 1KV 1.3KV 100KA,150KA 快速熔断 Square 400A 支架安装,螺纹安装 75mm*73.5mm*79.5mm
供应商型号: ZT-PSR073FS0400Z
供应商: 海外现货
标准整包数: 1

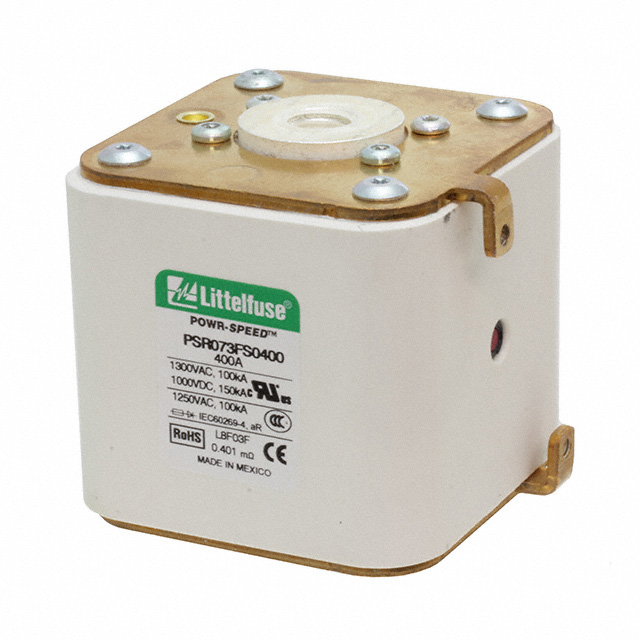

LITTELFUSE 熔断保险丝 PSR073FS0400Z

PSR073FS0400Z概述

    POWR-SPEED® 熔断器:高性能保护方案

    产品简介


    POWR-SPEED® 系列熔断器是专门为电力半导体设备(如二极管、双向晶闸管、IGBT、可控硅整流器、MOSFET等)提供保护的高性能产品。这些电力半导体通常用于电力转换和电力调节设备,例如变频器、逆变器、不间断电源系统(UPS)、整流器及软启动器等。该系列熔断器以其快速响应和高分断能力,确保敏感的电力半导体设备免受线路过压和过电流的影响。

    技术参数


    - 电压范围:交流550 V至1300 V,直流500 V至1000 V。
    - 电流范围:40 A至2000 A。
    - 分断能力:交流分断电流为100 kA至200 kA,直流分断电流为150 kA。
    - 时间常数:10 ms。
    - 材料:陶瓷外壳,镀铜合金触点。
    - 认证:UL 248-13认可(E71611),C-UR-US(E71611),IEC 60269-4(aR类),CCC认证,符合RoHS标准。
    - 工作温度:操作温度范围为-55°C到+125°C,存储温度在相对湿度小于65%的条件下可达+35°C。
    - 安装方式:嵌入式端口设计。

    产品特点和优势


    - 最佳直流性能:适用于高要求的直流系统。
    - 极端电流限制:快速切断故障电路。
    - 卓越的循环能力:能够承受多次分断操作。
    - 全球认证:满足美国、加拿大及其他地区的安全要求。
    - 直观指示:可选微动开关用于熔断指示,提高维护效率。
    - 低功耗设计:减少热量产生,提高设备寿命。
    - IEC aR类性能:满足国际电工委员会的标准。

    应用案例和使用建议


    POWR-SPEED® 熔断器被广泛应用于多个行业,包括纸浆和造纸工业、起重机及重型设备、加工工业、废水处理厂以及大型工厂和维修设施。具体应用场景包括:
    - 电力转换设备:UPS、逆变器、整流器和驱动器。
    - 直流系统:DC公共总线、直流注入制动。
    - 电池保护应用:能量存储系统。
    - 电动汽车充电站。
    - 加热器和电源供应。
    使用建议:
    - 选择合适的熔断器型号以适应特定的电流需求和工作电压。
    - 在选择微动开关时,应根据需要监测的熔断状态来确定开关类型。
    - 确保熔断器在规定的温度范围内运行,特别是在极端条件下。

    兼容性和支持


    - 兼容性:POWR-SPEED® 系列熔断器具有广泛的兼容性,可用于多种电力半导体设备。微动开关MS3H1000C适用于尺寸30至33,MS7H1500C适用于尺寸70至73。
    - 厂商支持:Littelfuse公司提供全面的技术支持和售后服务,确保客户能够充分利用其产品的性能优势。

    常见问题与解决方案


    - 问题1:熔断器频繁跳闸。
    - 解决方案:检查电路是否存在持续的过载或短路情况。
    - 问题2:熔断器不能正确指示熔断状态。
    - 解决方案:检查微动开关连接是否良好,必要时更换微动开关。
    - 问题3:工作温度超出规定范围。
    - 解决方案:调整安装位置,避免高温环境。

    总结和推荐


    POWR-SPEED® 系列熔断器凭借其卓越的直流性能、高分断能力和低功耗设计,成为现代电力转换设备的理想选择。无论是工业应用还是特殊环境,这款熔断器都能提供可靠的保护。强烈推荐此系列产品用于各类电力控制和保护应用。

PSR073FS0400Z参数

参数
额定电流 400A
熔断电流 100KA,150KA
额定电压-AC 1.3KV
额定电压-DC 1KV
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t -
长*宽*高 75mm*73.5mm*79.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

PSR073FS0400Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR073FS0400Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR073FS0400Z PSR073FS0400Z数据手册

PSR073FS0400Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
