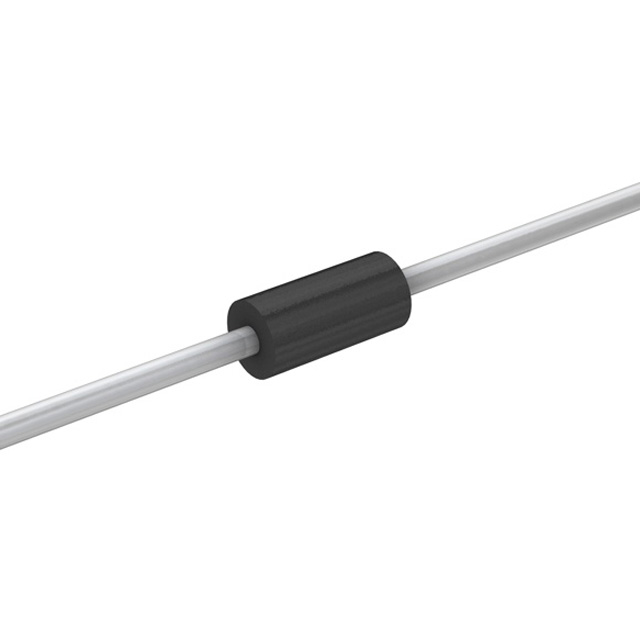

P4KE150A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 128V 单向 400W 2A 207V 143V DO-204AL,DO-41 通孔安装
供应商型号: P4KE150A-ND
供应商: Digi-Key
标准整包数: 5000
LITTELFUSE TVS二极管/ESD抑制器 P4KE150A

P4KE150A概述


    产品简介


    P4KE系列瞬态电压抑制二极管(TVS Diode)是一款专为保护电信、计算机、工业ICT设备及消费电子产品中的敏感电路免受瞬态电压损害而设计的产品。这种二极管广泛应用于I/O接口、VCC总线及其他易损电路的保护。

    技术参数


    以下是P4KE系列二极管的关键技术参数:
    - 峰值脉冲功率耗散:对于单个芯片组件,最大值为400W;对于堆叠芯片组件,最大值可达600W。
    - 稳态功率耗散:在75℃时为1.5W。
    - 峰值正向浪涌电流:8.3ms半正弦波单向脉冲,最大值为60A。
    - 最大正向瞬态电压:25A时单向脉冲下最大值为3.5V至5.0V。
    - 工作结温范围:-55°C至175°C。
    - 热阻抗:结至引脚约为60°C/W,结至环境约为100°C/W。

    产品特点和优势


    P4KE系列二极管的主要优势如下:
    - 高达400W的峰值脉冲功率耗散能力,适用于严苛的工作环境。
    - 快速响应时间,通常小于1.0ps。
    - 优秀的箝位能力。
    - 低增量浪涌电阻。
    - 玻璃钝化芯片结,在DO-41封装内提供了良好的可靠性。
    - 符合RoHS标准,无卤素,适合现代电子制造要求。

    应用案例和使用建议


    应用案例
    - 电信行业:保护交换机、路由器等设备中的敏感电路。
    - 计算机行业:保护主板上的关键组件,如USB端口。
    - 消费电子:防止电视、游戏机等家用电器因静电放电或瞬变电压引起的损坏。
    使用建议
    - 在应用过程中,确保瞬态电压不超过二极管的最大额定值,以避免过压损坏。
    - 考虑到热管理,尤其是在高功率应用中,应选择合适的散热方式以维持稳定的运行温度。
    - 对于不同的电压等级选择相应的二极管型号,以满足具体的应用需求。

    兼容性和支持


    - 兼容性:P4KE系列二极管采用标准的DO-41封装,可直接替换现有产品,易于集成。
    - 支持:制造商提供详尽的技术文档和支持服务,包括产品手册、设计指南和技术咨询。

    常见问题与解决方案


    - 问题1:如何判断二极管是否正常工作?
    - 解决方案:通过测量二极管的正向导通电压和反向泄漏电流来验证。如果这些值符合技术参数,则表明二极管处于正常工作状态。

    - 问题2:如何处理高温焊接?
    - 解决方案:遵循制造商推荐的焊接条件进行焊接,确保焊接温度不超过260°C,并且焊接时间为30秒。

    总结和推荐


    P4KE系列二极管凭借其高可靠性、快速响应时间和卓越的箝位能力,在保护敏感电子设备方面表现出色。特别是在面对瞬态电压事件时,能够有效地保护设备免受损害。综合考虑其各项性能指标和应用范围,强烈推荐使用P4KE系列二极管来提升电子系统的整体可靠性。

P4KE150A参数

参数
极性 单向
工作电压 128V
箝位电压 207V
击穿电压 143V
峰值脉冲电流 2A
峰值脉冲功率 400W
5.2mm(Max)
DO-204AL,DO-41,Axial
通用封装 DO-204AL,DO-41
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P4KE150A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P4KE150A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P4KE150A P4KE150A数据手册

P4KE150A封装设计

查看详情并下载
Symbol
Footprint
3D Model
