37003150430

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.1A²S 50A 快速熔断 Board Mount (Cartridge Style Excluded) 315mA 插件 垂直安装,通孔安装 8mm(长度)*8mm(高度)
供应商型号: 9515941
供应商: element14
标准整包数: 1

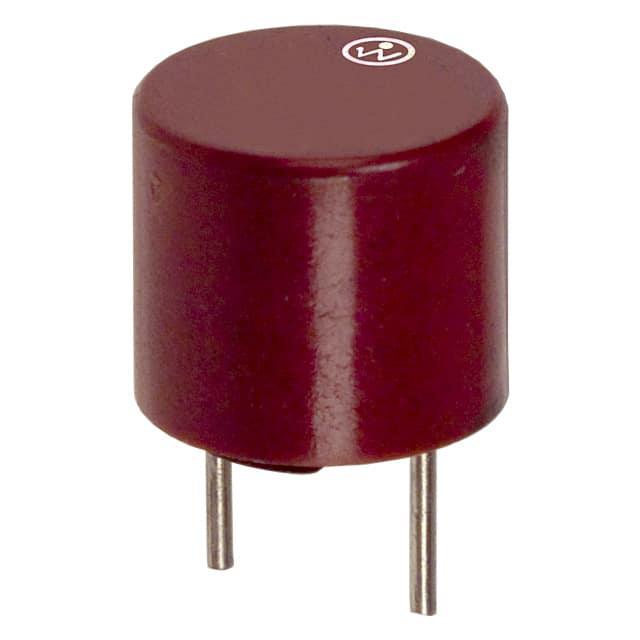

LITTELFUSE 熔断保险丝 37003150430

37003150430概述

    电子元器件产品技术手册解析:370 系列 TR5 快速动作熔断器

    1. 产品简介


    370 系列 TR5 快速动作熔断器是一款子微型径向引线型快熔熔断器,符合 IEC 60127-3 标准,电压等级为 250V。其主要设计用于快速响应,保护电路免受过电流冲击的影响。该系列熔断器具有多种额定电流范围(从 0.040A 到 6.3A),适合应用于消费电子、电池充电器、工业控制器及电源供应等广泛领域。

    2. 技术参数


    以下是 370 系列熔断器的关键技术规格和参数:
    | 参数名称 | 技术指标 |

    | 额定电流范围 | 0.040A 至 6.3A |
    | 电压等级 | 250V |
    | 最大分断能力 | 40A/250VAC(标称值) |
    | 标称冷电阻 | 范围从 0.0002Ω 至 0.0246Ω |
    | 温升曲线 | -40°C 至 +85°C |
    | 打开时间 | 150%额定电流下 ≥1小时;275%额定电流下 ≥10ms |
    | 适用认证机构 | UL、CE |
    典型应用场景:
    - 消费类电子产品(如手机充电器)
    - 工业控制系统
    - 医疗设备供电模块
    - 各类便携式电子装置

    3. 产品特点和优势


    - 空间节省:采用径向引线设计,减少 PCB 占用面积。
    - 高可靠性:国际权威认证,满足 RoHS 和无卤素要求。
    - 快速反应:针对过载或短路提供极快的熔断时间。
    - 耐用性:防震、防振动设计,在恶劣环境下仍能稳定运行。
    相比传统熔断器,370 系列显著提高了小型化、集成化程度,并保持高性能输出。

    4. 应用案例和使用建议


    典型应用场景:
    1. 消费电子设备充电器:利用快速反应特性保护充电线路。
    2. 电源模块保护:适配各种高频开关电源系统。
    3. 工业控制器:在恶劣工况下保护关键电路组件。
    使用建议:
    - 在安装时注意熔断器与电路连接的牢固性,避免因接触不良导致故障。
    - 建议进行完整的应用测试以确保其性能匹配实际负载需求。
    - 根据温度条件适当调整额定电流,以保证长期稳定性。

    5. 兼容性和支持


    - 兼容性:可直接替换其他同类标准产品,广泛适用于工业、消费电子等领域。
    - 技术支持:Littelfuse 提供详尽的技术文档、样品申请服务以及专业工程师团队的支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后无法正常工作 | 确认焊接质量与接线正确性 |
    | 温升异常超出规定范围 | 检查是否在高温环境下长期运行,调整电路设计 |
    | 熔断后未显示明显断裂痕迹 | 使用显微镜检查熔断点是否存在细小裂痕 |

    7. 总结和推荐


    综合评价:
    370 系列 TR5 快速动作熔断器以其卓越的性能和紧凑的设计赢得了市场的认可。它不仅满足严格的国际安全标准,还展示了高度可靠性和适用性,特别适合对空间有限且需要快速响应的应用场景。
    推荐使用场景:
    对于需要紧凑布局、快速保护电路的消费类电子产品和工业设备,370 系列熔断器是理想选择。此外,其广泛的额定电流覆盖范围和多功能兼容性也使其成为多行业解决方案的理想组成部分。
    最终结论:
    我们强烈推荐 370 系列 TR5 快速动作熔断器用于现代电子产品的开发和生产中,特别是针对需要小型化、高性能保护的场合。

37003150430参数

参数
熔断 I²t 0.1A²S
额定电流 315mA
熔断电流 50A
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 8mm(长度)*8mm(高度)
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

37003150430厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

37003150430数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 37003150430 37003150430数据手册

37003150430封装设计

查看详情并下载
Symbol
Footprint
3D Model
