LVR025S-1

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 18.5s 560mA 1.3Ω 240V 3.8Ω 3.5A 250mA 通孔安装 9.6mm*3.8mm*17.4mm
供应商型号: LVR025S-1-ND
供应商: Digi-Key
标准整包数: 1

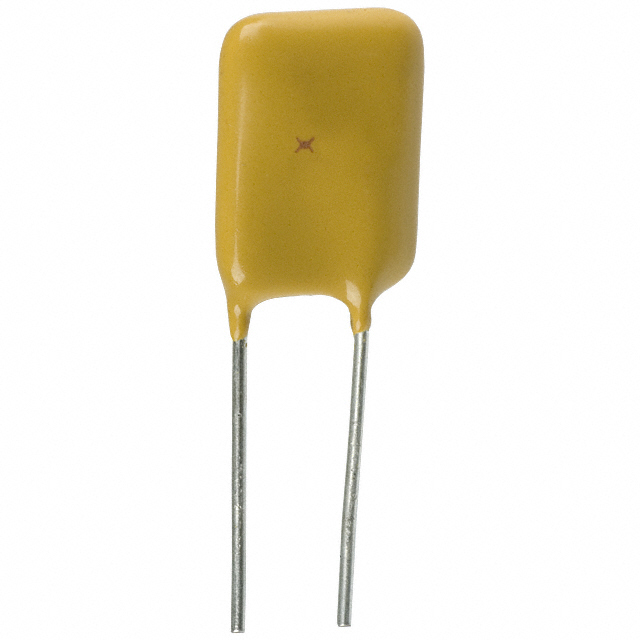

LITTELFUSE PTC可复位保险丝 LVR025S-1

LVR025S-1概述

    # PolySwitch® LVR025S-1 过电流保护器件技术手册解析

    产品简介


    PolySwitch® LVR025S-1 是一款先进的聚合物正温度系数(PPTC)过电流保护器件,适用于广泛的电路保护需求。该产品主要用于防止由于过电流或过温引起的故障,并广泛应用于消费电子、通信设备、工业控制等领域。其设计目标是提供可靠的保护功能,同时具备自动复位的能力,以确保系统的安全性和稳定性。

    技术参数


    以下是 PolySwitch® LVR025S-1 的关键技术规格:
    - 额定工作电压:240 V(AC/DC)
    - 最大中断电压/电流:265 V / 3.5 A(AC/DC)
    - 绝缘材料:固化、阻燃环氧聚合物
    - 引线材料:22 AWG 锡镀铜线(直径约 0.64 mm)
    - 标记:符合标准的标识规范
    - 最小保持电流:0.25 A
    - 跳闸电流:0.56 A
    - 电阻范围:1.3 Ω 至 2.1 Ω
    - 跳闸时间(@ 1.25 A):18.5 秒
    - 跳闸后电阻:3.8 Ω
    - 跳闸后功耗(@ 265 V):1.5 W
    - 认证:UL(E74889)、CSA(78165)、TUV、CQC 认证

    产品特点和优势


    PolySwitch® LVR025S-1 的主要特点包括:
    1. 自动复位功能:无需人工干预即可恢复正常的电路运行。
    2. 高可靠性:采用先进的 PPTC 材料,具有优异的热稳定性和耐用性。
    3. 快速响应:在检测到异常电流时能够迅速进入高阻状态,有效保护电路免受损害。
    4. 广泛适用性:支持多种工作环境条件下的应用,适合多种电路设计需求。

    应用案例和使用建议


    PolySwitch® LVR025S-1 可用于各种电子设备的过流保护,例如手机充电器、电源适配器、家用电器等。为了充分发挥其效能,在实际应用中应注意以下几点:
    - 确保电路设计合理,避免长时间的过流情况发生。
    - 定期检查和维护设备,确保器件处于最佳工作状态。
    - 在选择具体型号时,需根据实际电路参数进行匹配,确保满足设计要求。

    兼容性和支持


    PolySwitch® LVR025S-1 与市场上主流的电子元器件及系统平台具有良好兼容性,可轻松集成到现有设计中。此外,制造商提供了详尽的技术文档和支持服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    以下列举了一些常见的问题及其解决方案:
    1. 问题:器件频繁跳闸
    - 解决方案:检查电路是否存在持续性的过流现象,必要时调整负载或改进电路设计。
    2. 问题:跳闸后无法正常工作
    - 解决方案:确认是否有足够的冷却时间让器件复位;若问题依旧存在,则可能需要更换新的器件。

    总结和推荐


    综上所述,PolySwitch® LVR025S-1 是一款高性能、高可靠性的过电流保护器件,非常适合需要频繁自动复位的应用场景。其卓越的技术指标、灵活的应用方式以及完善的售后服务体系使其在市场上具有很强的竞争优势。对于追求高品质电路保护解决方案的企业和个人来说,这款产品无疑是一个理想的选择。因此,我们强烈推荐 PolySwitch® LVR025S-1 作为您的首选保护器件。

LVR025S-1参数

参数
最大跳断后电阻值 3.8Ω
跳闸时间 18.5s
最大电压 240V
保持电流 250mA
跳闸电流 560mA
冷电阻 -
最大额定电流 3.5A
最小初始态电阻值 1.3Ω
长*宽*高 9.6mm*3.8mm*17.4mm
安装方式 通孔安装
零件状态 在售
包装方式 袋装

LVR025S-1厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LVR025S-1数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE LVR025S-1 LVR025S-1数据手册

LVR025S-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9315 ¥ 7.8712
5+ $ 0.7751 ¥ 6.5496
10+ $ 0.6718 ¥ 5.6764
50+ $ 0.5575 ¥ 4.7108
100+ $ 0.4954 ¥ 4.1455
250+ $ 0.4452 ¥ 3.7261
500+ $ 0.4106 ¥ 3.4365
1000+ $ 0.3786 ¥ 3.1682
5000+ $ 0.3214 ¥ 2.6894
库存: 300
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.87
