V150ZA8P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 150V 4.5KA 1 135V 165V 127V 95V 20J 1.91nF@1MHz 通孔安装 5mm(高度)
供应商型号: REB-WVDR2649
供应商: 海外现货
标准整包数: 700

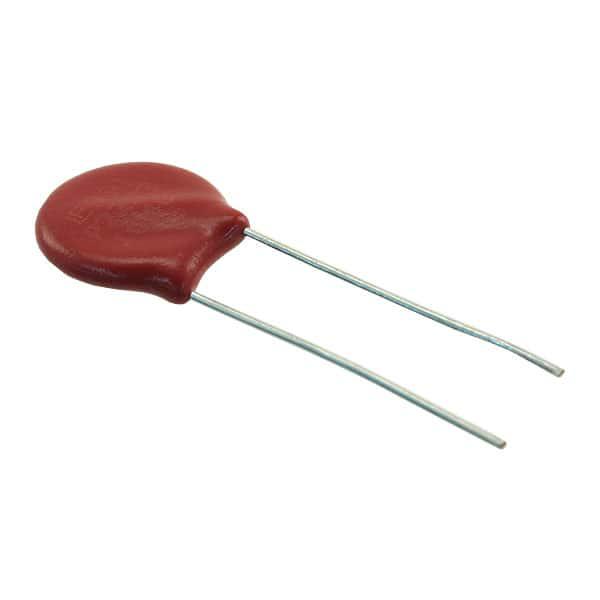

LITTELFUSE 压敏电阻 V150ZA8P

V150ZA8P概述

    Metal-Oxide Varistors (MOVs): ZA Series

    1. 产品简介


    金属氧化物压敏电阻(MOVs):ZA系列
    ZA系列瞬态电压浪涌抑制器是专为低至中等电压电路和系统保护设计的径向引线压敏电阻(MOVs)。这些装置广泛应用于电机控制、电信、电磁阀和电源电路,用于保护电路板组件并保持数据完整性。

    2. 技术参数


    ZA系列的详细技术参数如下:
    - 适用电压范围:
    - 交流电范围 (VM(AC)RMS):4V至460V
    - 直流电范围 (VM(DC)):5.5V至615V
    - 峰值脉冲电流 (ITM):
    - 8/20μs电流波形下:50A至6500A
    - 单脉冲能量范围:
    - 10/1000μs电流波形 (WTM):0.1J至52J
    - 操作温度范围:
    - 运行环境温度范围 (TA):-55℃至+85℃
    - 存储温度范围 (TSTG):-55℃至+125℃
    - 温度系数:
    - 指定测试电流下的钳位电压温度系数 (aV):<0.01%/℃
    - 高压测试:
    - 高压封装绝缘能力(涂覆隔离电压能力):2500V
    - 涂覆绝缘电阻:1000MΩ

    3. 产品特点和优势


    ZA系列MOV具有多种显著优势:
    - 环保标准: 无铅、无卤素、符合RoHS标准
    - 宽泛的操作电压范围: 可达615V直流电
    - 温度稳定性高: 在85℃环境下无需降额使用
    - 多尺寸选择: 提供五种不同直径的型号(5mm, 7mm, 10mm, 14mm 和 20mm)
    - 安装便捷: 径向引脚设计适用于硬连线和印刷电路板
    - 包装灵活: 可以提供卷带或散装形式

    4. 应用案例和使用建议


    ZA系列MOV非常适合在各种电力应用中使用,例如:
    - 电机控制:保护电路免受瞬间过压损坏。
    - 电信系统:保障通信线路不受瞬态电压影响。
    - 电源供应:保护电源模块免受瞬态过电压冲击,确保数据完整。
    使用建议:
    - 避免瞬时电流过高: 使用过程中需注意平均功率耗散,不超过规定的最大值。
    - 选择合适的型号: 根据具体应用需求选择合适尺寸和电压等级的产品。

    5. 兼容性和支持


    ZA系列通过了多项安全认证,如UL1449、CECC 42201-006、IEC 61051-1等,具备广泛的兼容性。厂家提供详细的技术支持和维护服务,帮助用户更好地理解和使用该系列产品。

    6. 常见问题与解决方案


    - Q: 长时间高温环境下是否需要降额使用?
    - A: 在85℃及以下温度环境中不需要降额使用,超过此温度则需要参照温度系数进行调整。
    - Q: 如何检测绝缘性能?
    - A: 可以使用万用表测量绝缘电阻,确保其大于1000MΩ。
    - Q: 产品存储注意事项有哪些?
    - A: 存储温度应在-55℃至+125℃之间,防止暴露于极端环境下。

    7. 总结和推荐


    总体而言,ZA系列MOV是一款高性能、可靠且多用途的产品,在电力保护方面表现优异。其广泛的适用性和高度的可靠性使其成为众多应用场景的理想选择。强烈推荐在关键电路保护应用中使用ZA系列MOV,特别是那些对可靠性要求较高的场合。

V150ZA8P参数

参数
压敏电压 150V
最小压敏电压 135V
不同频率时的电容 1.91nF@1MHz
最大直流电压 127V
能量 20J
最大压敏电压 165V
浪涌电流 4.5KA
最大交流电压 95V
电路数 1
长*宽*高 5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V150ZA8P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V150ZA8P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V150ZA8P V150ZA8P数据手册

V150ZA8P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.2072 ¥ 1.8174
1400+ $ 0.2018 ¥ 1.77
2100+ $ 0.1982 ¥ 1.7384
4200+ $ 0.1982 ¥ 1.7384
6300+ $ 0.1927 ¥ 1.6897
库存: 2100
起订量: 700 增量: 700
交货地:
最小起订量为:700
合计: ¥ 1272.18
