0157.500DRT

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 0.24A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 500mA SMD,6.5X3.7MM 夹子安装,底座安装,贴片安装 6.5mm*3.7mm*3.9mm
供应商型号: CSJ-ST63652354
供应商: 海外现货
标准整包数: 1

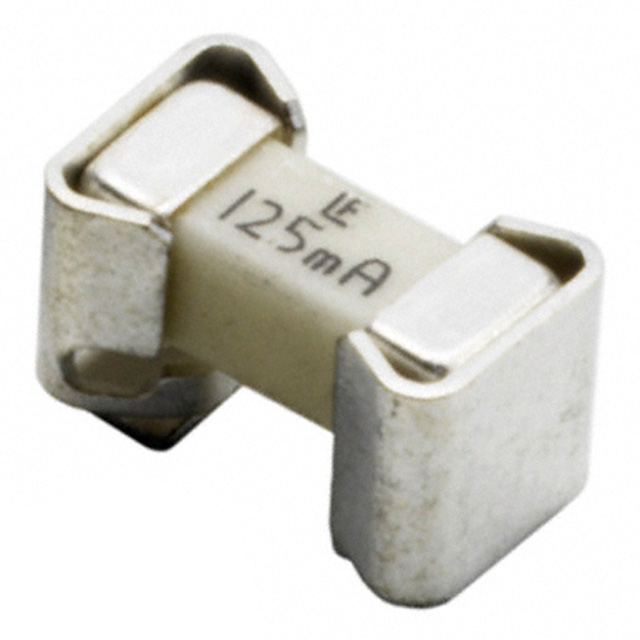

LITTELFUSE 熔断保险丝 0157.500DRT

0157.500DRT概述

    NANO2® 157T 系列保险丝和底座组合产品手册

    1. 产品简介


    NANO2® 157T 系列保险丝和底座组合是一种小型方形时间延迟表面贴装保险丝。这种保险丝设计独特,能够通过容纳启动电流来防止不必要的断开,从而解决常见的“误触发”问题。保险丝和底座组合可以一次性高效完成安装过程,方便在印刷电路板(PCB)上进行快速替换。此外,它符合 RoHS 和无卤素标准,确保在生产过程中不会引入有害物质。

    2. 技术参数


    - 额定电流范围:0.375A 至 5A
    - 电压等级:125VAC/VDC
    - 短路耐受能力:50A@125VAC/VDC
    - 冷态电阻:根据不同额定电流而变化(例如 0.375A 的电阻为 1.2214Ω)
    - 熔断时间曲线:详见附图
    - 操作温度范围:-55°C 至 125°C
    - 焊接条件:预热温度 150°C 至 200°C,持续时间 60 至 120 秒,峰值温度 250°C

    3. 产品特点和优势


    - 时间延迟特性:独特的设计能够处理启动电流,避免误触发。
    - 表面贴装兼容性:符合 RoHS 和无铅标准,适合现代无铅焊接工艺。
    - 可现场更换:允许在无需重新焊接的情况下在现场更换保险丝,减少维护成本。
    - 可靠性:通过多种环境测试(如振动、冲击、湿度等),确保在恶劣环境下的稳定性能。

    4. 应用案例和使用建议


    - 应用场景:通信基站、仪器仪表、电信设备等。
    - 使用建议:建议在安装前进行应用测试,以确保最佳效果。对于需要精确控制温度的应用,可考虑采用额外的热管理措施,如增加铜层厚度或宽度。

    5. 兼容性和支持


    - 兼容性:与多种表面贴装设备兼容,适用于现代制造工艺。
    - 厂商支持:提供详细的技术支持文档,包括焊接参数、环境测试结果等,帮助用户正确使用产品。

    6. 常见问题与解决方案


    - 问题 1:保险丝频繁熔断。
    - 解决办法:检查负载是否过大,或者是否存在启动电流过大的情况。调整负载或选择更高额定电流的保险丝。
    - 问题 2:焊接时保险丝损坏。
    - 解决办法:严格按照焊接参数进行焊接,避免温度过高或焊接时间过长。

    7. 总结和推荐


    NANO2® 157T 系列保险丝和底座组合是一款性能卓越的产品,具备时间延迟特性、高可靠性和广泛的适用性。在应对通信、仪器仪表和电信领域的苛刻需求时表现出色。强烈推荐给需要高性能、易于维护且兼容现代生产流程的制造商和工程师。
    希望这篇产品手册能够为您提供有关 NANO2® 157T 系列保险丝和底座组合的全面信息,并帮助您更好地理解和应用该产品。

0157.500DRT参数

参数
额定电压-AC 125V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.24A²S
额定电流 500mA
熔断电流 -
长*宽*高 6.5mm*3.7mm*3.9mm
通用封装 SMD,6.5X3.7MM
安装方式 夹子安装,底座安装,贴片安装
零件状态 在售
包装方式 卷带包装

0157.500DRT厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0157.500DRT数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0157.500DRT 0157.500DRT数据手册

0157.500DRT封装设计

查看详情并下载
Symbol
Footprint
3D Model
