PSR032FS0500Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 700V 21573A²S 200KA,150KA 快速熔断 Square 500A 支架安装,螺纹安装 51mm*60mm*66mm
供应商型号: 5666-PSR032FS0500Z-ND
供应商: Digi-Key
标准整包数: 1

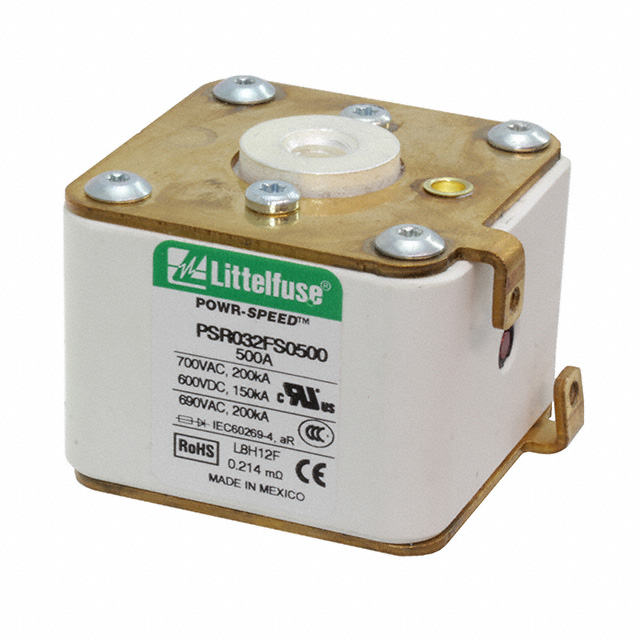

LITTELFUSE 熔断保险丝 PSR032FS0500Z

PSR032FS0500Z概述

    POWR-SPEED® Fuse 技术手册

    产品简介


    Littelfuse 的 POWR-SPEED® 系列高压方形体保险丝专为保护电力半导体器件而设计。这些半导体器件通常应用于功率转换和电源调节设备中,如变频驱动器、逆变器、不间断电源(UPS)、整流器和软启动器。该系列产品旨在提供在极其快速的速度下的电路保护,以满足现代电力转换设备的需求。

    技术参数


    - 电压范围:交流 (AC) 550 V 至 1300 V,直流 (DC) 500 V 至 1000 V
    - 电流范围:40 A 至 2000 A
    - 分断能力:交流 (AC) 100 kA 至 200 kA,直流 (DC) 150 kA
    - 时间常数:10 ms
    - 微动开关:是
    - 安装方式:平端安装式
    - 材料:主体陶瓷,接触件镀铜黄铜
    - 认证:UL 248-13 认证(文件编号:E71611)
    - 环境标准:RoHS 合规,REACH 合规
    - 工作温度:-55°C 至 +125°C
    - 存储温度:最高 +35°C,相对湿度 <65%

    产品特点和优势


    - 最佳直流性能:在直流系统中的卓越表现。
    - 极高电流限制能力:能够在短路时迅速切断电流。
    - 卓越的循环能力:能够经受频繁的电流波动而不损坏。
    - 全球认证:符合cURus、CCC 和 IEC 标准。
    - 直接母线安装设计:简化安装过程。
    - 视觉和可选微动开关故障指示:便于故障检测。
    - 低功耗设计:减少发热,提高效率。
    - 符合美国和加拿大要求:确保全球市场的通用性。
    - 按照 IEC60269-4 的 aR 类型性能

    应用案例和使用建议


    - 电力转换设备:如 UPS、逆变器、整流器和驱动器。
    - 直流系统:如直流公共总线和直流注入制动。
    - 电池保护应用:如能量存储系统。
    - 电动车辆充电站:确保电动汽车的安全充电。
    - 加热器和电源供应:保护大型工厂和维护设施中的设备。
    使用建议:
    - 在选择合适的型号时,考虑具体应用的电流需求和环境条件。
    - 定期检查微动开关的状态,确保及时发现故障。
    - 遵循制造商的安装指南,以确保安全可靠的运行。

    兼容性和支持


    - 兼容性:适用于大多数电力转换和控制设备。
    - 支持:Littelfuse 提供详细的技术文档和客户服务支持,包括安装和故障排除指导。

    常见问题与解决方案


    1. 问题:保险丝在正常操作中频繁熔断。
    - 解决方案:检查负载是否超载,或者是否存在频繁的过电流事件。如果负载没有问题,检查连接是否松动或短路。

    2. 问题:微动开关没有触发。
    - 解决方案:确认微动开关接线正确,并且开关本身没有损坏。更换故障的微动开关。
    3. 问题:保险丝熔断后无法立即恢复正常运行。
    - 解决方案:检查是否有短路或接地故障。排除故障后,更换新的保险丝并重新启动系统。

    总结和推荐


    Littelfuse 的 POWR-SPEED® 系列高压方形体保险丝是一款高性能的产品,适用于各种电力转换和控制应用。其高分断能力和优良的循环能力使其在严苛的应用环境中表现出色。推荐在需要高可靠性和安全性的情况下使用此产品。此外,制造商提供的全面支持和详尽的文档有助于简化安装和维护过程。总体而言,这是一款值得信赖的高性能保险丝产品。

PSR032FS0500Z参数

参数
保险丝类型 Square
熔断 I²t 21573A²S
额定电流 500A
熔断电流 200KA,150KA
额定电压-AC 700V
额定电压-DC 600V
熔断特性 快速熔断
长*宽*高 51mm*60mm*66mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

PSR032FS0500Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR032FS0500Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR032FS0500Z PSR032FS0500Z数据手册

PSR032FS0500Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
