V20P30AUTO

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 47V 20A 1 42.3V 517V 34V 30V 90J 12nF@1MHz 通孔安装 26.5mm(高度)
供应商型号: 576-V20P30AUTO
供应商: Mouser
标准整包数: 1

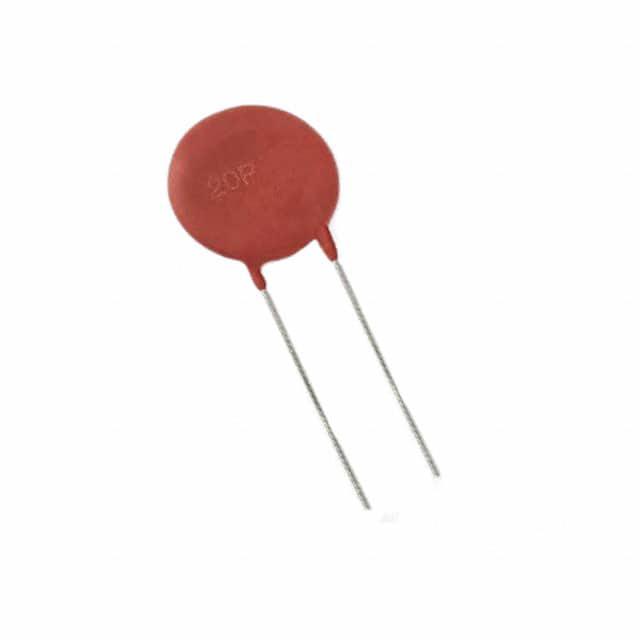

LITTELFUSE 压敏电阻 V20P30AUTO

V20P30AUTO概述

    # Littelfuse AUMOV® Varistor系列技术手册

    产品简介


    Littelfuse的AUMOV® Varistor系列是一种低电压、高浪涌电流的径向引脚式压敏电阻。它们设计用于特定的汽车应用,如负载突降和启动电压瞬态条件下的电路保护。这些压敏电阻提供多种直径尺寸,包括5mm、7mm、10mm、14mm和20mm,适用于广泛的直流电压范围(16V至825V)和交流电压范围(14V至625V)。

    技术参数


    持续电压
    - 交流电压范围:14VAC至625VAC
    - 直流电压范围:16VDC至825VDC
    浪涌电流
    - 非重复峰值浪涌电流(8/20μs脉冲波形):400A至5000A
    能量吸收能力
    - 非重复能量能力(2ms脉冲波形):1.0J至140J
    工作环境温度
    - 环氧涂层的运行环境温度范围:-40°C至+85°C
    - 间苯酚涂层和硅胶涂层的运行环境温度范围:-40°C至+125°C
    存储温度范围
    - 环氧涂层:-40°C至+125°C
    - 间苯酚涂层和硅胶涂层:-40°C至+150°C
    高温循环耐受性
    - 环氧涂层:5次温度循环
    - 间苯酚涂层和硅胶涂层:1000次温度循环
    温度系数
    - 压敏电压(VC)在指定测试电流下的温度系数:<0.01%/°C
    绝缘耐压
    - 环氧涂层:2500V
    - 间苯酚涂层:500V
    - 硅胶涂层:2500V

    产品特点和优势


    - 创新设计:低电压压敏电阻设计提供了高达5000A的峰值浪涌电流。
    - 质量要求:间苯酚和硅胶涂层符合AEC-Q200(表10)的严格质量标准。
    - 紧凑设计:减少占用空间,降低电路保护所需的体积。
    - 高耐热性:可选的间苯酚涂层将操作温度提高到125°C。
    - 高能吸收能力:特别适用于汽车负载突降和启动时的瞬态条件。
    - 环保材料:无铅、无卤素且符合RoHS标准。
    - 高性能硅胶涂层:具有高操作温度和高绝缘耐压能力,分别达到125°C和2500V。

    应用案例和使用建议


    应用领域
    - 车身电子系统
    - 动力传动系统
    - 信息娱乐系统
    - 汽车控制模块保护
    - 电机或感性负载的瞬态抑制
    使用建议
    - 在负载突降和启动电压瞬态条件下,建议优先选择大尺寸的压敏电阻以应对更高的能量冲击。
    - 在选择合适的产品时,需要考虑具体应用环境的温度范围,选择合适的涂层类型(环氧、间苯酚或硅胶)。

    兼容性和支持


    AUMOV® Varistor系列产品可与其他电子元件和设备兼容。Littelfuse公司提供详细的文档和技术支持,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题
    1. 过载情况下的寿命如何?
    - 解决方法:定期检查和更换过载部件,确保系统正常运行。
    2. 高温环境下使用寿命缩短怎么办?
    - 解决方法:选用具有更高耐温性的涂层类型,并根据需要进行适当的散热处理。

    总结和推荐


    产品评估
    Littelfuse AUMOV® Varistor系列具有出色的性能和广泛应用性,特别适合汽车领域中的负载突降和启动瞬态保护。其创新的设计和高品质材料使其在市场上具有很强的竞争优势。
    推荐
    鉴于其优秀的性能和可靠性,强烈推荐在汽车和其他需要高压瞬态保护的应用中使用Littelfuse AUMOV® Varistor系列。无论是紧凑设计还是高效能吸收能力,这些产品都是您理想的选择。

V20P30AUTO参数

参数
压敏电压 47V
电路数 1
不同频率时的电容 12nF@1MHz
最大交流电压 30V
最大压敏电压 517V
最小压敏电压 42.3V
浪涌电流 20A
能量 90J
最大直流电压 34V
长*宽*高 26.5mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

V20P30AUTO厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20P30AUTO数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20P30AUTO V20P30AUTO数据手册

V20P30AUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.7365 ¥ 14.6734
10+ $ 1.073 ¥ 9.0664
25+ $ 0.8993 ¥ 7.5991
100+ $ 0.6721 ¥ 5.6792
400+ $ 0.4806 ¥ 4.0611
1200+ $ 0.4644 ¥ 3.9242
2800+ $ 0.4266 ¥ 3.6048
5200+ $ 0.399 ¥ 3.3716
库存: 2789
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.67
