KC203J2K

产品分类: 温度传感器
厂牌: LITTELFUSE
产品描述:
供应商型号: 5666-KC203J2K-ND
供应商: Digi-Key
标准整包数: 1

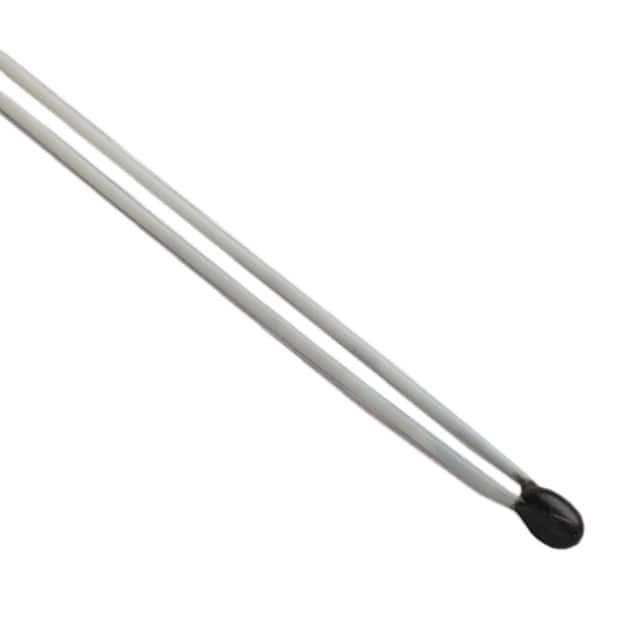

LITTELFUSE 温度传感器 KC203J2K

KC203J2K概述

    电子元器件技术手册:KC系列环氧涂层热敏电阻

    产品简介


    Littelfuse的KC系列环氧涂层引线式热敏电阻采用先进的制造工艺,确保了高可靠性和精确度。它们特别适合用于温度测量、控制及补偿等领域。这些热敏电阻体积小巧、响应速度快,并且具有优良的长期可靠性特征。

    技术参数


    | 参数名称 | KC101B2K | KC102F2K | KC222J2K | KC302J2K | KC502J2K | KC103G2K | KC103J2K | KC203J2K | KC203N3F | KC303J2K | KC503J2K | KC104R2K |
    ||
    | 电阻值@25°C (Ω) | 100 | 1000 | 2252 | 3000 | 5000 | 10000 | 10000 | 20000 | 20000 | 30000 | 50000 | 100000 |
    | 电阻容差@25°C (%) | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | N/A | ±10 | ±10 | ±10 |
    | 温度系数 (%/°C) | -3.3 | -3.86 | -4.4 | -4.4 | -4.4 | -4.04 | -4.4 | -4.4 | -4.5 | -4.4 | -4.4 | -4.68 |
    | β (K) 0-50°C | 2941 | 3419 | 3892 | 3892 | 3892 | 3575 | 3892 | 3892 | 4050 | 3892 | 3892 | 4140 |
    | β (K) 25-50°C | 2941 | 3419 | 3892 | 3892 | 3892 | 3575 | 3892 | 3892 | 4050 | 3892 | 3892 | 4140 |
    | 散热常数 (mW/°C) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | N/A | 1 | 1 | 1 |
    | 热时间常量 - 静止空气 (秒) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
    | 热时间常量 - 搅拌油 (秒) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | N/A | 1 | 1 | 1 |
    | 温度范围 (°C) | -55至+100 | -55至+135 | -55至+135 | -55至+135 | -55至+135 | -55至+135 | -55至+135 | -55至+135 | -55至+125 | -55至+135 | -55至+135 | -55至+135 |

    产品特点和优势


    KC系列环氧涂层引线式热敏电阻具备如下特点和优势:
    - 引线绝缘材料: 使用Kynar绝缘引线,提供良好的耐化学性和耐热性。
    - 低损耗: 低成本且高可靠性,适合大规模应用。
    - 快速响应: 小巧的体积和高效的环氧封装使这些热敏电阻能够快速响应温度变化。
    - 特殊选项: 可提供非标准阻值、特殊引线材料和长度、特殊封装或探针外壳,以及指定温度下的点匹配服务。

    应用案例和使用建议


    KC系列环氧涂层引线式热敏电阻广泛应用于温度监控、控制和补偿系统。例如,在医疗设备、家电设备、工业自动化设备和汽车电子系统中都有广泛应用。
    使用建议:
    - 在进行电路设计时,需考虑热敏电阻的响应时间和温度系数,以确保测量精度。
    - 安装时应避免接触高温热源,防止损坏引线。
    - 建议定期检查热敏电阻的电气特性,以保证其长期可靠性。

    兼容性和支持


    KC系列热敏电阻可与各种标准电路板和连接器兼容。Littelfuse公司提供详尽的技术支持和售后服务,包括产品文档、安装指南和技术咨询等。对于特殊需求,可以联系Littelfuse进行定制化服务。

    常见问题与解决方案


    - 问题: 热敏电阻在使用过程中出现读数不准确的情况。
    - 解决方案: 检查引线是否有损伤或接触不良,确认连接是否稳固;同时,检查热敏电阻是否安装在正确的位置,避免受到外部干扰。
    - 问题: 热敏电阻响应速度慢。
    - 解决方案: 检查热敏电阻的封装是否完好,确认其未受污染或损伤;另外,也可以尝试更换其他型号以获得更快的响应速度。
    - 问题: 热敏电阻的阻值超出预期范围。
    - 解决方案: 确认所使用的热敏电阻型号及其工作条件是否正确,检查是否有外部因素影响阻值变化。

    总结和推荐


    KC系列环氧涂层引线式热敏电阻以其高性能和多样化选择在市场上脱颖而出。其优异的长期可靠性、快速响应时间和广泛的温度范围使其成为温度监控和控制应用的理想选择。Littelfuse提供的全方位支持和服务,也进一步增强了其市场竞争力。
    总体而言,强烈推荐使用KC系列环氧涂层引线式热敏电阻。它们不仅满足大多数应用的需求,还能为用户提供可靠的温度监测和控制解决方案。

KC203J2K参数

参数
温度范围 -
温度阈值 -
精度 -
安装方式 自由悬挂
零件状态 在售
包装方式 散装

KC203J2K厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KC203J2K数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 温度传感器 LITTELFUSE KC203J2K KC203J2K数据手册

KC203J2K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.116 ¥ 17.8802
5+ $ 1.8768 ¥ 15.859
10+ $ 1.6794 ¥ 14.1909
25+ $ 1.5811 ¥ 13.3605
50+ $ 1.4579 ¥ 12.2006
100+ $ 1.3986 ¥ 11.7045
500+ $ 1.2796 ¥ 10.7084
1000+ $ 1.2353 ¥ 10.3378
5000+ $ 1.1461 ¥ 9.5912
库存: 269
起订量: 1 增量: 1
