首页  >  产品百科  >  V26MLA0805LH

V26MLA0805LH

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 34V 40A 1 385V 26V 20V 100mJ 220pF@1MHz 0805 贴片安装 2.01mm*1.25mm*1.1mm
供应商型号: N-V26MLA0805LH
供应商: 云汉优选
标准整包数: 1

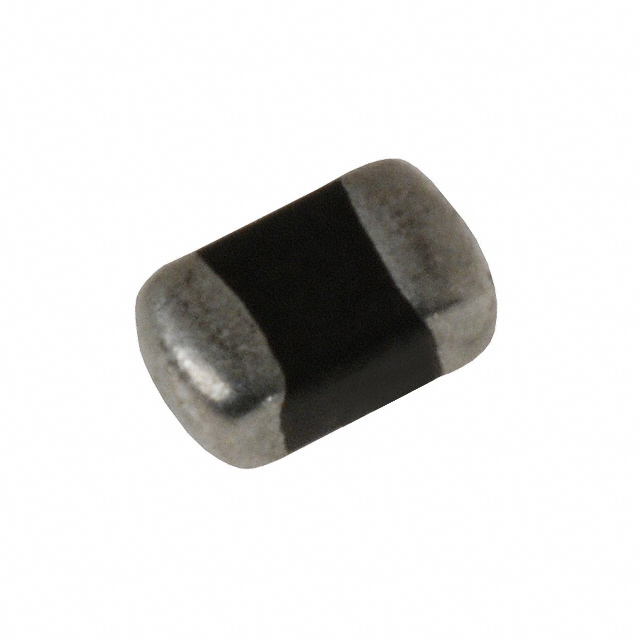

LITTELFUSE 压敏电阻 V26MLA0805LH

V26MLA0805LH概述

    MLA Series Surface Mount Multilayer Varistors (MLVs)

    1. 产品简介


    MLA系列瞬态电压抑制器属于Littelfuse Multilayer制造技术的产品。它们被设计用来抑制各种瞬态事件,包括符合IEC 61000-4-2或其他电磁兼容(EMC)标准的事件。MLA系列通常应用于电路板级别,用于保护集成电路(IC)和其他组件。该系列产品广泛适用于电源、控制和信号线,由于其宽泛的工作电压和能量范围,可以应用于多种应用场景。此外,MLA系列采用无铅表面贴装封装,适用于现代回流焊接和波峰焊接工艺。

    2. 技术参数


    MLA系列的关键技术规格如下:
    - 工作温度范围:-55°C 至 +125°C
    - 直流工作电压范围:5.5V至120V
    - 最大非重复浪涌电流(8/20µs):4A至500A
    - 最大非重复浪涌能量(10/1000µs):0.02J至2.5J
    - 额定峰值功率:0.03W至0.15W(不同尺寸)
    - 击穿电压:在指定测试电流下(通常为1A或10A)
    例如,V5.5MLA0402N型号的技术参数如下:
    - 最大连续工作电压:3.5V (DC)
    - 最大非重复浪涌电流:30A (8/20µs)
    - 最大非重复浪涌能量:0.100J (10/1000µs)
    - 额定峰值功率:0.05W

    3. 产品特点和优势


    - 环保材料:MLA系列是无卤素和符合RoHS标准的环保产品。
    - 多层陶瓷结构技术:确保了其耐用性和可靠性。
    - 宽温范围:能在-55°C到+125°C的温度范围内稳定运行。
    - 小体积:比塑料封装的组件更小,适用于空间受限的应用场景。
    - 低电容:某些型号的电容非常低,适合ESD保护。

    4. 应用案例和使用建议


    MLA系列广泛应用于多个领域,如电路板级别的浪涌电压和电感开关抑制、静电放电(ESD)保护等。使用时应注意:
    - 在快速脉冲出现的情况下,要确保总功耗在器件额定值内。
    - 在高温环境下,必须根据额定值对浪涌电流和能量进行降额处理。
    - 为避免热冲击,需要预先加热,并严格控制焊接过程中的峰值温度。

    5. 兼容性和支持


    MLA系列与多种电子元器件和设备兼容,如其他Littelfuse的多层系列产品(MLE、MHS、MLN和AUML系列)。制造商提供了详细的焊接指南和支持文档,确保产品在实际应用中的可靠性和寿命。

    6. 常见问题与解决方案


    - Q: 如何确保焊接过程中不会产生热冲击?
    - A: 使用预热阶段并控制焊接过程的峰值温度。

    - Q: 焊接后的冷却过程如何操作?
    - A: 将焊好的电路板缓慢冷却至低于50°C后才能进行清洗。

    - Q: 如何选择合适的型号以适应不同的应用需求?
    - A: 根据具体应用的需求(如工作电压、电流、能量等)选择相应型号。

    7. 总结和推荐


    MLA系列作为瞬态电压抑制器,在环境保护、耐温性、小型化等方面表现出色。它的高可靠性、低电容和广泛的适用范围使其成为许多应用场景的理想选择。如果你的应用需要瞬态电压保护,且对体积和环境因素敏感,那么MLA系列将是一个值得推荐的选择。

V26MLA0805LH参数

参数
压敏电压 34V
最小压敏电压 -
浪涌电流 40A
电路数 1
最大交流电压 20V
不同频率时的电容 220pF@1MHz
最大压敏电压 385V
能量 100mJ
最大直流电压 26V
长*宽*高 2.01mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V26MLA0805LH厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V26MLA0805LH数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V26MLA0805LH V26MLA0805LH数据手册

V26MLA0805LH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
650+ $ 0.1728 ¥ 1.4686
1700+ $ 0.1607 ¥ 1.3658
6700+ $ 0.153 ¥ 1.3005
17400+ $ 0.1469 ¥ 1.2485
54400+ $ 0.1408 ¥ 1.1965
库存: 479170
起订量: 650 增量: 1
交货地:
最小起订量为:650
合计: ¥ 954.59
