首页  >  产品百科  >  V9MLA0805LNHAUTO

V9MLA0805LNHAUTO

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 13.5V 40A 1 11V 16V 9V 6.5V 100mJ 520pF@1MHz 0805 贴片安装 2.01mm*1.25mm*1.1mm
供应商型号: ZT-V9MLA0805LNHAUTO
供应商: 海外现货
标准整包数: 1

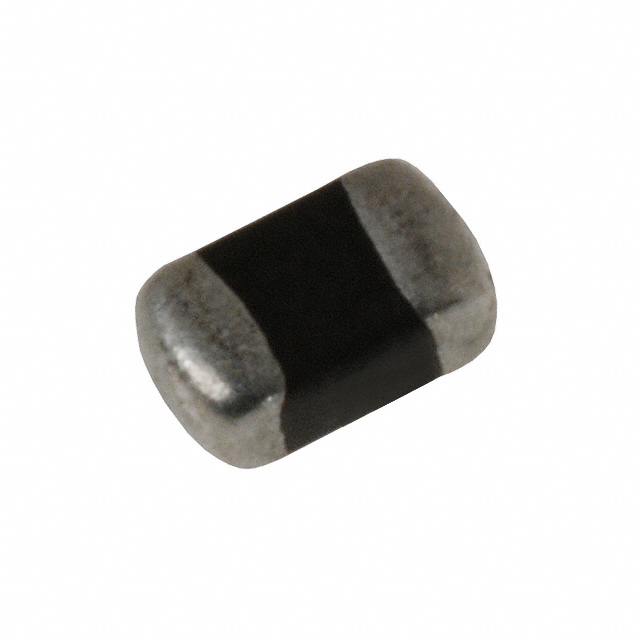

LITTELFUSE 压敏电阻 V9MLA0805LNHAUTO

V9MLA0805LNHAUTO概述

    MLA Automotive Series Multilayer Varistors (MLVs)

    1. 产品简介


    产品类型: Metal-Oxide Varistors (MOVs)
    主要功能: 暂态电压浪涌抑制装置
    应用领域: 用于汽车电源供应、控制和信号线路的暂态事件抑制,包括电感开关瞬变、电磁兼容性(EMC)中的静电放电(ESD)保护和电路板级上的瞬态电压保护。

    2. 技术参数


    - 最大连续工作电压: 3.5V 至 120V DC (具体型号有所不同)
    - 交流电压范围 (VM(AC)RMS): 2.5V 至 107V AC
    - 非重复性浪涌电流 (8/20µs 波形): 最高达 500A
    - 非重复性浪涌能量 (10/1000µs 波形): 0.1J 至 2.5J
    - 最大钳位电压 (8/20µs, 1A 或其他指定值): 13.0V 至 260V
    - 额定工作温度范围: -40°C 至 +125°C
    - 芯片尺寸: 0603、0805、1206 和 1210
    - 构造技术: 多层陶瓷结构技术

    3. 产品特点和优势


    - AEC-Q200 认证: 适用于汽车应用
    - 无卤素、RoHS 符合: 环保材料
    - 耐温范围: 能够在 -40°C 至 +125°C 的范围内工作
    - 小尺寸设计: 面积比塑料封装组件更小
    - 方向性钳位: 双向钳位能力,无需塑料或环氧包装即可达到 UL94V-0 阻燃等级

    4. 应用案例和使用建议


    应用案例:
    - 用于电路板级的瞬态电压保护,如电感开关瞬变
    - 保护集成电路上的 ESD 事件
    - 实现电磁兼容性 (EMC)
    使用建议:
    - 在使用过程中,确保遵循焊锡温度曲线,以避免热冲击
    - 确保在电路板上正确放置该元件,使其能够在关键位置提供保护
    - 在特定应用中可能需要结合使用其他保护元件以增强系统可靠性

    5. 兼容性和支持


    兼容性:
    - 兼容现代回流焊接和波峰焊接程序
    - 适用于多种封装尺寸,可根据不同应用需求选择合适的芯片大小
    支持:
    - Littelfuse 提供详细的焊锡指南,帮助客户实现最佳焊接效果

    6. 常见问题与解决方案


    - 问题: 热冲击导致器件损坏
    解决方法: 在焊接过程中使用预热阶段,并严格控制峰值温度,焊接后逐渐冷却
    - 问题: 焊接过程中的污染
    解决方法: 使用合适的焊锡膏和助焊剂,确保焊接后立即清洁

    7. 总结和推荐


    综合评估:
    - MLA Automotive 系列多层压敏电阻具有广泛的工作电压范围、高能量吸收能力和双向钳位能力,是电路保护的理想选择。
    - 它们的小巧体积和 AEC-Q200 认证使其非常适合汽车应用,并且环保材料的使用使得它成为绿色电子的优选产品。
    推荐:
    - 推荐在各种汽车电子应用中使用 MLA Automotive 系列,尤其是需要高效瞬态电压保护的应用场合。

V9MLA0805LNHAUTO参数

参数
压敏电压 13.5V
最大交流电压 6.5V
浪涌电流 40A
不同频率时的电容 520pF@1MHz
能量 100mJ
最大压敏电压 16V
最大直流电压 9V
最小压敏电压 11V
电路数 1
长*宽*高 2.01mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

V9MLA0805LNHAUTO厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V9MLA0805LNHAUTO数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V9MLA0805LNHAUTO V9MLA0805LNHAUTO数据手册

V9MLA0805LNHAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
