V20P95P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 150V 10KA 1 165V 125V 95V 150J 3.7nF@1MHz 通孔安装 5.6mm(宽度)
供应商型号: ZT-V20P95P
供应商: 海外现货
标准整包数: 1

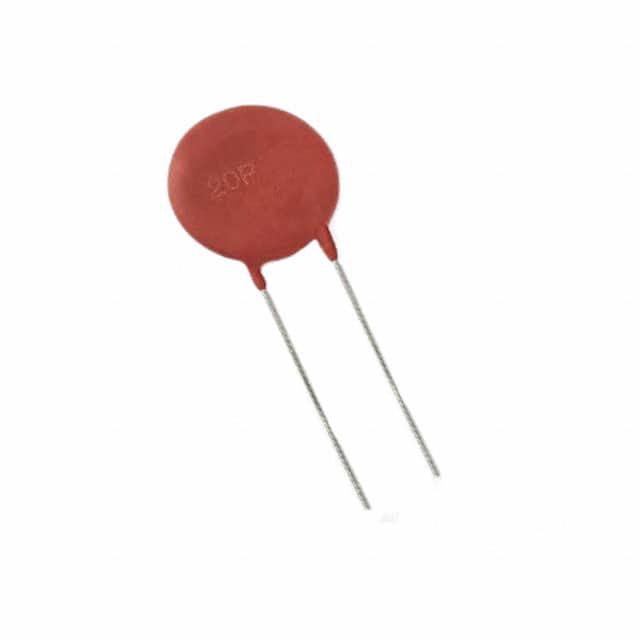

LITTELFUSE 压敏电阻 V20P95P

V20P95P概述

    LV UltraMOV® Varistor系列:金属氧化物压敏电阻的技术详解

    1. 产品简介


    LV UltraMOV® Varistor系列产品是Littelfuse推出的高性能金属氧化物压敏电阻(MOVs),专为各种低电压直流应用设计。它凭借卓越的峰值浪涌电流承受能力、紧凑的体积以及宽泛的工作电压范围,成为电路保护领域的理想选择。
    此系列产品广泛应用于LED照明、通信设备、安防系统以及工业控制等领域,为各类电子设备提供高效的过电压防护功能。

    2. 技术参数


    以下是LV UltraMOV® Varistor系列的主要技术参数:
    | 参数分类 | 详细描述 |

    | 尺寸 | 5mm、7mm、10mm、14mm、20mm |
    | 工作电压范围 | AC RMS:11V~95V
    DC:14V~125V |
    | 峰值浪涌电流(8/20µs脉冲) | 500A~10,000A |
    | 能量吸收能力(2ms脉冲) | 0.8J~150J |
    | 最大钳位电压 | 随具体型号而异,见技术手册 |
    | 工作温度范围 | 环境温度:环氧涂层:-40°C~+85°C;酚醛涂层:-40°C~+125°C |
    | 储存温度范围 | 环氧涂层:-40°C~+125°C;酚醛涂层:-40°C~+150°C |
    | 高压绝缘能力 | 环氧涂层:2500V
    酚醛涂层:800V |

    3. 产品特点和优势


    - 高可靠性设计:具备高达10kA的峰值浪涌电流承受能力,有效应对恶劣电磁环境下的过电压冲击。
    - 紧凑尺寸:多种型号(5mm~20mm)满足空间受限的应用需求,同时减少PCB布局复杂度。
    - 环保合规性:无铅、无卤素,符合RoHS标准,适用于绿色电子制造。
    - 高温适应性:环氧涂层设备最高可耐受85°C环境,酚醛涂层设备更可承受高达125°C工作温度。
    - 认证齐全:通过UL、IEC等多重国际认证,确保产品质量和性能。

    4. 应用案例和使用建议


    LV UltraMOV® Varistor系列产品广泛应用于以下场景:
    - LED照明:适合各类室内及户外LED灯具的防雷和过电压保护。
    - 电信电源:保障通信设备在电网波动下的安全运行。
    - 家用电器:如充电器、音频设备等,防止瞬间高压损坏内部电路。
    使用建议:
    - 在浪涌保护电路中,需根据负载功率选择合适的型号,避免瞬态电流超过器件的最大额定值。
    - 考虑到高温环境可能降低能量吸收能力,建议设计时进行热管理优化。

    5. 兼容性和支持


    - 兼容性:LV UltraMOV® Varistor可直接替换传统压敏电阻,支持现有设计升级。
    - 支持服务:Littelfuse提供详尽的技术文档、样品以及定制化技术支持,助力客户高效开发。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 器件启动后性能下降 | 检查电路连接是否牢固,避免虚焊导致失效。 |
    | 温度过高引发性能异常 | 使用更大尺寸或更高耐温型号以适应高温环境。 |
    | 超出额定电流工作导致损坏 | 调整系统配置,限制瞬态电流不超过最大值。 |

    7. 总结和推荐


    LV UltraMOV® Varistor系列以其先进的设计理念、多样的规格选择以及高可靠性,在低电压应用领域脱颖而出。无论是家用电子设备还是工业控制系统,这款产品都能提供可靠的过电压保护。因此,强烈推荐使用LV UltraMOV® Varistor系列作为关键电路保护元件。
    如需进一步了解产品细节或采购咨询,请联系Littelfuse官方渠道获取更多资源和支持!

V20P95P参数

参数
压敏电压 150V
能量 150J
不同频率时的电容 3.7nF@1MHz
最大压敏电压 165V
浪涌电流 10KA
电路数 1
最大交流电压 95V
最大直流电压 125V
最小压敏电压 -
长*宽*高 5.6mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V20P95P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20P95P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20P95P V20P95P数据手册

V20P95P封装设计

查看详情并下载
Symbol
Footprint
3D Model
