P4KE550A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 495V 单向 400W 520mA 760V 522.5V DO-204AL,DO-41 通孔安装
供应商型号: CGC-P4KE550A
供应商: 海外现货
标准整包数: 1

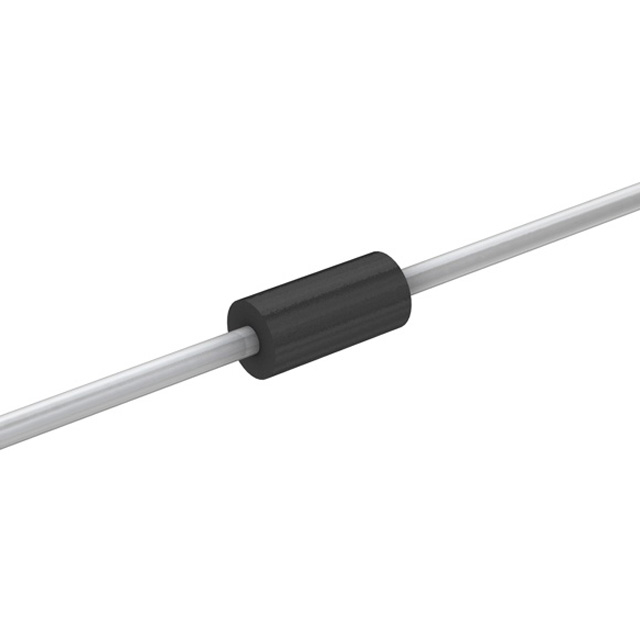

LITTELFUSE TVS二极管/ESD抑制器 P4KE550A

P4KE550A概述

    # Transient Voltage Suppression (TVS) Diodes P4KE Series

    产品简介


    Transient Voltage Suppression (TVS) 二极管 P4KE系列是专为保护敏感电子设备免受快速瞬变脉冲(EFT)、静电放电(ESD)和感应雷击瞬变而设计的产品。这种类型的二极管广泛应用于电信、计算机、工业ICT设备和消费电子设备中的I/O接口、VCC总线及其他脆弱电路保护。P4KE系列二极管具有高浪涌吸收能力和快速响应时间,能够有效地防止瞬态电压冲击对电路的影响。

    技术参数


    以下是P4KE系列TVS二极管的技术规格和关键性能参数:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 峰值脉冲功率耗散 (Fig.2)(非重复电流脉冲) | PPPM | 400 | W |
    | 稳态功率耗散(无限热沉,TL=75°C) | PD | 1.5 | W |
    | 峰向峰浪涌电流,单个半正弦波(8.3ms) | IFSM | 60 | A |
    | 最大瞬时正向电压(25A时) | VF | 3.5/5.0 | V |
    | 工作结温及存储温度范围 | TJ, TSTG | -55至175°C | °C |
    | 典型热阻(结到引脚) | RθJL | 60 | °C/W |
    | 典型热阻(结到环境) | RθJA | 100 | °C/W |
    注释:
    1. 非重复电流脉冲,在图4中降额。
    2. 测量在8.3ms单半正弦波或等效方波上,占空比≤每分钟4次。
    3. 单个二极管部分VF<3.5V,堆叠二极管部分VF<5.0V。
    4. 堆叠二极管部分PPP = 600W,请联系Littelfuse获取详细信息。

    产品特点和优势


    P4KE系列二极管的主要特点如下:
    - 快速响应时间:通常小于1.0ps,从0V到VBR min。
    - 优秀的钳位能力:最大钳位电压在指定峰值脉冲电流下。
    - 卓越的可靠性:典型的失效模式是短路。
    - 良好的热管理:热阻低,确保可靠的温度控制。
    - 严格的工业标准认证:符合JEDEC JESD201A和IEC 61000-4-2 ESD认证要求。
    这些特点使得P4KE系列在瞬态电压保护方面具有显著的优势,特别适用于需要高度可靠性和快速响应的应用场景。

    应用案例和使用建议


    应用案例
    - 电信设备:保护数据线路免受快速瞬变脉冲和静电放电的影响。
    - 计算机设备:保护电源总线和数据接口免受瞬态电压冲击。
    - 工业设备:在恶劣环境下提供可靠保护,防止各种瞬变电压。
    使用建议
    1. 在选择具体型号时,根据应用所需的反向断开电压(VR)和钳位电压(VC)来选择适当的二极管。
    2. 为了获得最佳性能,确保正确的安装和布线以减少杂散电感,从而进一步提高响应速度和保护效果。
    3. 在焊接过程中,遵循推荐的焊接参数以确保可靠性。

    兼容性和支持


    P4KE系列二极管与现有的电子设备具有良好的兼容性,可以方便地替换现有系统中的其他同类产品。此外,Littelfuse公司提供了详尽的技术支持和维护服务,确保用户能够在应用中获得最大的效益。

    常见问题与解决方案


    常见问题
    1. 如何确定合适的反向断开电压(VR)?
    2. 在焊接过程中如何避免过热损坏?
    解决方案
    1. 依据应用需求选择合适的反向断开电压(VR)。如果应用中可能遇到较高电压瞬变,则需要更高的VR。
    2. 遵循推荐的焊接参数,使用适当的预热时间和冷却速率,以防止二极管因过热而损坏。

    总结和推荐


    总的来说,P4KE系列二极管是一款高性能的瞬态电压保护产品,适合于多种应用场景。其卓越的快速响应时间和优秀的钳位能力使其成为许多关键应用的理想选择。如果您正在寻找一个可靠且高效能的瞬态电压保护解决方案,P4KE系列将是一个非常值得考虑的选择。

P4KE550A参数

参数
箝位电压 760V
击穿电压 522.5V
峰值脉冲电流 520mA
峰值脉冲功率 400W
极性 单向
工作电压 495V
5.2mm(Max)
DO-204AL,DO-41,Axial
通用封装 DO-204AL,DO-41
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P4KE550A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P4KE550A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P4KE550A P4KE550A数据手册

P4KE550A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.139 ¥ 1.2281
库存: 10000
起订量: 684 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.22
