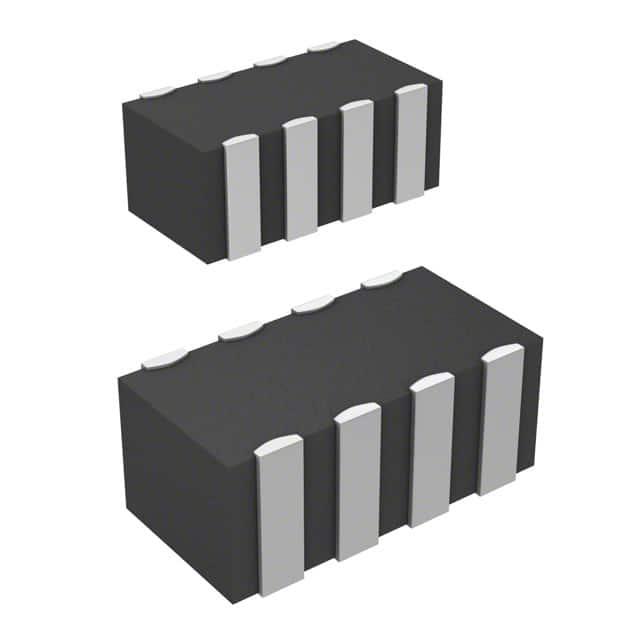

V18MLN41206LWH

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 30V 30A 4 25V 35V 18V 14V 50mJ 75pF@1MHz 1206 贴片安装 3.2mm(长度)*1.35mm(高度)
供应商型号: F6268CT-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 压敏电阻 V18MLN41206LWH

V18MLN41206LWH概述

    文章:MLN 系列金属氧化物压敏电阻(MLVs)技术手册

    产品简介


    MLN系列金属氧化物压敏电阻(MOVs) 是一种表面贴装型多层压敏电阻,专为保护电路板上的组件免受瞬态电压的影响而设计。这款产品采用独特的设计,将四个独立的抑制器集成于一个无引脚芯片中,以减少零件数量和放置时间,并节省印刷电路板的空间。特别适用于ESD(静电放电)、EFT(快速瞬变脉冲群)以及其他瞬态电压的抑制。

    技术参数


    MLN 系列技术规格:
    - 稳态直流工作电压范围 (VM(DC)):5.5V 至 18V
    - 最大连续工作电压 (VM(DC)):18V
    - 最大非重复浪涌电流 (8/20µs):30A
    - 最大非重复浪涌能量 (10/1000µs):0.10J
    - 峰值钳位电压 (8/20µs):15.5V 到 45V
    - 典型 ESD 抑制电压:60V 至 10.8V
    - 工作温度范围 (TA):-55°C 至 +125°C
    - 存储温度范围 (TSTG):-55°C 至 +150°C

    产品特点和优势


    MLN系列的主要特点如下:
    - 环保标准:符合RoHS标准,确保环保安全。
    - 集成化设计:在一个芯片内集成四个独立的抑制器,简化电路设计。
    - 高抗干扰能力:ESD等级达到IEC 61000-4-2标准的第四级,提供出色的隔离和低串扰性能。
    - 滤波和抑制双重功能:固有的电容使其能够替代单独的齐纳二极管和电容器组合,从而简化电路设计。
    - 宽工作温度范围:从-55°C到+125°C,适应各种严苛环境。
    - 低功耗和小体积:低漏电流和紧凑尺寸,适合便携式设备应用。

    应用案例和使用建议


    应用案例:
    - 数据端口和诊断I/O线路
    - 模拟信号线和传感器线路
    - 便携式/手持产品
    - 移动通信/手机
    - 计算机/DSP产品
    - 工业仪器,包括医疗设备
    使用建议:
    在使用过程中,建议根据应用的具体要求选择合适的型号,并严格遵守推荐的焊接工艺。例如,采用回流焊时,要确保热梯度不超过每秒4度;在焊接完成后,需要逐步冷却至50°C以下再进行清洗,避免因温度突变导致损坏。

    兼容性和支持


    MLN系列与大多数常见的PCB组装工艺兼容,包括回流焊和波峰焊。对于高温环境下的应用,需根据技术手册中的降额曲线调整峰值浪涌电流和能量额定值。此外,Littelfuse提供详尽的技术支持文档和样品,方便用户进行测试和评估。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:焊接后元件出现位置偏移。
    - 解决方案:检查并优化焊接工艺,确保热梯度符合技术手册的要求。

    2. 问题:高频信号传输出现衰减。
    - 解决方案:选择合适频率响应的型号,并优化电路布局,尽量减少走线长度。

    3. 问题:工作时发热严重。
    - 解决方案:参考技术手册中的功耗曲线,选择适当的工作电压和电流,必要时增加散热措施。

    总结和推荐


    总体而言,MLN系列是一款高性能、多功能的金属氧化物压敏电阻。它具备出色的浪涌抑制能力和广泛的应用范围,特别适合便携式电子设备和敏感电路的保护需求。尽管初始成本较高,但考虑到其卓越的性能和长寿命,该产品非常值得推荐用于高端应用场合。

V18MLN41206LWH参数

参数
压敏电压 30V
最大交流电压 14V
不同频率时的电容 75pF@1MHz
最小压敏电压 25V
浪涌电流 30A
最大直流电压 18V
电路数 4
最大压敏电压 35V
能量 50mJ
长*宽*高 3.2mm(长度)*1.35mm(高度)
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

V18MLN41206LWH厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V18MLN41206LWH数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V18MLN41206LWH V18MLN41206LWH数据手册

V18MLN41206LWH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.541 ¥ 13.0215
10+ $ 0.9476 ¥ 8.0072
25+ $ 0.7435 ¥ 6.2823
100+ $ 0.5567 ¥ 4.659
250+ $ 0.4785 ¥ 4.0043
500+ $ 0.4303 ¥ 3.6013
1000+ $ 0.39 ¥ 3.264
库存: 2500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.02
